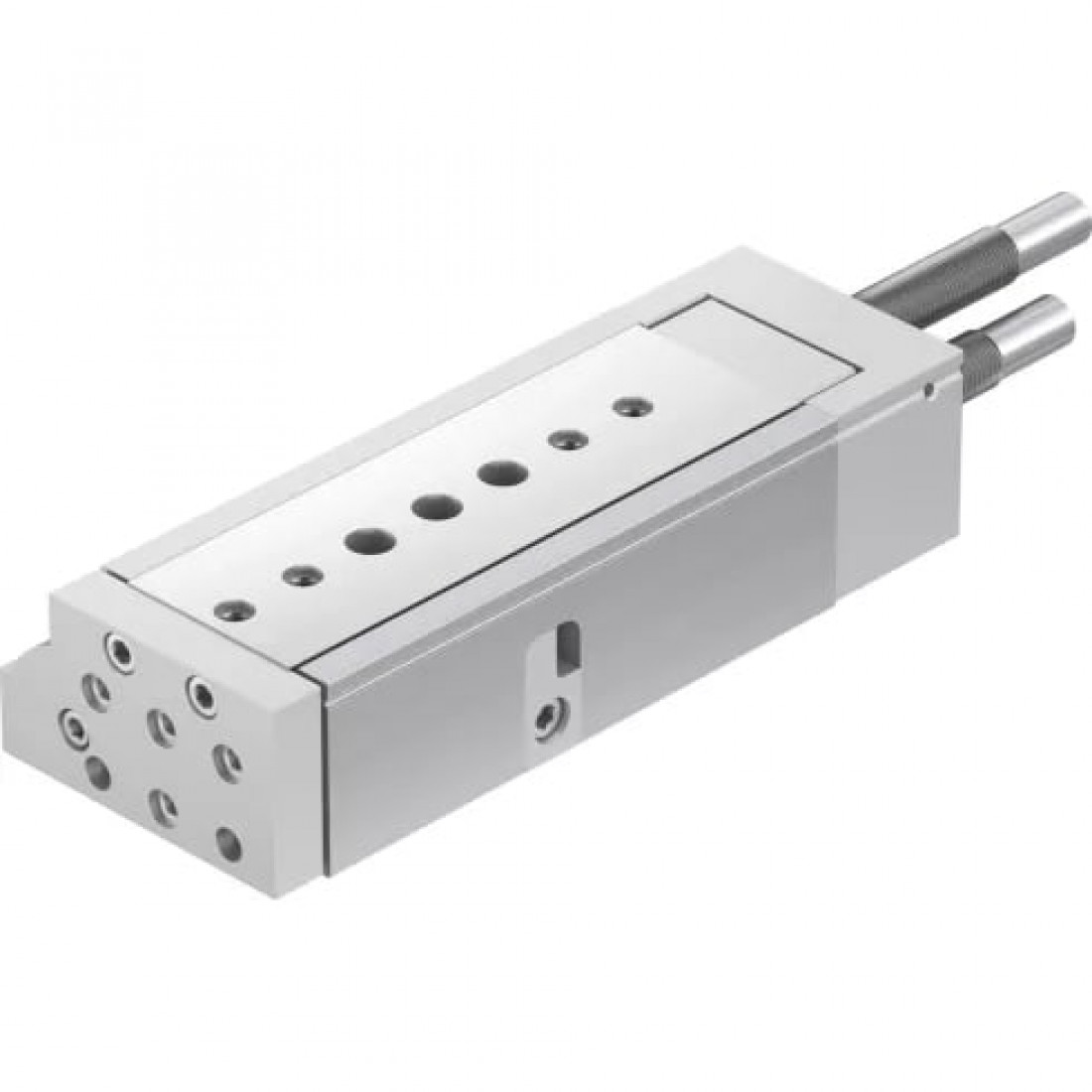

Мини-суппорт Festo DGSL-N-20-80-Y3A
- Производитель
- FESTO
- Наличие
- Под заказ
- SKU / Артикул
- 566360
- MPN
- DGSL-N-20-80-Y3A
Цена по запросу
- Условия эксплуатации
- Рабочая среда:Сжатый воздух по ISO 8573-1:2010
- Крепление к штоку
- Со сквозным отверстием
- Теоретическое усилие при 6 бар, обратный ход
- 247 Н
- Теоретическое усилие при 6 бар, прямой ход
- 295 Н
- Энергия удара в крайних положениях
- 7 Нм
- Альтернативные соединения
- См. чертеж
Описание DGSL-N-20-80-Y3A
Мини-суппорт Festo DGSL-N-20-80-Y3A. Артикул 566360, MPN DGSL-N-20-80-Y3A. Вес: 2403 г; Материал корпуса: Алюминиевый сплав; Присоединение: 1/8. Цены указаны в тенге; условия поставки согласовываются при подтверждении заказа.
Заказ можно оформить с оплатой по счёту или при получении. Товар под заказ, стоимость уточняется перед подтверждением. Доставка и сроки согласовываются при подтверждении заказа.
Общие характеристики
- Условия эксплуатации
- Рабочая среда:Сжатый воздух по ISO 8573-1:2010
Дополнительные характеристики
- Крепление к штоку
- Со сквозным отверстием
- Теоретическое усилие при 6 бар, обратный ход
- 247 Н
- Теоретическое усилие при 6 бар, прямой ход
- 295 Н
- Энергия удара в крайних положениях
- 7 Нм
Массо-габаритные и монтажные характеристики
- Альтернативные соединения
- См. чертеж
- Вес
- 2403 г
- Конец штока
- Направляющая плита
- Перемещаемая масса
- 998 г
- Тип конструкции
- Yoke - кинематика
- Тип присоединения на выходе
- Внутренняя резьба
- Тип резьбы
- NPT
Основные характеристики
- Артикул
- 566360
- Наименование
- Мини-суппорт
- Производитель
- Festo
- Серия товара
- DGSL
- Тип оборудования
- Мини-суппорт
Особенности материалов
- Материал корпуса
- Алюминиевый сплав
- Материал крышки
- Алюминиевый сплав
- Материал уплотнения
- HNBR (Гидрированный бутадиен-нитрильный каучук)
- Материал штока
- Легированная сталь
Технические характеристики
- Демпфирование
- Амортизатор
- Диаметр поршня
- 25 мм
- Длина демпфирования
- 17 мм
- Максимальная скорость
- 0,8 м/с
- Максимальное усилие Fy
- 4032 Н
- Максимальное усилие Fz
- 4032 Н
- Максимальный момент Mx
- 75 Нм
- Максимальный момент My
- 50 Нм
- Максимальный момент Mz
- 50 Нм
- Направляющая
- Шариковая направляющая
- Определение позиции
- При помощи датчиков положения
- Присоединение
- 1/8
- Расположение демпфирования
- С двух сторон
- Регулируемая зона конечного положения, ход вперед
- 44 мм
- Регулируемая зона конечного положения, ход назад
- 49,5 мм
- Режим работы привода
- Yoke
- Тип действия
- Двустороннее
- Тип штока
- Односторонний
- Точность повторения
- ±0,01 мм
- Ход
- 80 мм
Условия эксплуатации
- Максимальное рабочее давление
- 8 бар
- Минимальное рабочее давление
- 1 бар
- Положение при сборке
- Любое
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Сопротивление коррозии
- 0 - Нет стойкости к коррозии
- Температура окружающей среды
- От 0 °C до +60 °C
