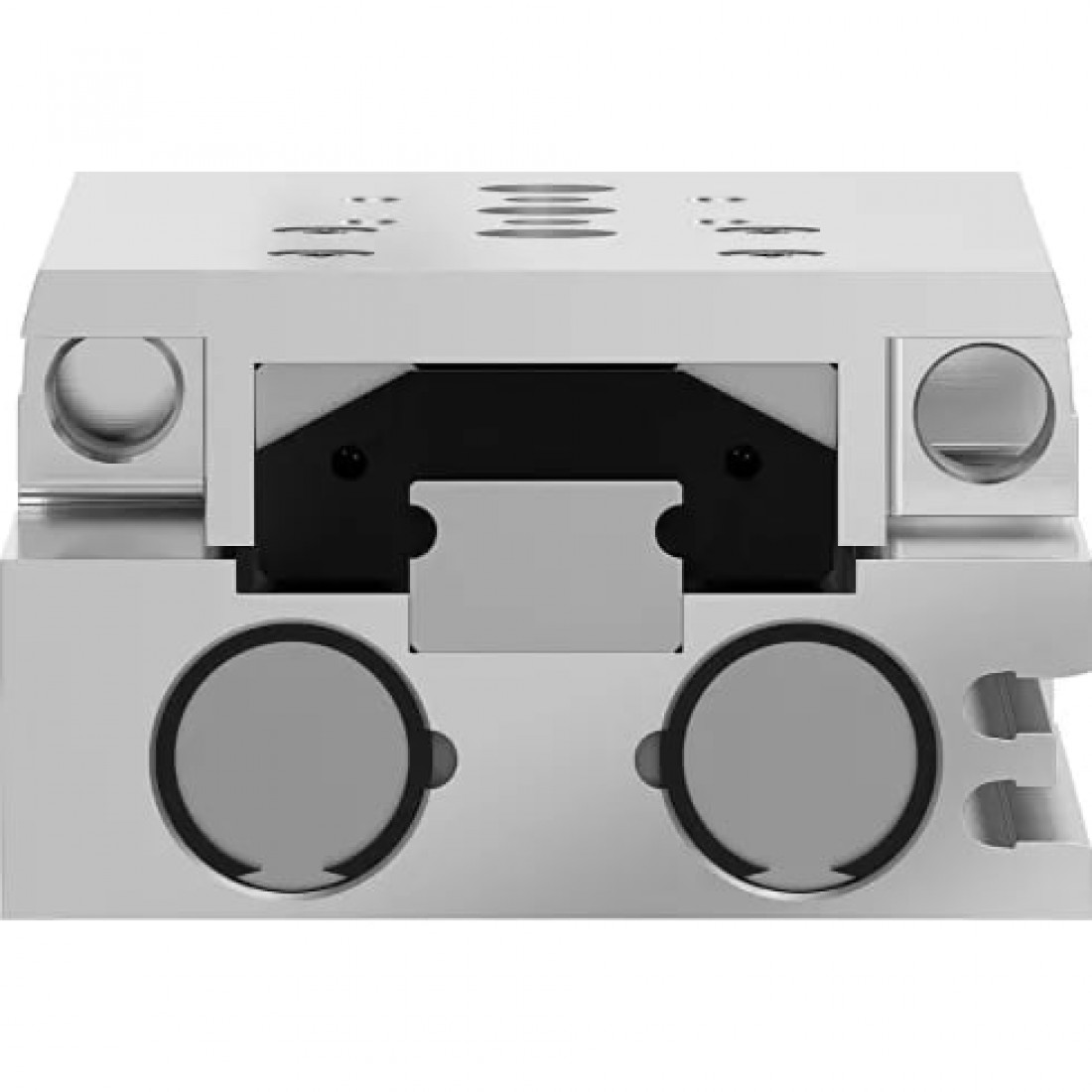

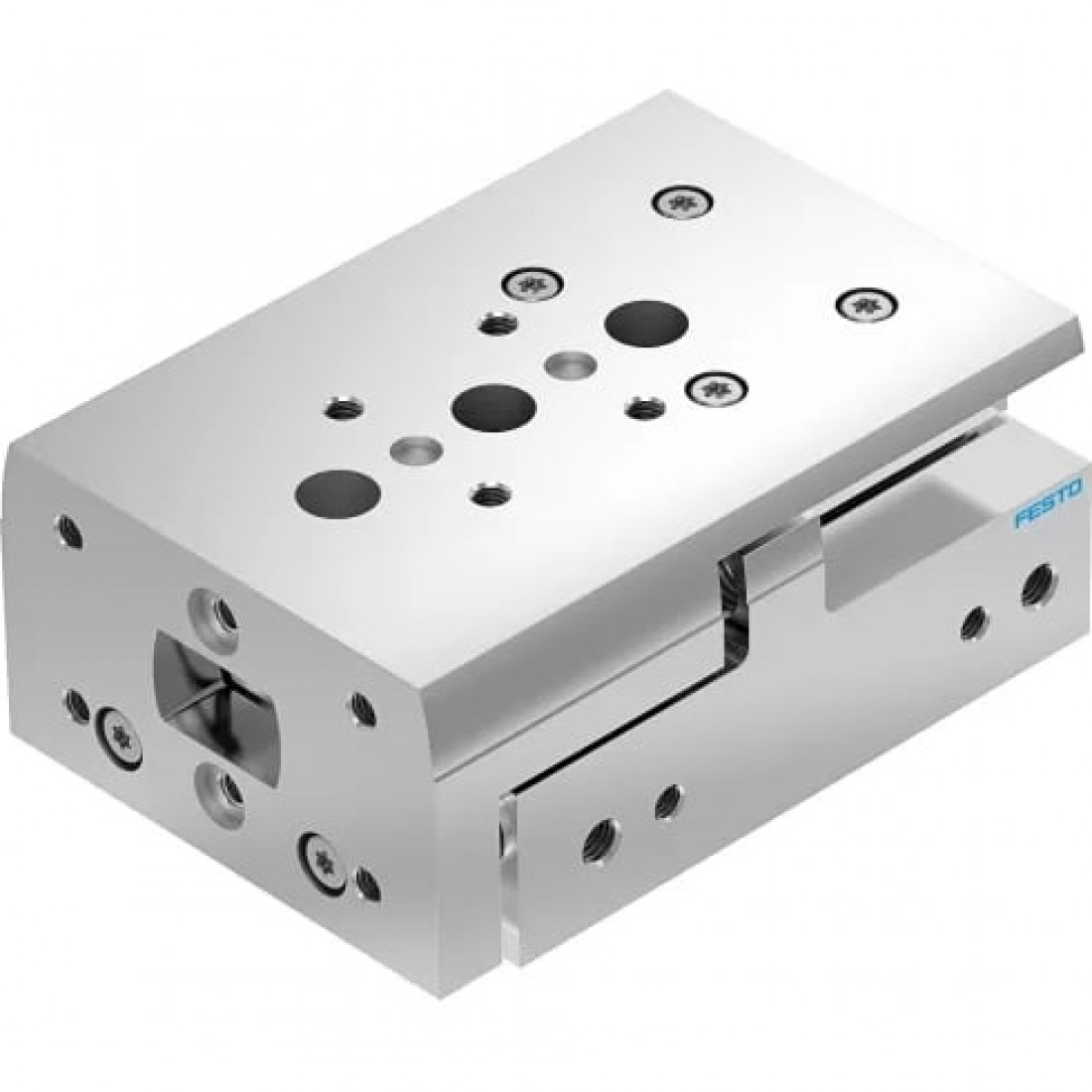

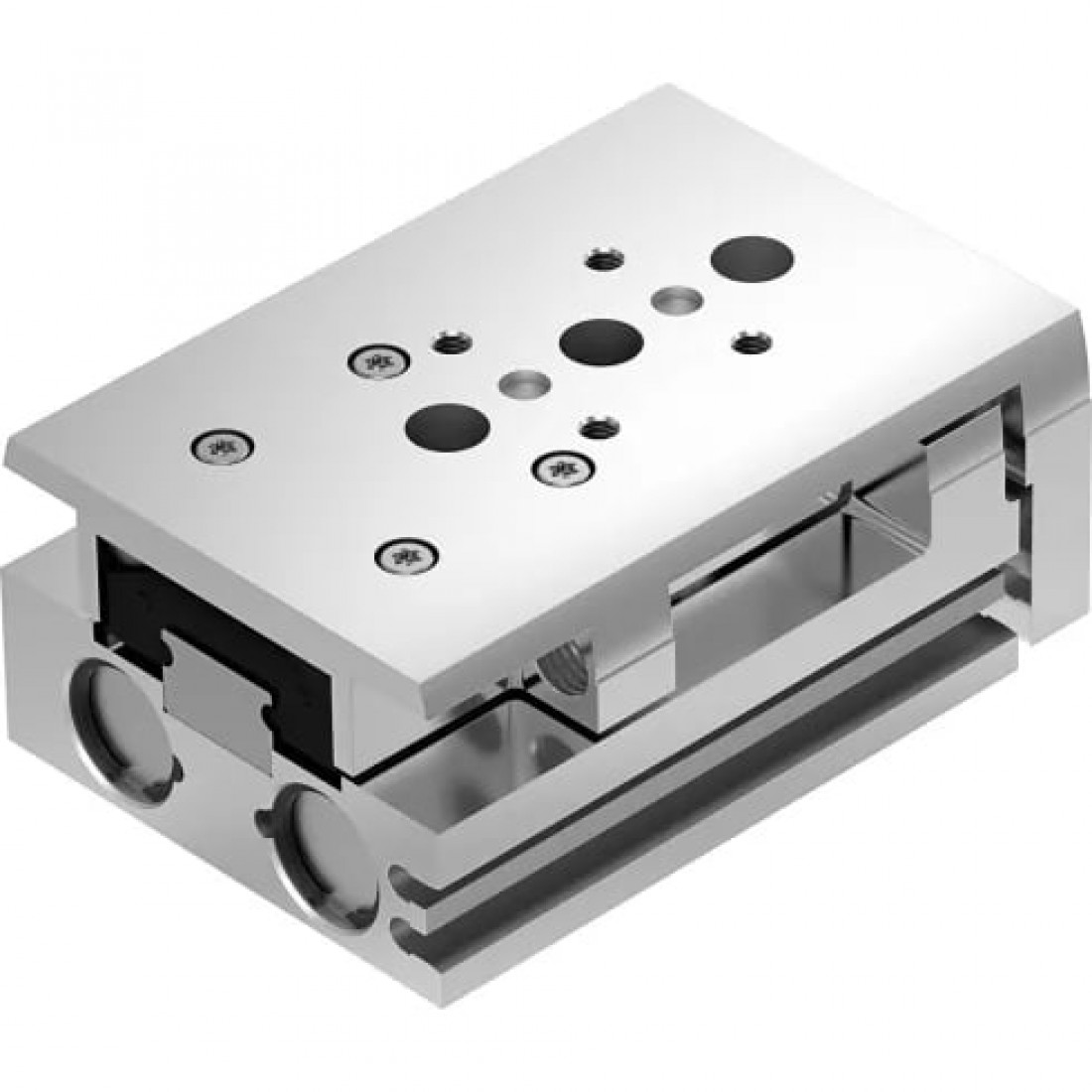

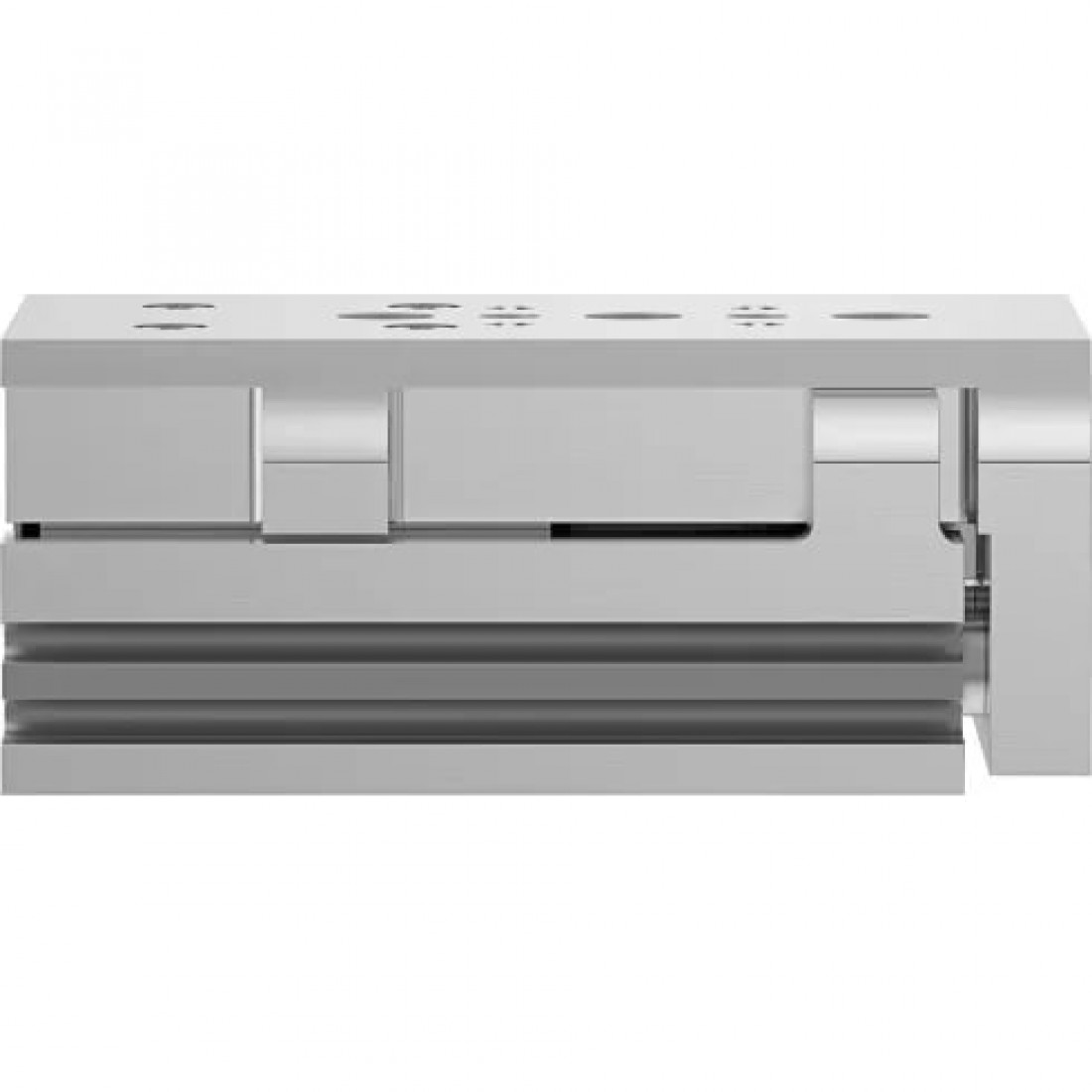

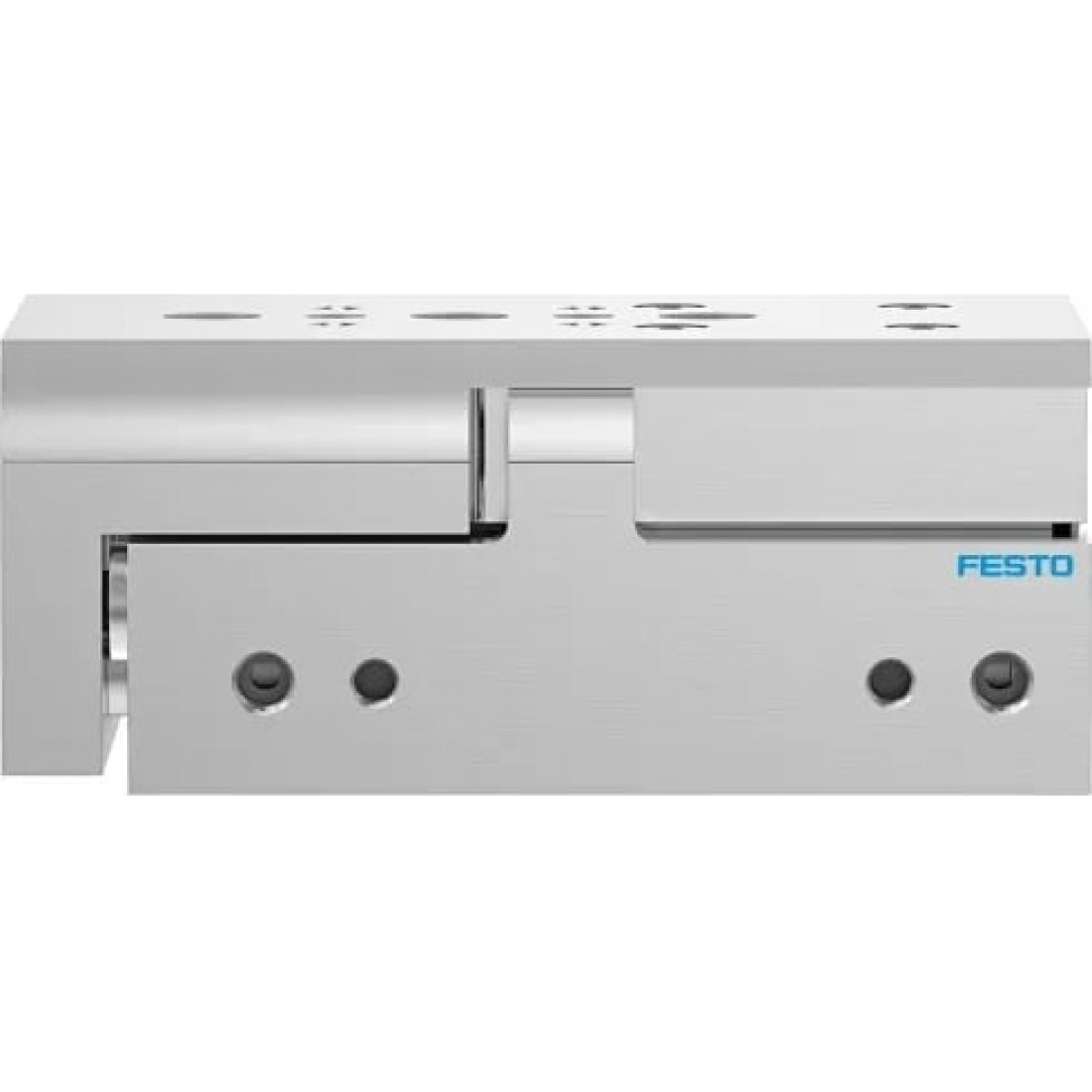

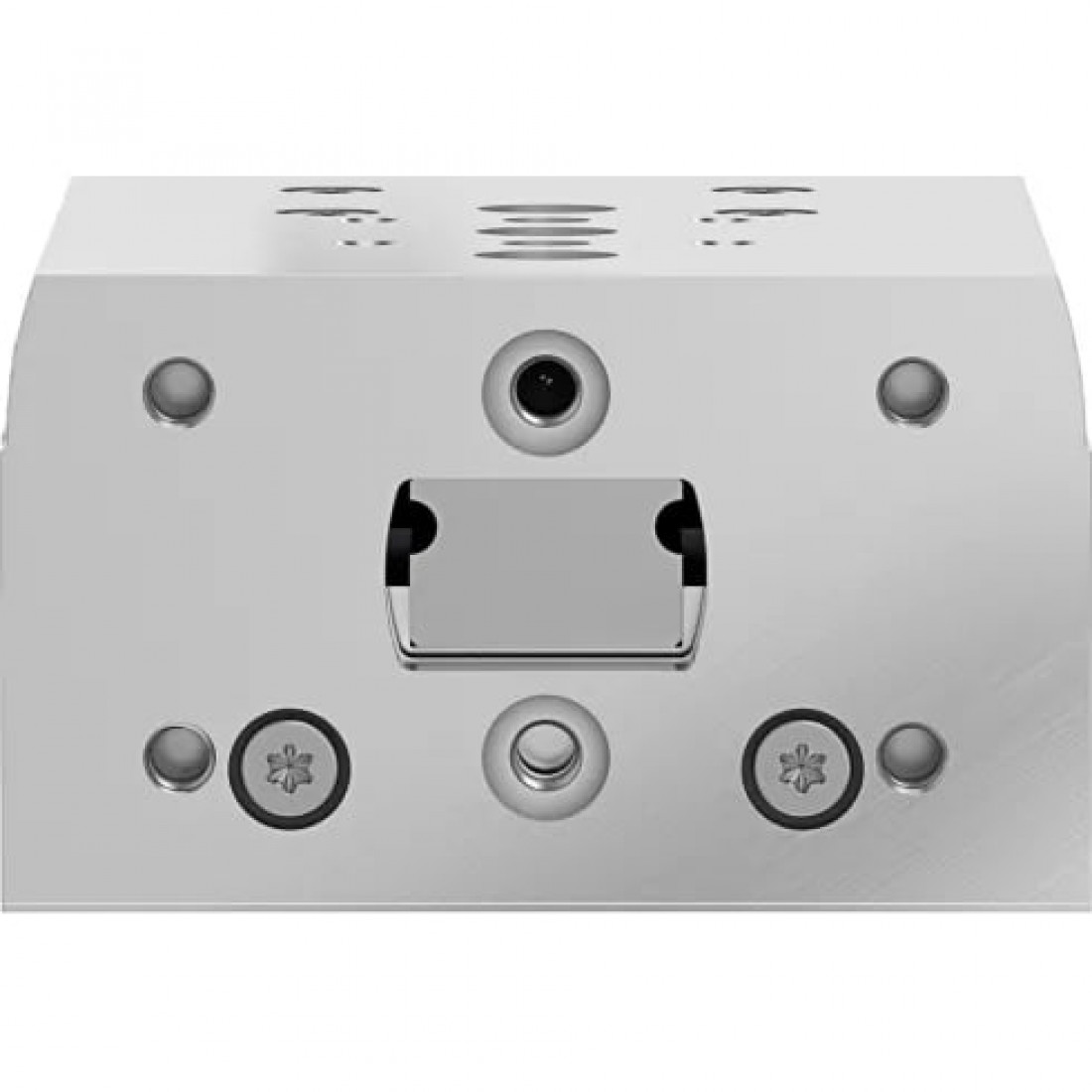

Мини-суппорт Festo DGST-12-30-E1A

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

Теоретическое усилие при 6 бар, обратный ход

102 Н

Теоретическое усилие при 6 бар, прямой ход

136 Н

Энергия удара в крайних положениях

0,07 Нм

Массо-габаритные и монтажные характеристики

Вес

501 г

Конец штока

Направляющая плита

Перемещаемая масса

242 г

Тип конструкции

Yoke - кинематика

Тип присоединения на выходе

Внутренняя резьба

Тип резьбы

M

Основные характеристики

Артикул

8078848

Наименование

Мини-суппорт

Производитель

Festo

Серия товара

DGST

Тип оборудования

Мини-суппорт

Особенности материалов

Материал корпуса

Алюминиевый сплав

Материал крышки

Алюминиевый сплав

Материал направляющей

POM (Полиформальдегид), TPE-E (Термопластичный сополиэфир), Легированная сталь

Материал уплотнения

HNBR (Гидрированный бутадиен-нитрильный каучук)

Материал штока

Легированная сталь

Технические характеристики

Демпфирование

Нерегулируемое

Диаметр поршня

12 мм

Длина демпфирования

1,1 мм

Максимальная скорость

0,5 м/с

Максимальное усилие Fy

540 Н

Максимальное усилие Fz

540 Н

Максимальный момент Mx

4,2 Нм

Максимальный момент My

4,2 Нм

Максимальный момент Mz

4,2 Нм

Направляющая

Передача типа "винт - гайка" с циркулирующими шариками. С направляющей

Определение позиции

При помощи датчиков положения

Присоединение

M5

Расположение демпфирования

На обоих концах

Регулировка хода демпфирования

Ход не регулируется

Режим работы привода

Yoke

Тип действия

Двустороннее

Тип штока

Двусторонний

Точность повторения

<= 0,3 мм

Ход

30 мм

Условия эксплуатации

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

1 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

1 - Низкая стойкость к коррозии

Температура окружающей среды

От -10 °C до +60 °C
