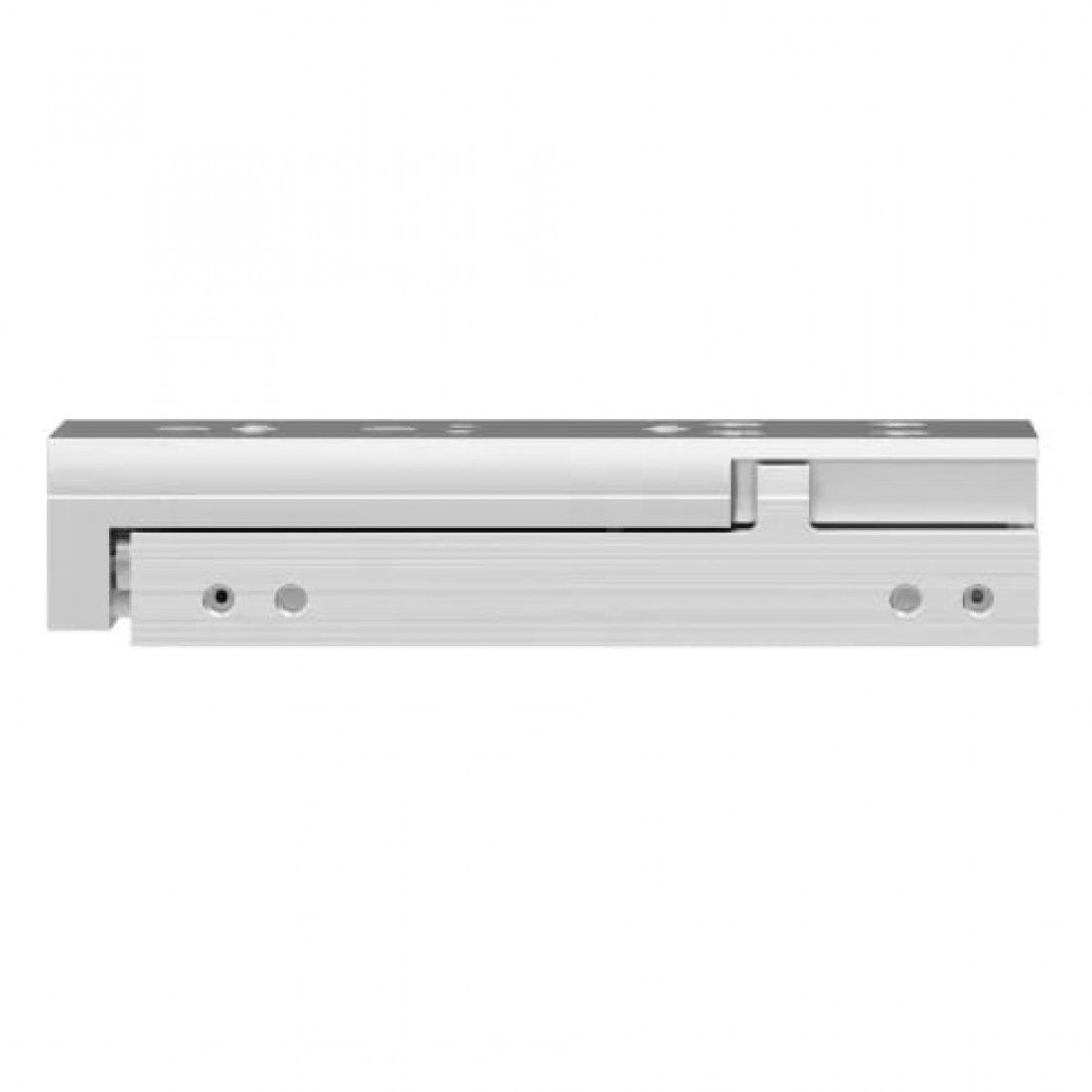

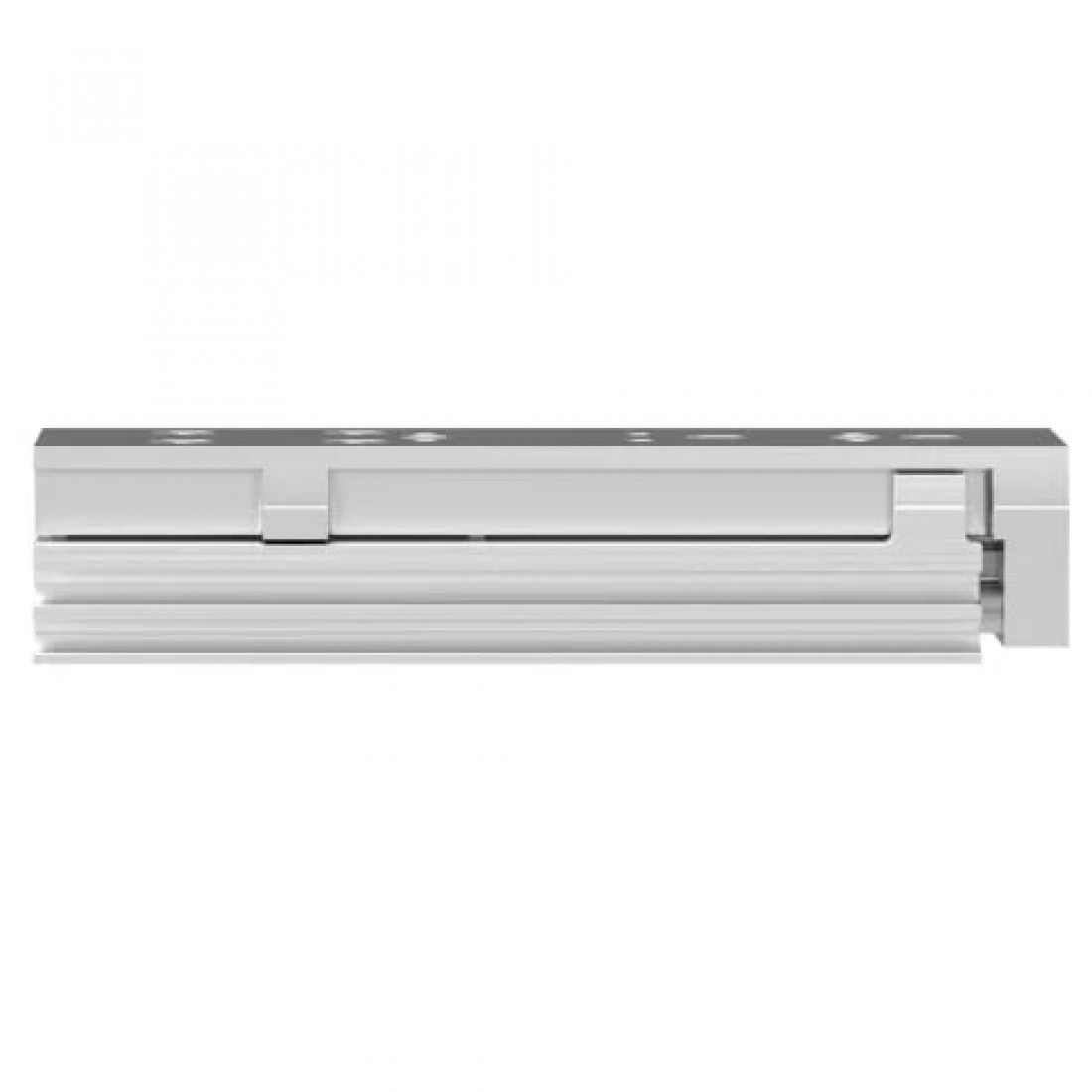

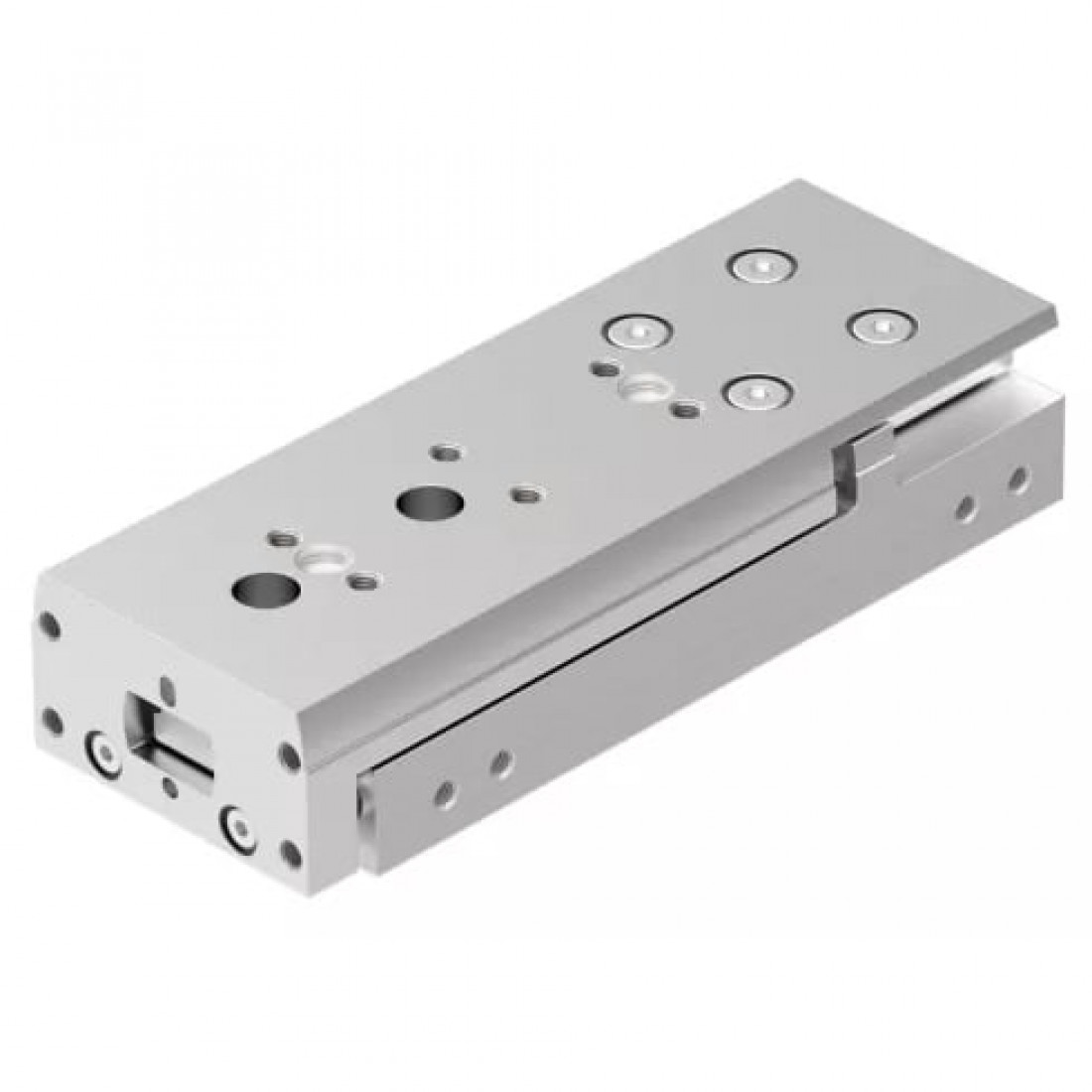

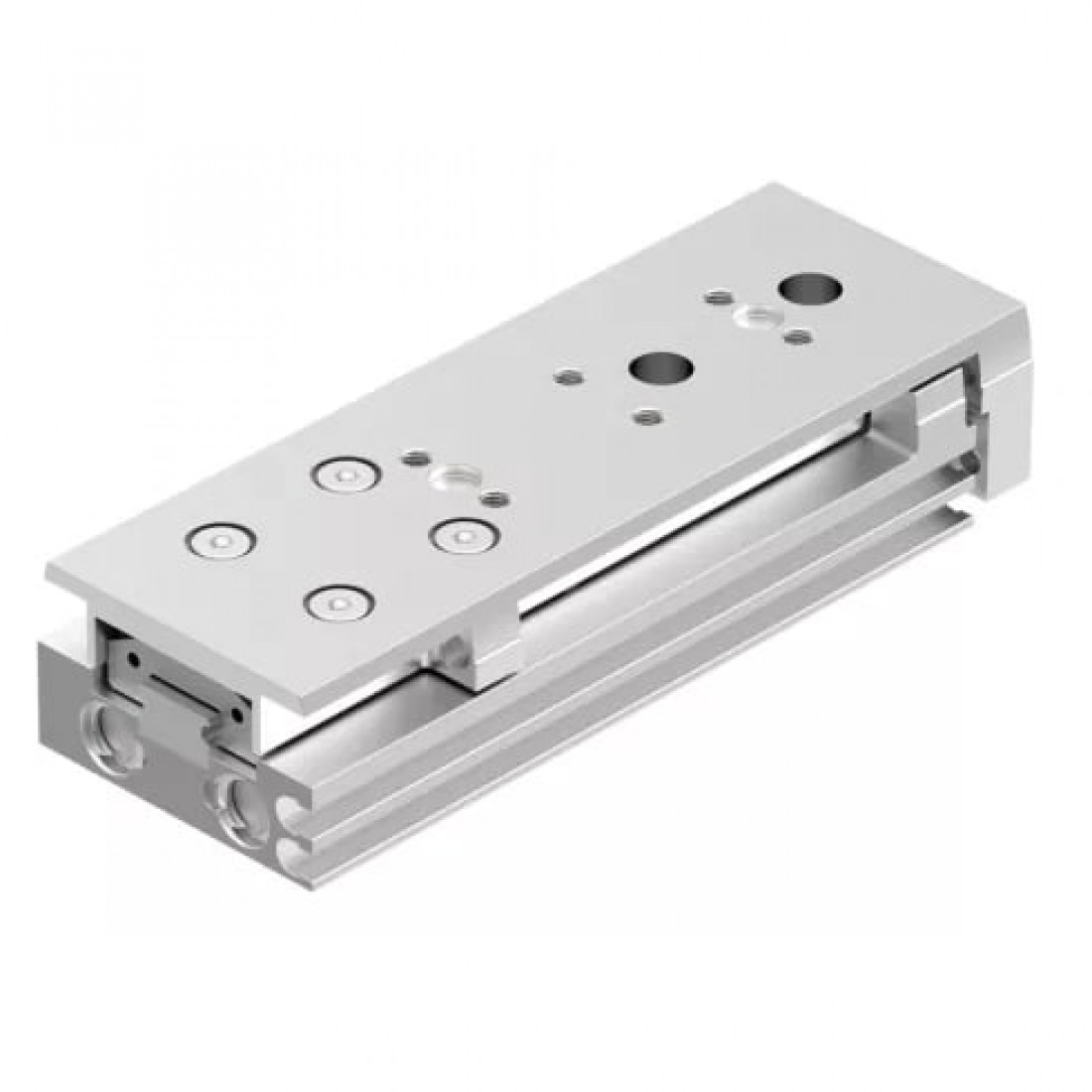

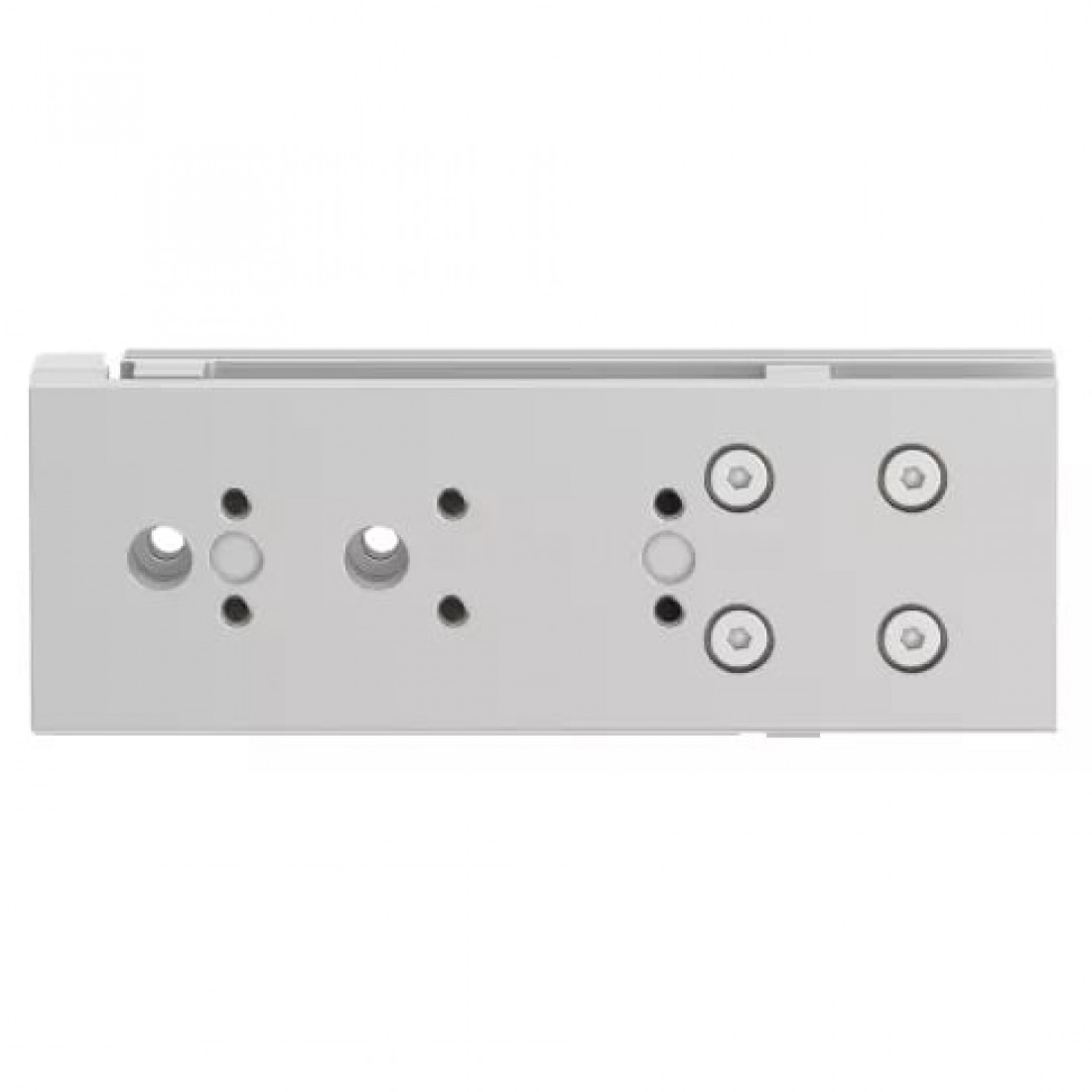

Мини-суппорт Festo DGST-6-40-PA

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

Теоретическое усилие при 6 бар, обратный ход

25 Н

Теоретическое усилие при 6 бар, прямой ход

34 Н

Энергия удара в крайних положениях

0,018 Нм

Массо-габаритные и монтажные характеристики

Вес

150 г

Конец штока

Направляющая плита

Перемещаемая масса

78 г

Тип конструкции

Yoke - кинематика

Тип присоединения на выходе

Внутренняя резьба

Тип резьбы

M

Основные характеристики

Артикул

8085108

Наименование

Мини-суппорт

Производитель

Festo

Серия товара

DGST

Тип оборудования

Мини-суппорт

Особенности материалов

Материал корпуса

Алюминиевый сплав

Материал крышки

Алюминиевый сплав

Материал направляющей

POM (Полиформальдегид), TPE-E (Термопластичный сополиэфир), Легированная сталь

Материал уплотнения

HNBR (Гидрированный бутадиен-нитрильный каучук)

Материал штока

Легированная сталь

Технические характеристики

Демпфирование

Нерегулируемое

Диаметр поршня

6 мм

Длина демпфирования

0,9 мм

Максимальная скорость

0,5 м/с

Максимальное усилие Fy

260 Н

Максимальное усилие Fz

260 Н

Максимальный момент Mx

1,2 Нм

Максимальный момент My

1,2 Нм

Максимальный момент Mz

1,2 Нм

Направляющая

Передача типа "винт - гайка" с циркулирующими шариками. С направляющей

Определение позиции

При помощи датчиков положения

Присоединение

M3

Расположение демпфирования

Упругие кольца с двух сторон

Режим работы привода

Yoke

Тип действия

Двустороннее

Тип штока

Односторонний

Точность повторения

<= 0,3 мм

Ход

40 мм

Условия эксплуатации

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

1,5 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

1 - Низкая стойкость к коррозии

Температура окружающей среды

От -10 °C до +60 °C
