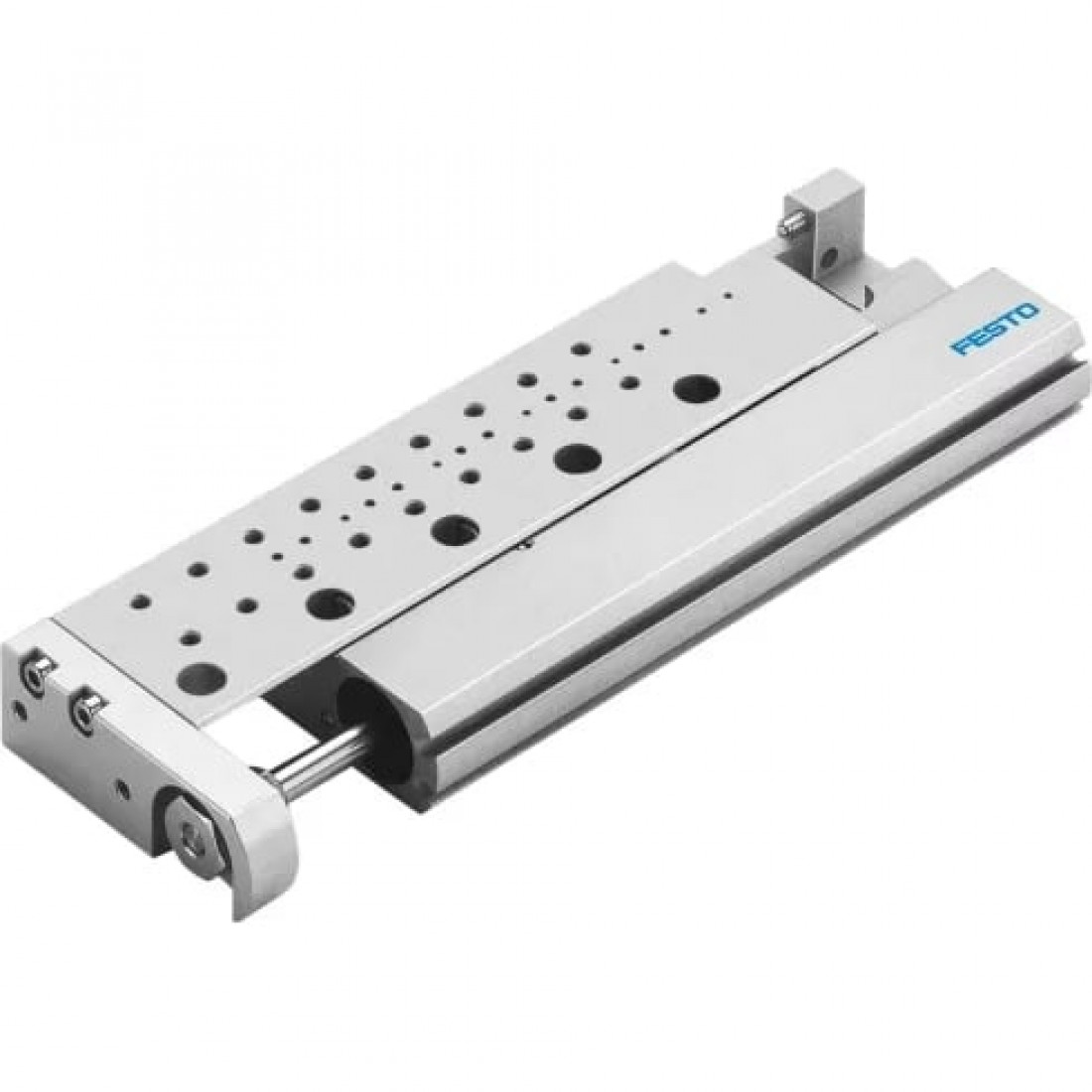

Мини-суппорт Festo SLF-16-40-P-A

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

Крепление к штоку

Со сквозным отверстием

Теоретическое усилие при 6 бар, обратный ход

104 Н

Теоретическое усилие при 6 бар, прямой ход

121 Н

Энергия удара в крайних положениях

0,1 Нм

Массо-габаритные и монтажные характеристики

Альтернативные соединения

См. чертеж

Базовый вес на 0 мм хода

353 г

Вес

303 г

Высота

21 мм

Длина

106,8 мм

Конец штока

Направляющая плита

Перемещаемая масса

133 г

Тип конструкции

Yoke - кинематика

Тип присоединения на выходе

Внутренняя резьба

Тип резьбы

M

Ширина

62,5 мм

Основные характеристики

Артикул

170514

Наименование

Мини-суппорт

Производитель

Festo

Серия товара

SLF

Тип оборудования

Мини-суппорт

Особенности материалов

Материал корпуса

Алюминиевый сплав

Материал крышки

Алюминиевый сплав

Материал уплотнения

HNBR (Гидрированный бутадиен-нитрильный каучук)

Материал штока

Легированная сталь

Технические характеристики

Демпфирование

Нерегулируемое

Диаметр поршня

16 мм

Диапазон настройки крайних положений/хода

5 мм

Максимальное усилие Fy

350 Н

Максимальное усилие Fz

350 Н

Максимальный момент Mx

2,2 Нм

Максимальный момент My

2,2 Нм

Максимальный момент Mz

1,3 Нм

Направляющая

Шариковая направляющая

Определение позиции

При помощи датчиков положения

Присоединение

M5

Расположение демпфирования

Упругие кольца с двух сторон

Режим работы привода

Yoke

Тип действия

Двустороннее

Тип штока

Односторонний

Ход

40 мм

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

1 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

0 - Нет стойкости к коррозии

Температура окружающей среды

От -20 °C до +60 °C
