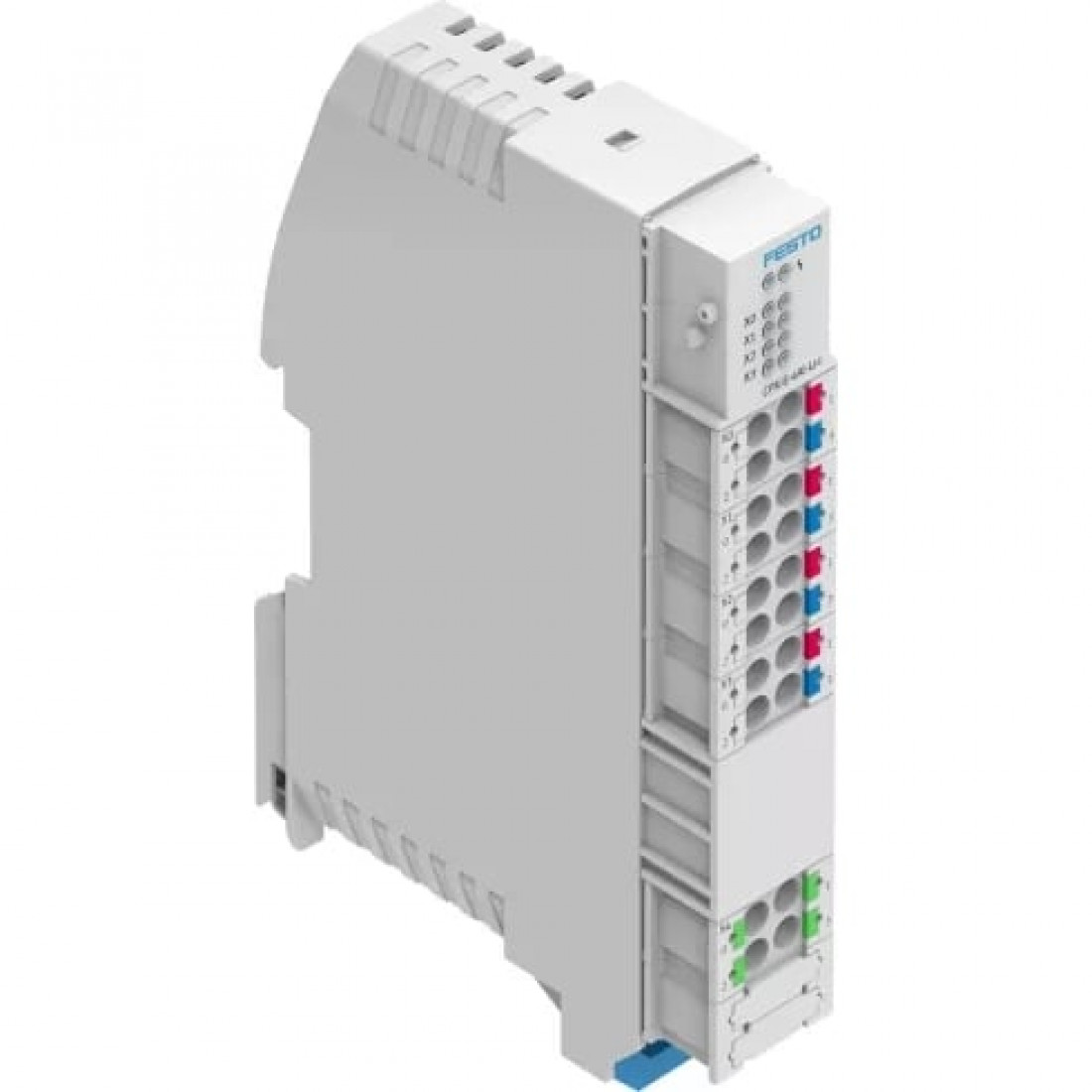

Модуль аналоговых входов Festo CPX-E-4AI-U-I

Интерфейс

Максимальная длина линии

30 m, С защитой

Массо-габаритные и монтажные характеристики

Вес

96 г

Высота

77 мм

Длина

124,3 мм

Монтажный шаг

18,9 мм

Тип крепления

С верхней рейкой

Ширина

23,2 мм

Основные характеристики

Артикул

4080493

Группа

Для CPX-E

Наименование

Модуль аналоговых входов

Производитель

Festo

Серия товара

CPX

Особенности материалов

Материал корпуса

PA (Полиамид)

Стандарты

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

Базовое пороговое значение при 25 °C

+/- 0,2 %

Диагностика по шине

Обрыв провода, Короткое замыкание/перегрузка в питании датчика, Ошибка параметра, ошибка параметризации, Перегрузка на аналоговых входах, Верхняя граница значения не соблюдается, Пониженный/превышенный расход, Нижний предел значения не соблюдается

Диагностика с помощью светодиодов

Ошибка на канал, Ошибка на модуль

Допустимые отклонения напряжения для электроники/датчиков

± 25 %

Защита (при коротком замыкании)

Внутренний электронный защитный предохранитель для модуля

Измеряемая величина

Напряжение, Ток

Количество входов

4

Максимальное количество адресов для входов

8 байт

Максимальный остаточный ток входа на модуль

1,4 A

Номинальное рабочее напряжение DC для электроники/датчиков

24 В DC

Ошибка - выход за пределы допустимого диапазона температур окруж

+/- 0,3 %

Параметры канала

Диапазон сигнала на канал; Диагностика для нижнего предела; Диагностика для верхнего предела; Диагностика обрыва провода; Диагностика пониженного/превышенного расхода; Диагностика ошибки параметра; Сглаживающий фактор; Нижний/верхний пределы

Параметры модуля

Диагностика ошибки параметризации; Диагностика короткого замыкания для питания датчика; Поведение после короткого замыкания / перегрузки; Формат данных аналоговых входов; Деактивация питания датчика; Диагностика перегрузки на аналоговом выходе; Поведение после перегрузки на аналоговых входах; Контроль предельных значений гистерезиса

Поддержание напряжения питания при сбое

10 мс

Потребление собственного тока при номинальном рабочем напряжении

typ. 70 мА

Примечание по окружающей температуре

-5 - 60 °C для вертикального монтажа

Точность повторения

±0.1% при 25 °C

Формат данных

15 бит + префикс, Линейное масштабирование

Электрическая развязка канал, внутренняя шина

Да

Электрическая развязка, канал-канал

Нет

Электрическое подключение для входа 2, количество контактов/пров

4

Электрическое подключение для входа 2, примечание по сечению про

0.2 - 2.5 мм² для гибких проводников без концевых втулок для проводов

Электрическое подключение для входа 2, расположение контактов

995842

Электрическое подключение для входа 2, сечение провода

0,2 ... 1,5 мм²

Электрическое подключение для входа 2, технология подключения

Пружинная клемма

Электрическое подключение для входа 2, тип подключения

Клеммная колодка

Электрическое подключение для входа 2, функция

Функциональное заземление

Электрическое подключение для входа, примечание по сечению прово

0.2 - 2.5 мм² для гибких проводников без концевых втулок для проводов

Электрическое подключение для входа, сечение провода

0,2 ... 1,5 мм²

Электрическое подключение, вход, количество контактов/проводов

4

Электрическое подключение, вход, технология подключения

Пружинная клемма

Электрическое подключение, вход, тип подключения

4х клеммные колодки

Электрическое подключение, вход, функция

Аналоговый вход

Условия эксплуатации

Относительная влажность воздуха

95 % (без образования конденсата)

Сопротивление коррозии

0 - Нет стойкости к коррозии

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Диапазон сигнала

-1От 0 до 10 В, -2От 0 до 20 мА, -5 - 5 В, От 0 до 10 В, От 0 до 20 мА, 1 - 5 V, 4 - 20 mA

Класс защиты

IP20
