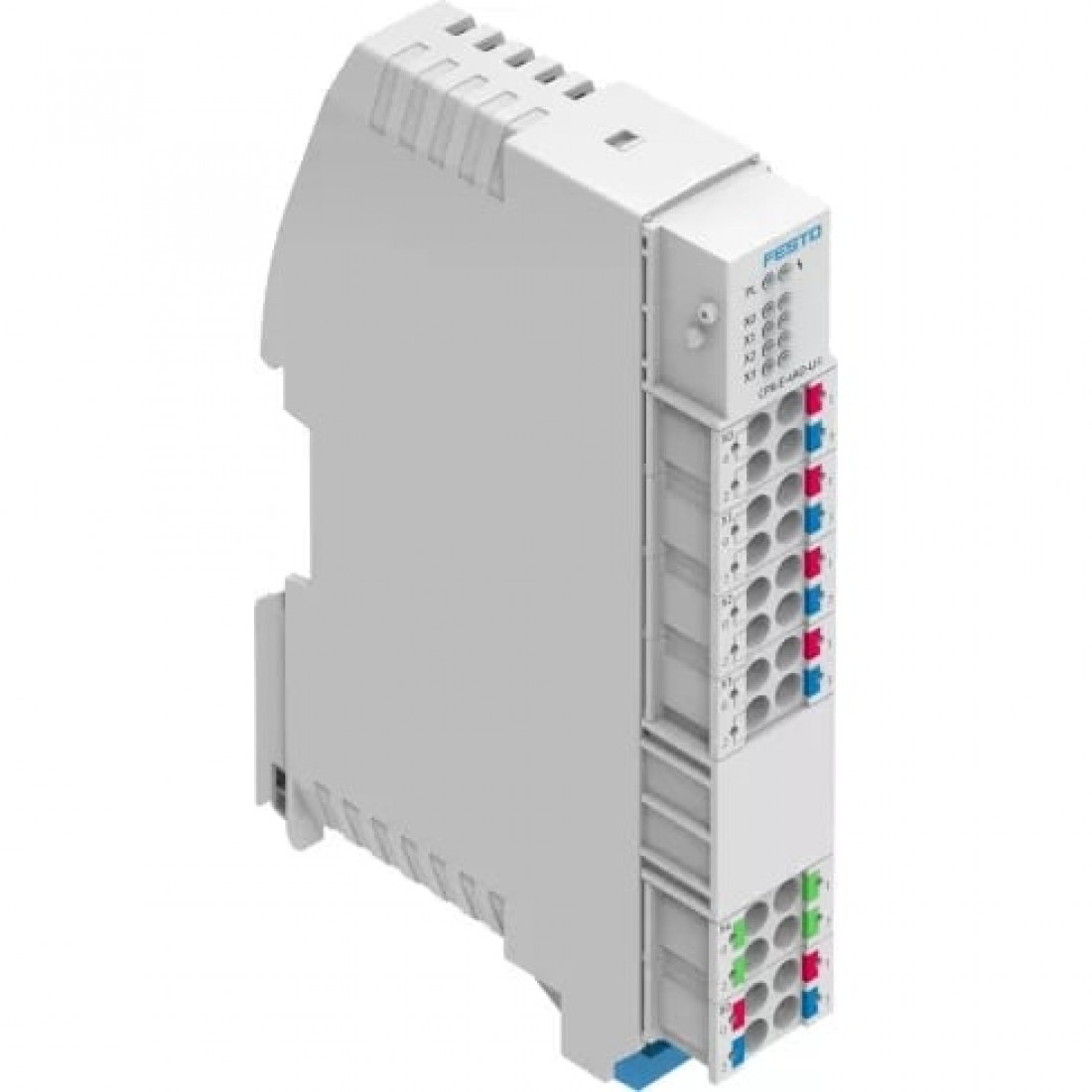

Модуль аналоговых выходов Festo CPX-E-4AO-U-I

Интерфейс

Максимальная длина линии

30 m, С защитой

Массо-габаритные и монтажные характеристики

Вес

96 г

Высота

77 мм

Длина

124,3 мм

Количество выходов

4

Монтажный шаг

18,9 мм

Тип крепления

С верхней рейкой

Ширина

23,2 мм

Основные характеристики

Артикул

4080494

Группа

Для CPX-E

Наименование

Модуль аналоговых выходов

Производитель

Festo

Серия товара

CPX

Особенности материалов

Материал корпуса

PA (Полиамид)

Стандарты

Защита от прямого и непрямого контакта

PELV

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

Базовое пороговое значение при 25 °C

+/- 0,1 %

Внутреннее потребление тока при номинальном рабочем напряжении н

Типично 15 мА

Диагностика по шине

Короткое замыкание/перегрузка в питании привода, Короткое замыкание/перегрузка на аналоговом выходе, ошибка параметризации, Превышение номинального диапазона, Значение опустилось ниже номинального диапазона, Пониженное напряжение питания нагрузки, Общая ошибка

Диагностика с помощью светодиодов

Ошибка на канал, Ошибка на модуль

Допустимое колебание напряжения, выходы

± 25 %

Допустимые отклонения напряжения для электроники/датчиков

± 25 %

Защита (при коротком замыкании)

Внутренний электронный защитный предохранитель для модуля

Измеряемая величина

Напряжение, Ток

Максимальное количество адресов для выходов

8 байт

Максимальный остаточный ток выхода на модуль

2 A

Номинальное рабочее напряжение DC для электроники/датчиков

24 В DC

Номинальное рабочее напряжение, DC выходы

24 В DC

Ошибка - выход за пределы допустимого диапазона температур окруж

+/- 0,3 %

Параметры канала

Диапазон сигнала на канал; Возможна диагностика перегрузки/короткого замыкания; Возможна диагностика обрыва провода/холостого хода; Включение диагностики ошибки параметризации

Параметры модуля

Диагностика ошибки параметризации; Диагностика короткого замыкания для питания привода; Диагностика пониженного напряжения питания нагрузки; Поведение после короткого замыкания / перегрузки питания привода; Поведение после короткого замыкания / перегрузки на аналоговых выходах; Отключение питания привода; Формат данных аналоговых выходов

Питание, диаметр провода

0,2 - 1,5 мм²

Питание, примечание по диаметру провода

0,2 - 2,5 мм²

Поддержание напряжения питания при сбое

10 мс

Потребление собственного тока при номинальном рабочем напряжении

typ. 60 мА

Примечание по окружающей температуре

-5 - 60 °C для вертикального монтажа

Точность повторения

±0.05% при 25 °C

Формат данных

15 бит + префикс, Линейное масштабирование

Электрическая развязка канал, внутренняя шина

Да

Электрическая развязка, канал-канал

Нет

Электрическое подключение для выхода 2, количество контактов/про

4

Электрическое подключение для выхода 2, примечание по сечению пр

0.2 - 2.5 мм² для гибких проводников без концевых втулок для проводов

Электрическое подключение для выхода 2, расположение контактов

995842

Электрическое подключение для выхода 2, сечение провода

0,2 ... 1,5 мм²

Электрическое подключение для выхода 2, технология подключения

Пружинная клемма

Электрическое подключение для выхода 2, тип подключения

Клеммная колодка

Электрическое подключение для выхода 2, функция

Функциональное заземление

Электрическое подключение для выхода, примечание по сечению пров

0.2 - 2.5 мм² для гибких проводников без концевых втулок для проводов

Электрическое подключение для выхода, сечение провода

0,2 ... 1,5 мм²

Электрическое подключение, выход, количество контактов/проводов

4

Электрическое подключение, выход, тип присоединения

4х клеммные колодки

Электрическое подключение, выход, функция

Аналоговый выход

Электрическое присоединение, выход, технология подключения

Пружинная клемма

Электропитание, количество контактов/проводов

4

Электропитание, технология подключения

Пружинная клемма

Электропитание, тип подключения

2х клеммника

Условия эксплуатации

Относительная влажность воздуха

95 % (без образования конденсата)

Сопротивление коррозии

0 - Нет стойкости к коррозии

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Диапазон сигнала

-1От 0 до 10 В, -2От 0 до 20 мА, -5 - 5 В, От 0 до 10 В, От 0 до 20 мА, От 4 до 20 мА

Класс защиты

IP20
