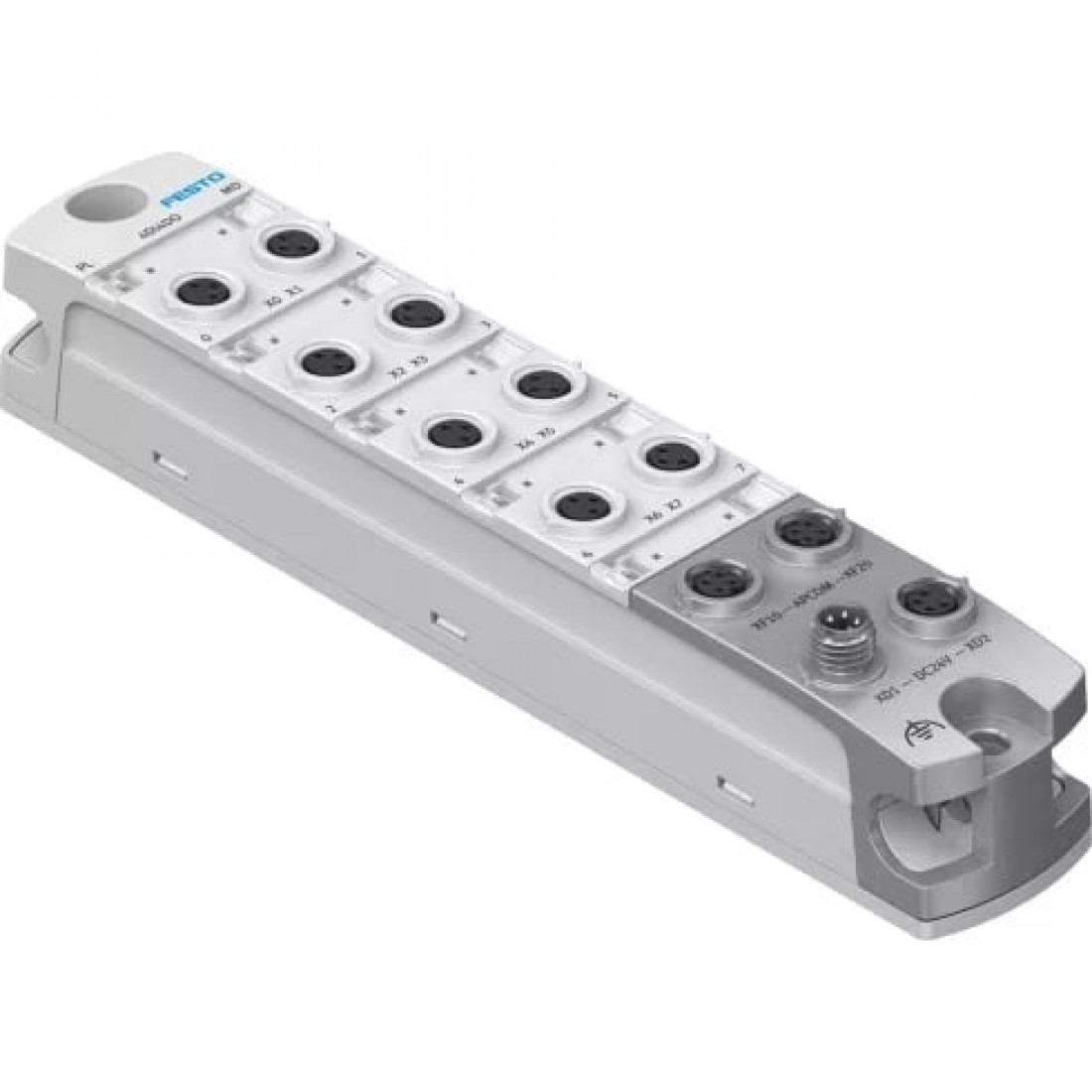

Модуль цифрового ввода/вывода Festo CPX-AP-I-4DI4DO-M8-3P

Общие характеристики

Технические характеристики

Уровень переключения:Сигнал 0: менее 5 В, Сигнал 1: более 11 В, Задержка на выходе с резистивной нагрузкой:Изменение сигнала 0->1: 0: < 200 мкс

Интерфейс

Максимальная длина линии

30 м выходы, 30 м входы, 50 м система связи

Массо-габаритные и монтажные характеристики

Вес

129 г

Количество выходов

4

Момент затяжки

1,2 Нм

Тип крепления

Со сквозным отверстием

Основные характеристики

Артикул

8086601

Наименование

Модуль цифрового ввода/вывода

Производитель

Festo

Серия товара

CPX

Особенности материалов

Материал корпуса

PA (Полиамид); PC (Поликарбонат); Цинк никелированный

Технические характеристики

Внутреннее потребление тока при номинальном рабочем напряжении н

Типично 10 мА

Время колебаний на входе

0,1 мс, 3 мс, 10 мс, 20 мс,

Вход логической схемы

PNP (положительное переключение)2-проводные датчики по IEC 61131-23-проводные датчики по IEC 61131-2

Входные характеристики

По IEC 61131-2, тип 3

График характеристики, выходы

по IEC 61131-2, тип 0.5

Диагностика по внутренней коммуникации

Выключение нагрузки, Выходной сигнал короткого замыкания / перегрузки, Короткое замыкание/перегрузка в питании датчика, Электроника / датчики перенапряжения, Нагрузка от перенапряжения, Электроника / датчики пониженного напряжения, Нагрузка от пониженного напряжения

Диагностика с помощью светодиодов

Диагностика на модуль, Питание нагрузки, Статус на канал

Допустимое колебание напряжения, выходы

± 25 %

Допустимые отклонения напряжения для электроники/датчиков

± 25 %

Замечание по максимальной длине кабеля

Электропитание в соответствии с номинальным напряжением

Интерфейс связи, количество контактов/проводов

4

Интерфейс связи, протокол

AP-COM

Интерфейс связи, технология связи

M8x1, D-coded to EN 61076-2-114

Интерфейс связи, тип подключения

2х разъем

Интерфейс связи, функция

Системная связь XF10 IN / XF20 OUT

Интерфейс связи, экранирование

Да

Количество входов

4

Максимальное электропитание на каждый канал

0,5 A

Максимальный источник питания

2 x 4 A (требуется внешний предохранитель)

Максимальный остаточный ток входа на модуль

1,8 A

Максимальный остаточный ток выхода на модуль

2 A

Мощность передачи, количество выводов/проводов

4

Номинальное рабочее напряжение DC для электроники/датчиков

24 В DC

Номинальное рабочее напряжение, DC выходы

24 В DC

Питание, функция

Поступающая электроника / датчики и нагрузка

Поддержание напряжения питания при сбое

10 мс

Потребление собственного тока при номинальном рабочем напряжении

Типично 35 мА

Размеры ШxДxВ

30 мм x 170 мм x 35 мм

Силовая передача, технология подключения

M8x1, A-код по EN 61076-2-104

Силовая передача, тип подключения

Розетка разъема

Силовая передача, функция

Исходящая электроника / датчики и нагрузка

Цифровые выходы

PNP (положительное переключение)

Электрическая изоляция входов между каналами

Нет

Электрическая изоляция входов между каналами - внутренняя связь

Да

Электрическая изоляция выходов между каналами

Нет

Электрическая изоляция выходов между каналами - внутренняя связь

Да

Электрическое подключение, вход, количество контактов/проводов

3

Электрическое подключение, вход, технология подключения

M8x1, A-код по EN 61076-2-104

Электрическое подключение, вход, тип подключения

4х разъема

Электрическое подключение, вход, функция

Digitaleingang

Электрическое подключение, выход, количество контактов/проводов

3

Электрическое подключение, выход, тип присоединения

4х разъема

Электрическое подключение, выход, функция

Цифровой выход

Электрическое присоединение, выход, технология подключения

M8x1, A-код по EN 61076-2-104

Электропитание, количество контактов/проводов

4

Электропитание, технология подключения

M8x1, A-код по EN 61076-2-104

Электропитание, тип подключения

Разъем

Условия эксплуатации

Защищен от смены полярности

Да

Относительная влажность воздуха

5 % - 95 % (без образования конденсата)

Примечание по рабочему напряжению

SELV/PELV требуются стационарные источники питания, примечание падение напряжения

Сопротивление коррозии

1 - Низкая стойкость к коррозии

Температура окружающей среды

От -20 °C до +50 °C

Температура хранения

От -40 °C до +70 °C

Электрические характеристики

Класс защиты

IP65, IP67
