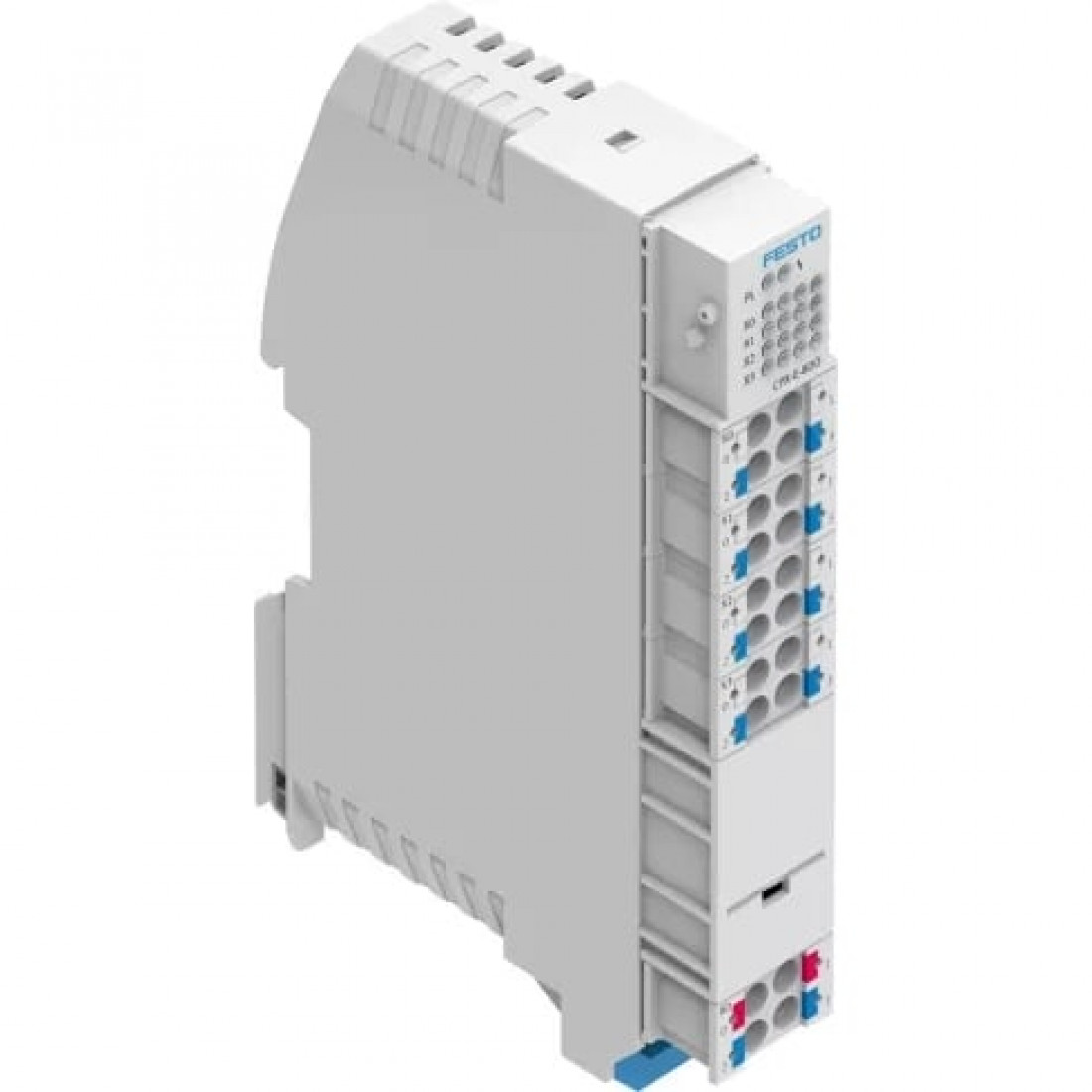

Модуль дискретных выходов Festo CPX-E-8DO

Массо-габаритные и монтажные характеристики

Вес

93 г

Высота

77 мм

Длина

124,3 мм

Количество выходов

8

Монтажный шаг

18,9 мм

Тип крепления

С верхней рейкой

Ширина

23,2 мм

Основные характеристики

Артикул

4080491

Группа

Для CPX-E

Наименование

Модуль дискретных выходов

Производитель

Festo

Серия товара

CPX

Особенности материалов

Материал корпуса

PA (Полиамид)

Стандарты

Защита от прямого и непрямого контакта

PELV

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

Внутреннее потребление тока при номинальном рабочем напряжении н

Типично 34 мА

График характеристики, выходы

по IEC 61131-2, тип 0.5

Диагностика по шине

Ошибка модуля, Короткое замыкание/перегрузка на выходе, Пониженное напряжение питания нагрузки

Диагностика с помощью светодиодов

Ошибка на канал, Ошибка на модуль, Статус на канал

Допустимое колебание напряжения, выходы

± 25 %

Защита (при коротком замыкании)

Внутренний электронный защитный предохранитель для канала

Максимальное количество адресов для выходов

1 байт

Максимальный остаточный ток выхода на модуль

4 A

Номинальное рабочее напряжение, DC выходы

24 В DC

Параметры канала

Силовой канал х

Параметры модуля

Диагностика пониженного напряжения питания нагрузки; Поведение после короткого замыкания / перегрузки; Диагностика короткого замыкания на выходе

Питание, диаметр провода

0,2 - 1,5 мм²

Питание, примечание по диаметру провода

0,2 - 2,5 мм²

Примечание по окружающей температуре

-5 - 60 °C для вертикального монтажа

Цифровые выходы

PNP (положительное переключение)

Электрическая развязка канал, внутренняя шина

Да

Электрическая развязка, канал-канал

Нет

Электрическое подключение для выхода, примечание по сечению пров

0.2 - 2.5 мм² для гибких проводников без концевых втулок для проводов

Электрическое подключение для выхода, сечение провода

0,2 ... 1,5 мм²

Электрическое подключение, выход, количество контактов/проводов

4

Электрическое подключение, выход, тип присоединения

4х клеммные колодки

Электрическое подключение, выход, функция

цифровой выход

Электрическое присоединение, выход, технология подключения

Пружинная клемма

Электропитание, количество контактов/проводов

4

Электропитание, технология подключения

Пружинная клемма

Электропитание, тип подключения

Клеммная колодка

Условия эксплуатации

Относительная влажность воздуха

95 % (без образования конденсата)

Сопротивление коррозии

0 - Нет стойкости к коррозии

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Класс защиты

IP20
