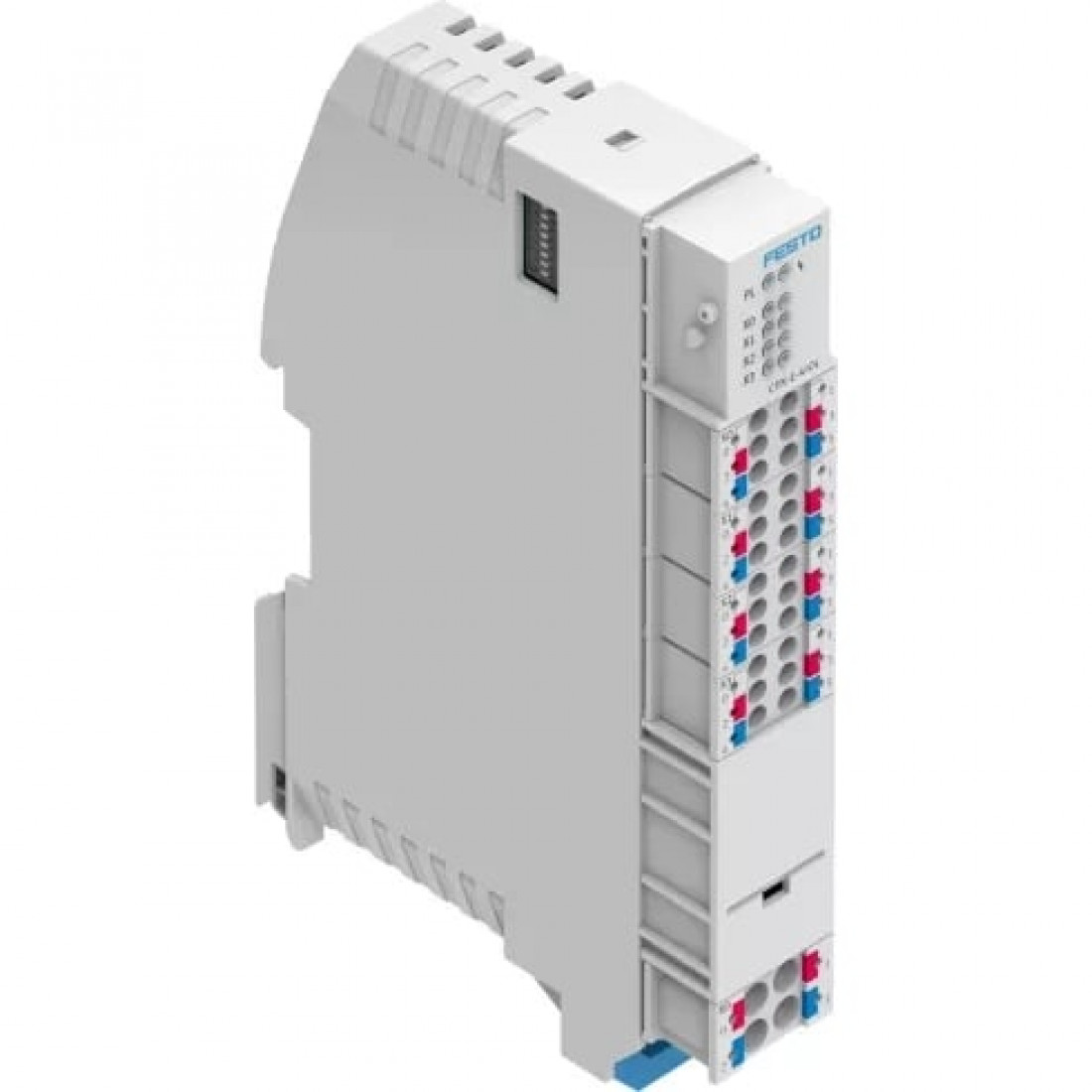

Модуль Festo IO-Link master CPX-E-4IOL

Общие характеристики

Интерфейс

IO-Link, режим связи:Конфигурируемый через ПО: SIO, COM1 (4.8 kBaud), COM2 (38.4 kBaud), COM3 (230.4 kBaud)

Интерфейс

IO-Link, минимальное время цикла

Зависит от минимального поддерживаемого времени цикла подключенного устройства IO-Link®

IO-Link, протокол

Master V 1.1

IO-Link, связь

C/Q зелёная светодиодная подсветка

IO-Link, тип порта

B

IO-Link, число портов

4

IO-Link, ширина данных процесса IN

могут быть параметризованы 8 - 32 байта

IO-Link, ширина данных процесса OUT

могут быть параметризованы 8 - 32 байта

Протокол

IO-Link

Электрическое подключение для IO-Link®, количество контактов

6

Электрическое подключение для IO-Link®, примечание по сечению пр

0.2 - 2.5 мм² для гибких проводников без концевых втулок для проводов

Электрическое подключение для IO-Link®, сечение провода

0,2 ... 1,5 мм²

Электрическое подключение для IO-Link®, технология подключения

Пружинная клемма

Электрическое подключение для IO-Link®, тип подключения

4х клеммные колодки

Массо-габаритные и монтажные характеристики

Вес

96 г

Высота

77 мм

Длина

124,3 мм

Монтажный шаг

18,9 мм

Тип крепления

С верхней рейкой

Ширина

23,2 мм

Основные характеристики

Артикул

4080495

Группа

Для CPX-E

Наименование

Модуль

Производитель

Festo

Серия товара

CPX

Особенности материалов

Материал корпуса

PA (Полиамид)

Стандарты

Защита от прямого и непрямого контакта

PELV

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

Внутреннее потребление тока при номинальном рабочем напряжении н

Типично 15 мА

Диагностика по шине

Устройство отсутсвует/не работает, Обрыв провода, Ошибка модуля, Короткое замыкание, Ошибка параметра, Пониженный/превышенный расход, Перегрузка, Общая ошибка

Диагностика с помощью светодиодов

Ошибка на модуль, Статус на канал

Допустимое колебание напряжения, выходы

± 25 %

Допустимые отклонения напряжения для электроники/датчиков

± 25 %

Защита (при коротком замыкании)

Внутренний электронный предохранитель, нагрузка на канал, Внутренний электронный предохранитель, датчик для каждого модуля

Номинальное рабочее напряжение DC для электроники/датчиков

24 В DC

Номинальное рабочее напряжение, DC выходы

24 В DC

Параметры канала

Силовой канал х; Отключение питания привода; Код ошибки устройства; Режим канала; Статус канала; Время цикла

Параметры модуля

Диагностика короткого замыкания для питания привода; Поведение после короткого замыкания / перегрузки; Деактивация питания датчика

Питание, диаметр провода

0,2 - 1,5 мм²

Питание, примечание по диаметру провода

0,2 - 2,5 мм²

Потребление собственного тока при номинальном рабочем напряжении

Обычно 50 мА

Примечание по окружающей температуре

-5 - 50 °C для горизонтального монтажа

Электрическая развязка канал, внутренняя шина

Нет

Электрическая развязка, канал-канал

Нет

Электропитание, количество контактов/проводов

4

Электропитание, технология подключения

Пружинная клемма

Электропитание, тип подключения

Клеммная колодка

Условия эксплуатации

Относительная влажность воздуха

95 % (без образования конденсата)

Сопротивление коррозии

0 - Нет стойкости к коррозии

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Класс защиты

IP20
