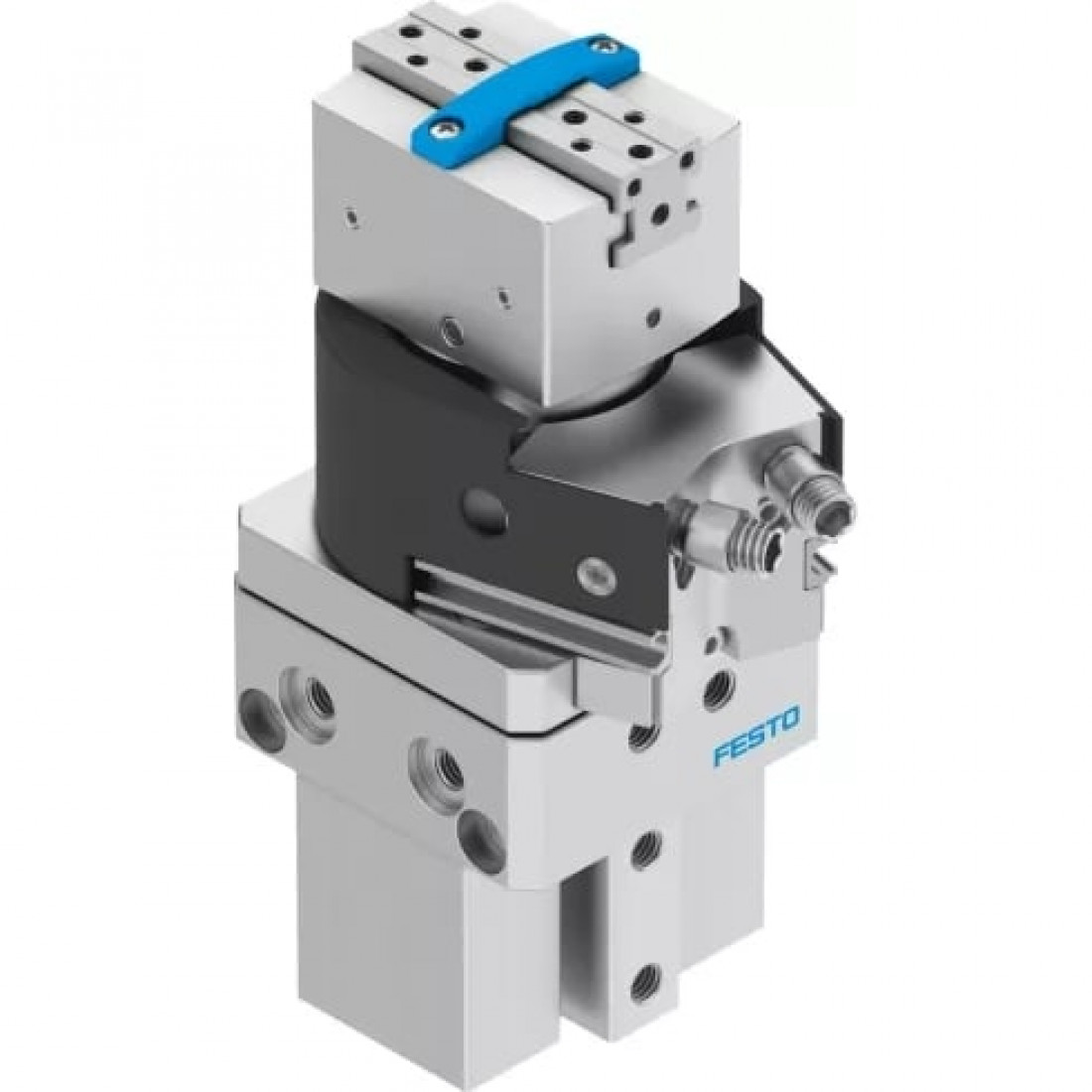

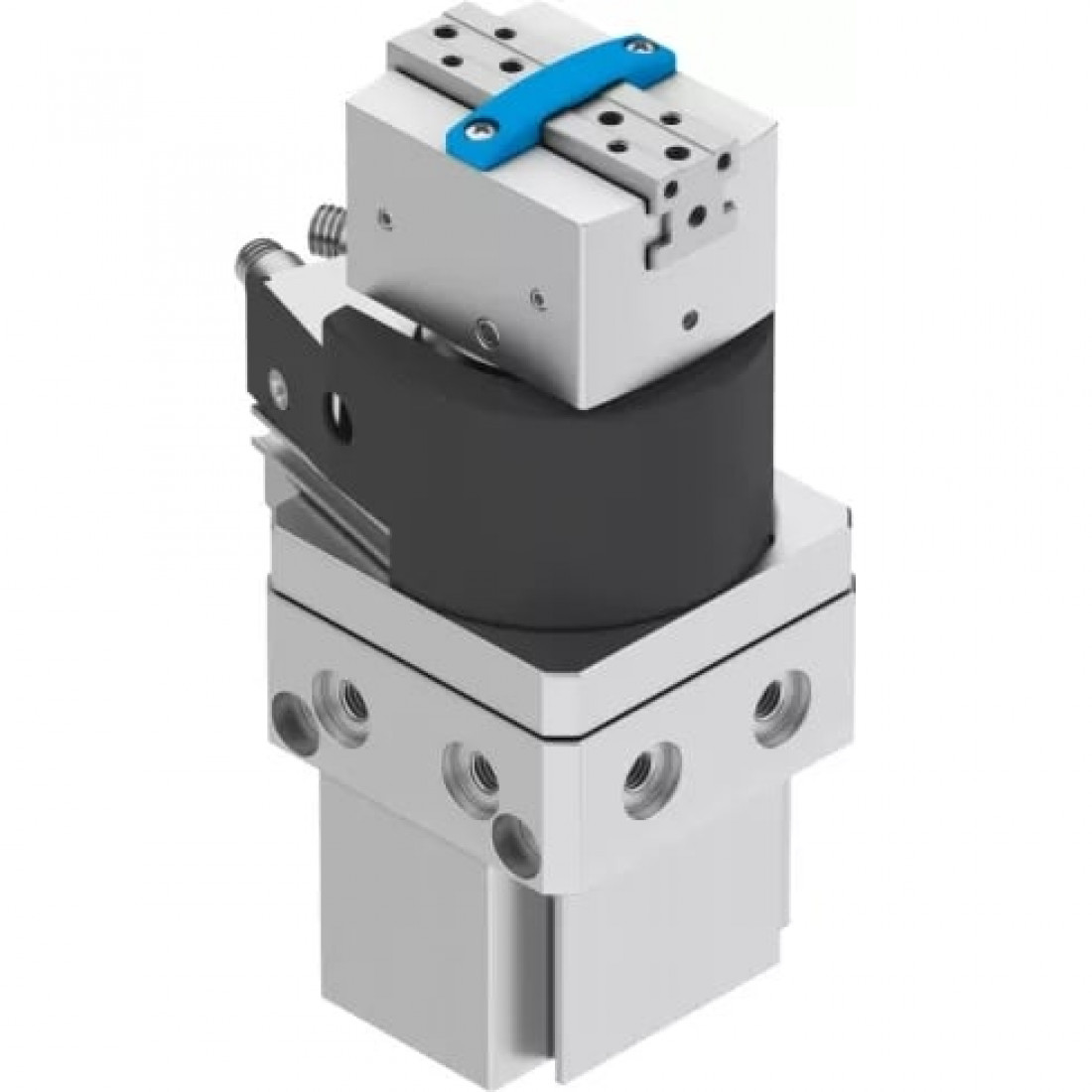

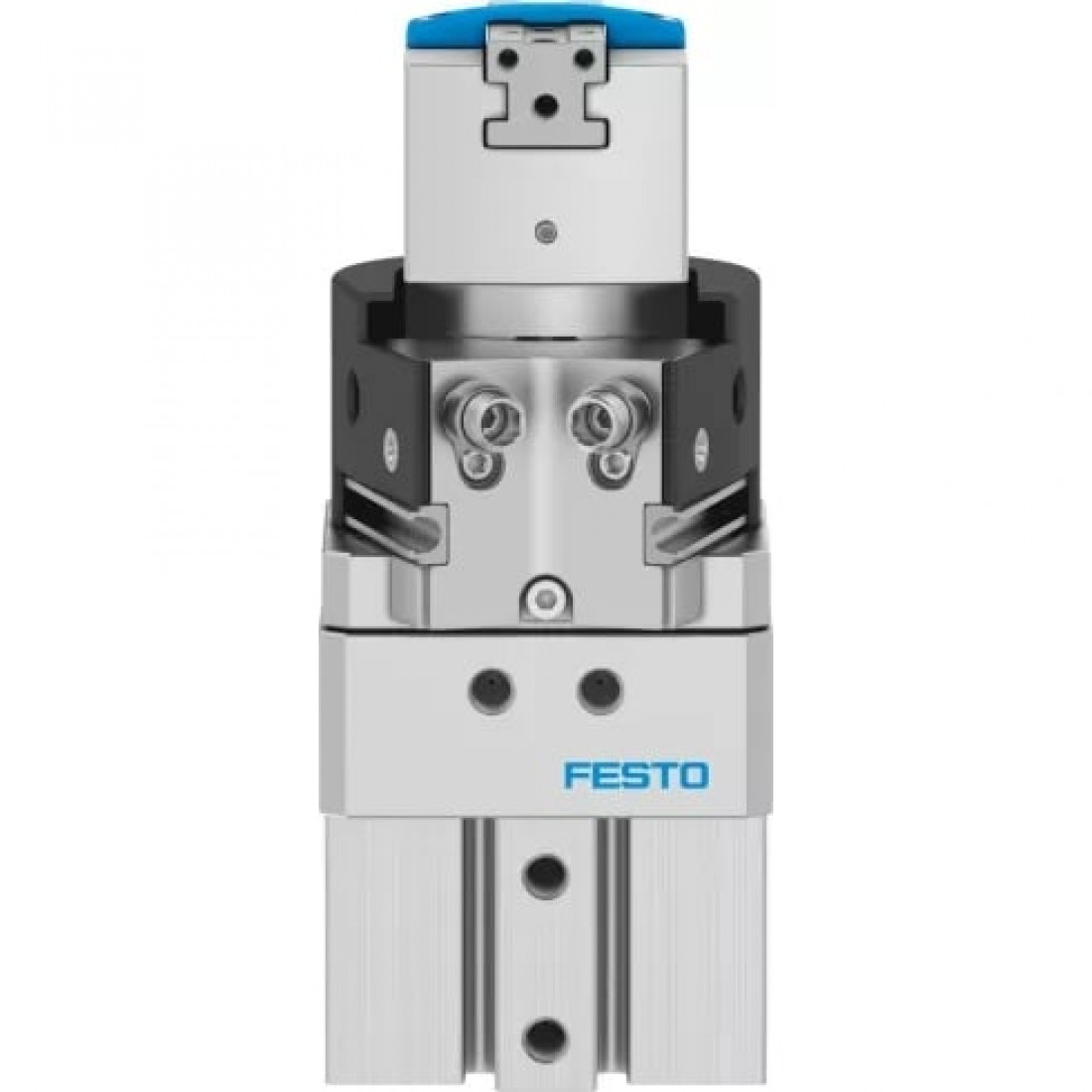

Модуль линейно-поворотный Festo HGDS-PP-12-P1-A-B
- Производитель
- FESTO
- Наличие
- В наличии
- SKU / Артикул
- 1187956
- MPN
- HGDS-PP-12-P1-A-B
2 601 109,00 ₸
- Условия эксплуатации
- Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Вес
- 505 г
- Размер
- 12
- Тип конструкции
- Поворотный привод, С параллельным захватом и его приводом
- Тип крепления
- Опция, Внутренняя резьба и центрирующая втулка, Со сквозным отверстием и центрирующей втулкой, С пазом типа "ласточкин хвост"
- Артикул
- 1187956
Описание HGDS-PP-12-P1-A-B
Модуль линейно-поворотный Festo HGDS-PP-12-P1-A-B. Артикул 1187956, MPN HGDS-PP-12-P1-A-B. Вес: 505 г; Размер: 12; Тип крепления: Опция, Внутренняя резьба и центрирующая втулка, Со сквозным отверстием и центрирующей втулкой, С пазом типа "ласточкин хвост". Цены указаны в тенге; условия поставки согласовываются при подтверждении заказа.
Заказ можно оформить с оплатой по счёту или при получении. Товар в наличии. Доставка и сроки согласовываются при подтверждении заказа.
Общие характеристики
- Условия эксплуатации
- Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Массо-габаритные и монтажные характеристики
- Вес
- 505 г
- Размер
- 12
- Тип конструкции
- Поворотный привод, С параллельным захватом и его приводом
- Тип крепления
- Опция, Внутренняя резьба и центрирующая втулка, Со сквозным отверстием и центрирующей втулкой, С пазом типа "ласточкин хвост"
Основные характеристики
- Артикул
- 1187956
- Наименование
- Поворотно-захватный блок
- Производитель
- Festo
- Серия товара
- HGDS
Особенности материалов
- Материал вала привода
- Сталь
- Материал губок захвата
- Легированная сталь, нержавеющая
- Материал корпуса
- Алюминиевый сплав
- Материал крышки
- Алюминий, POM (Полиформальдегид)
- Материал уплотнения
- NBR (Бутадиен-нитрильный каучук)
Технические характеристики
- Демпфирование
- Эластичные демпфирующие элементы с обеих сторон, конечные положения настраиваемые, с фиксированным упором
- Диапазон настройки угла поворота
- От 0 до 210 °
- Количество губок захватов
- 2
- Максимальная частота переключения при 6 бар
- 2 Гц
- Максимальное усилие на губку захвата Fz, статическое
- 90 Н
- Максимальный вес на внешний палец захвата
- 30 г
- Максимальный люфт губок захвата Sz
- 0,02 мм
- Максимальный момент на захвате Mx, статичный
- 6 Нм
- Максимальный момент на захвате My, статичный
- 6 Нм
- Максимальный момент на захвате Mz, статичный
- 6 Нм
- Максимальный угловой люфт захвата ax, ay
- 0,1 °
- Минимальное время закрытия при 6 бар
- 60 мс
- Минимальное время открытия при 6 бар
- 40 мс
- Общее усилие при 6 бар, закрытие
- 74 Н
- Общий момент захвата при 6 бар, открытие
- 84 Н
- Определение позиции, захват
- С датчиком приближения
- Определение позиции, поворотный привод
- С датчиком приближения
- Присоединение 2
- M5
- Теоретический момент при 6 бар
- 0,85 Нм
- Точная настройка поворотного привода
- -6 °
- Угол поворота
- 210 °
- Усилие захвата каждой губки при 6 бар, открытие
- 42 Н
- Усилие захвата каждой губки при 6 бар, смыкание
- 37 Н
- Функция захвата
- Параллельный
- Ход каждой губки захвата
- 2,5 мм
Условия эксплуатации
- Положение при сборке
- Любое
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Сопротивление коррозии
- 2 - Средняя стойкость к коррозии
- Температура окружающей среды
- От +5 °C до +60 °C
