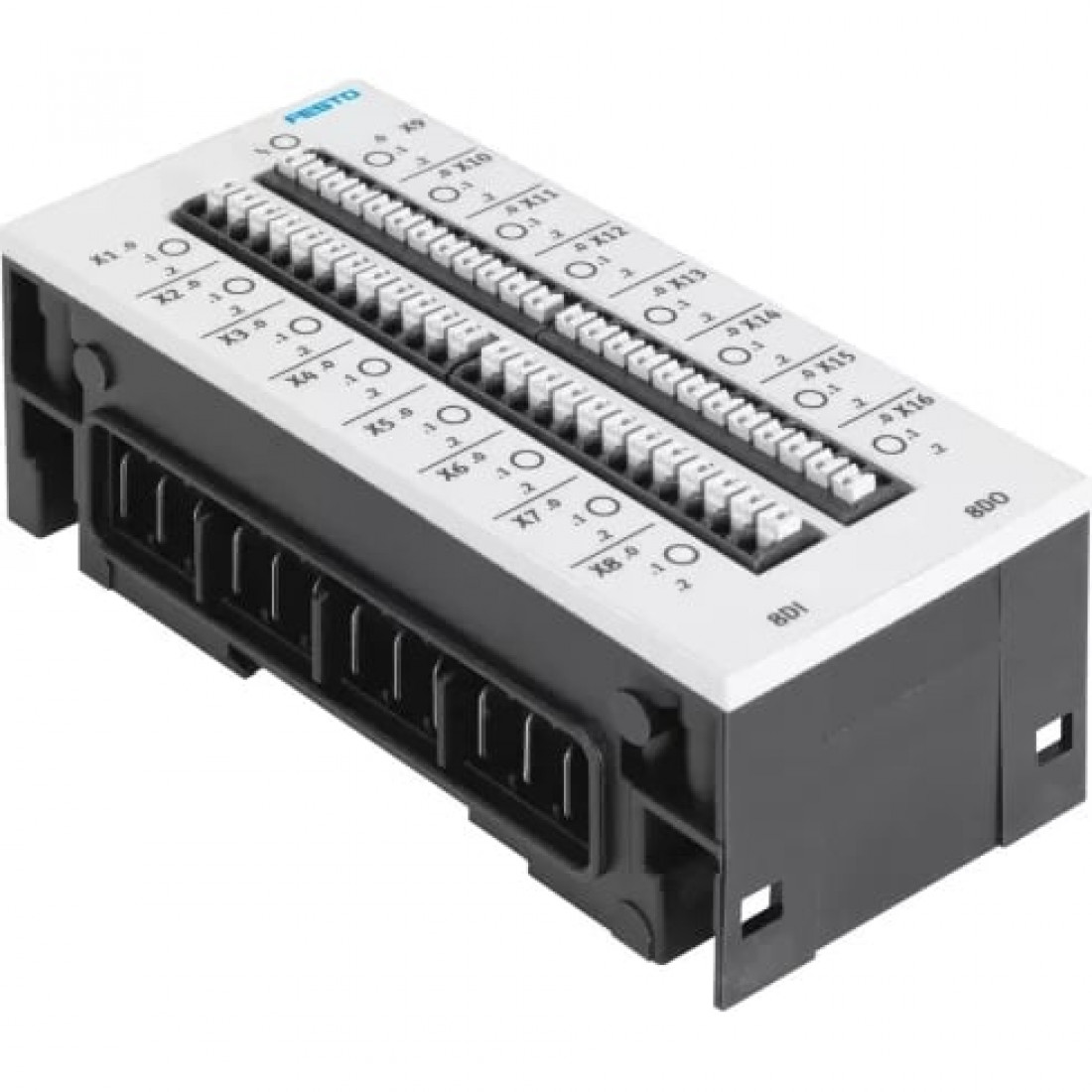

Модуль входа/выхода Festo CPX-L-8DE-8DA-16-KL-3POL

Общие характеристики

Технические характеристики

Уровень переключения:Сигнал 0: <= 5 V, Сигнал 1: >= 15 V

Массо-габаритные и монтажные характеристики

Количество выходов

8

Размеры W x L x H

(включая блок связи), 50 мм x 107 мм x 41 мм

Основные характеристики

Артикул

572607

Группа

Для CPX

Наименование

Модуль входа/выхода

Производитель

Festo

Серия товара

CPX

Особенности материалов

Материал корпуса

PA (Полиамид) с армированием

Технические характеристики

Время колебаний на входе

3 мс (0.1 мс, 10 мс, 20 мс, параметризуемый)

Вход логической схемы

PNP (положительное переключение)

Входные характеристики

IEC1131-T2, Typ 01

График характеристики, выходы

IEC1131-T2

Диагностика

- Короткое закание/перегрузка канала, - Перенапряжение выходов

Защита (при коротком замыкании)

Внутренний электронный защитный предохранитель для канала

Количество входов

8

Максимальное электропитание на каждый канал

0,25 A (6 Вт ламповой нагрузки)

Максимальный остаточный ток входа на модуль

1,8 A

Максимальный остаточный ток выхода на модуль

2 A

Параметры конфигурации

Вход с фильтрацией дребезга; Отказоустойчивость по каждому каналу; Силы по каждому каналу; Нерабочий режим по каждому каналу; Время удлинения сигнала; Режим после короткого замыкания; Контроль модуля

Светодиодные индикаторы

- 1 группа диагностики, - 16 канала с определение статуса

Собственное потребление тока при рабочем напряжении

Типично 15 мА

Цифровые выходы

PNP (положительное переключение)

Электрическая развязка канал, внутренняя шина

Нет

Электрическая развязка, канал-канал

Нет

Условия эксплуатации

Сопротивление коррозии

1 - Низкая стойкость к коррозии, (встроенные)

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Диапазон рабочего напряжения

От 8 до 30 В DC

Класс защиты

IP20

Номинальное рабочее напряжение DC

24 В DC
