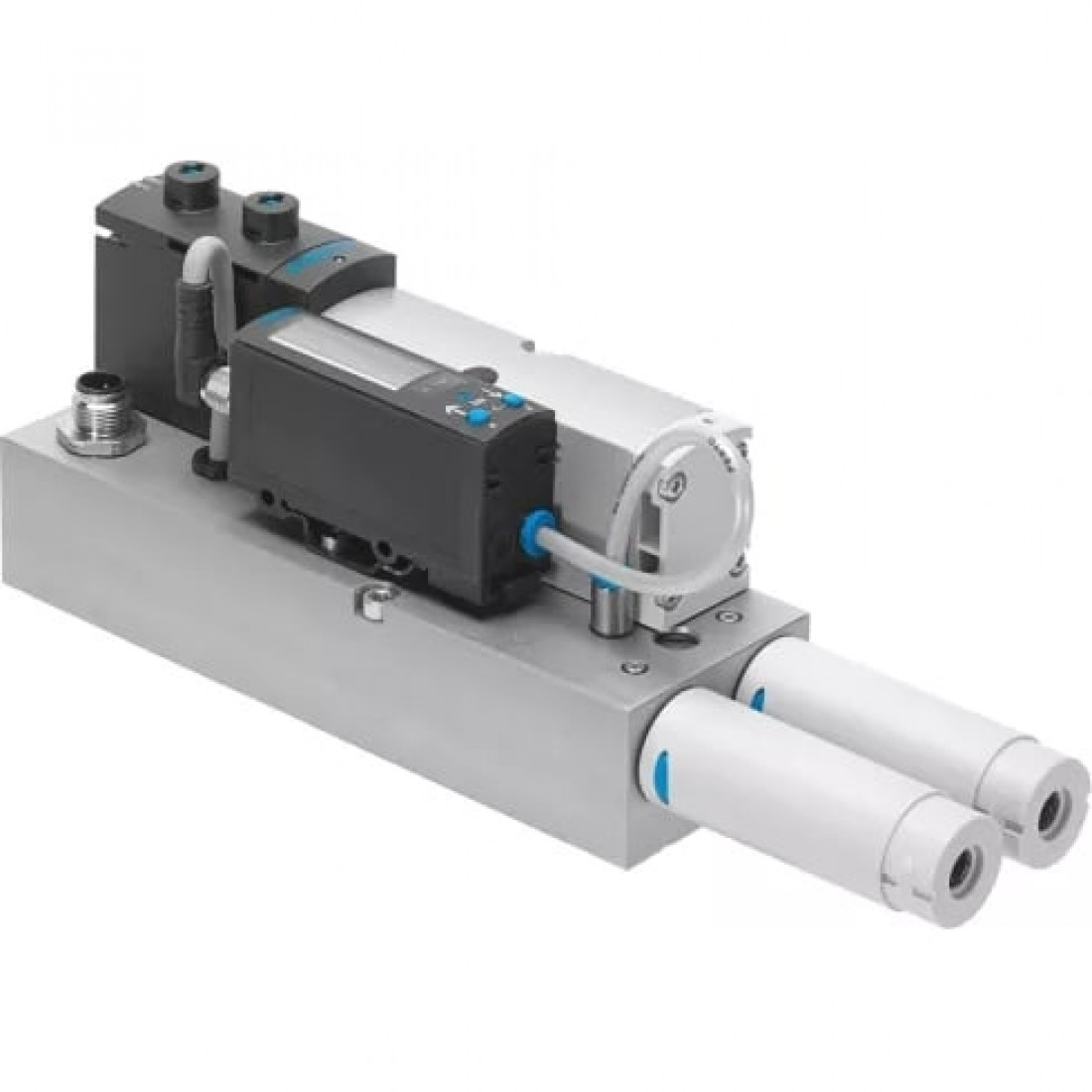

Вакуумный блок Festo VABF-S4-1-V2B1-C-VH-20

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Дополнительные характеристики

Функция переключения

Компаратор порогового значения

Массо-габаритные и монтажные характеристики

Вес

1,120 г

Монтажный шаг

53,1 мм

Тип конструкции

Немодульный

Тип крепления

На монтажной плите

Метрологические характеристики

Точность, полный диапазон измеряемой величины

3 % FS

Основные характеристики

Артикул

571425

Группа

Функциональные компоненты

Наименование

Вакуумный блок

Производитель

Festo

Серия товара

VABF

Тип оборудования

Принадлежности

Особенности материалов

Материал винтов

Гальванизированная сталь

Материал клавиатуры

TPE-U (Термопластичный полиуретан)

Материал корпуса

Алюминиевый сплав

Материал корпуса разъема

Цинковая штамповка; Никелирование

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Материал экрана

PA (Полиамид)

Материал электрического контакта

Латунь позолоченная

Технические характеристики

Встроенная функция

Клапан сброса, электрический; Дроссель; Электрический вкл./выкл. Клапан; Функция экономии воздуха, электрическая; Обратный клапан; Открытый глушитель; Вакуумный переключатель

Диапазон измерения давления

От -1 до 0 бар

Диапазон настройки гистерезиса

От -0,9 до 0 бар

Диапазон установки порогового значения

От -0,999 до 0 бар

Измеряемая величина

Избыточное давление

Конструкция, глушитель

Открыт

Номинальное рабочее давление

6 бар

Принцип измерения

Пьезорезистивный

Присоединение 2

26 мм

Присоединение 3

Коллектор, размер 26 мм по ISO 15407-2

Рабочая позиция

Под давлением в центральной позиции

Рабочий цикл

100 %

Ручное дублирование

Защелкиваемый; Толкающий; Покрытый

Тип управления

Пневматическое

Уровень звукового давления

78 дБ(А)

Условный проход, сопло Лаваля

2 мм

Функция распределителя

Н. О.

Характеристика эжектора

Высокий вакуум; Стандарт

Условия эксплуатации

Защита от короткого замыкания

Да

Защищен от смены полярности

Для всех электрических соединений

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

4 бар

Положение при сборке

Любое

Примечание по рабочей среде

Операция смазывания невозможна

Сопротивление коррозии

0 - Нет стойкости к коррозии

Температура окружающей среды

От 0 °C до +50 °C

Электрические характеристики

Диапазон рабочего напряжения

От 21,6 до 26,4 В DC

Защита от индуктивной нагрузки

Адаптирован к катушкам MZ-; MY-; ME

Класс защиты

IP65

Максимальный выходной ток

50 мА

Падение напряжения

≤ 1,5 В

Характеристики катушки

24 В DC 1,3 Вт

Холостой ток

От 50 до 150 мА
