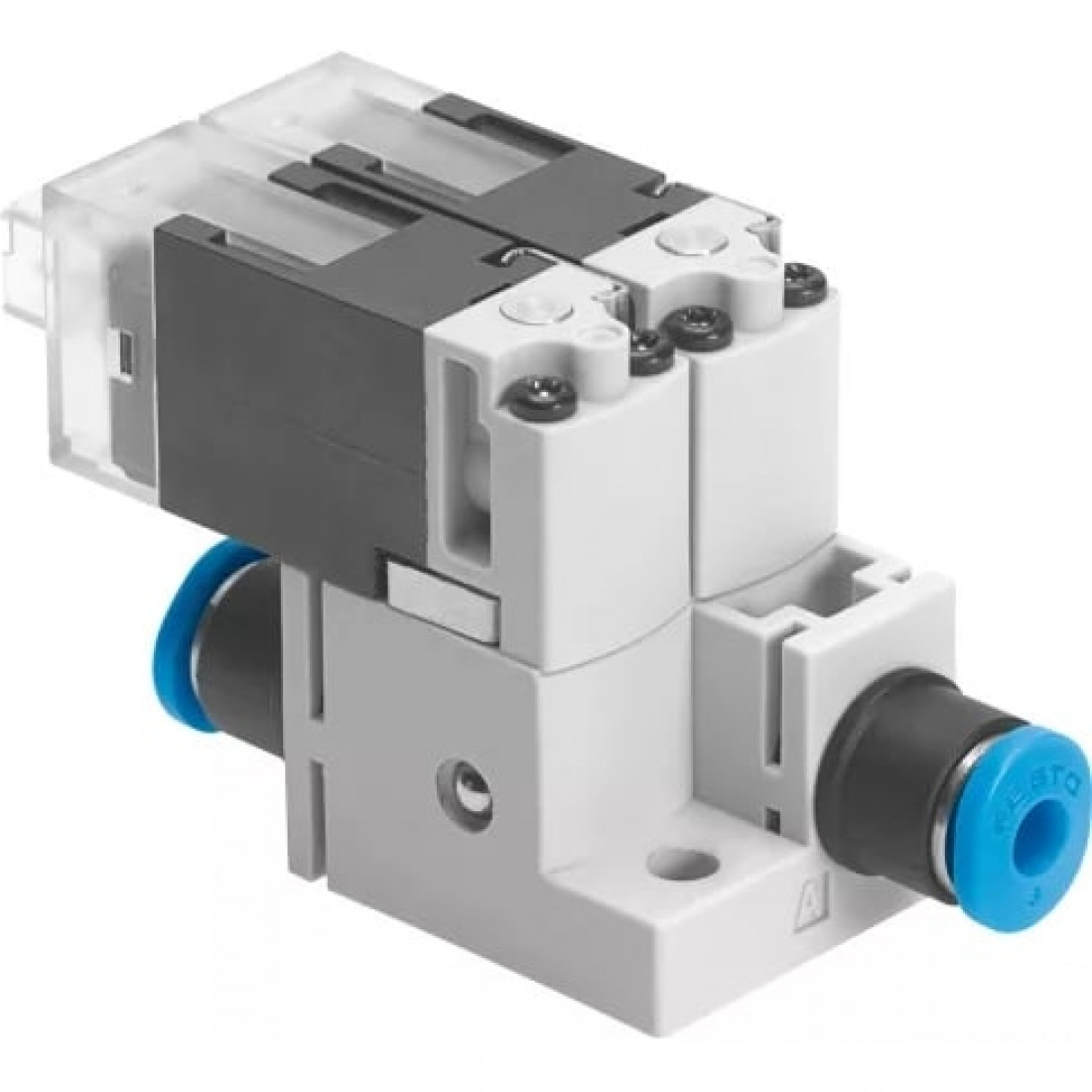

Вакуумный клапан Festo MHA1-2X2/2G-1,5-4-4-4

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Дополнительные характеристики

Защита от перекрытия

Да

Отображение статуса сигнала

LED

Массо-габаритные и монтажные характеристики

Вес

30,6 г

Монтажный шаг

20 мм

Пневматическое присоединение, 11

4 мм

Присоединение выхлопа

M3

Тип крепления

Со сквозным отверстием

Тип присоединения на входе

Внутренняя резьба

Условный проход

1,5 мм

Ширина

20 мм

Основные характеристики

Артикул

566175

Группа

Для специфических применений

Наименование

Вакуумный клапан

Производитель

Festo

Серия товара

MHA1

Тип оборудования

Распределители

Особенности материалов

Материал винтов

Сталь

Материал корпуса

PA (Полиамид) с армированием; PPS (Полифениленсульфид) с армированием

Материал уплотнения

FPM (Фторкаучук); HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)

Тип уплотнения

Мягкий

Стандарты

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

Время включения

6 мс

Время отключения

6 мс

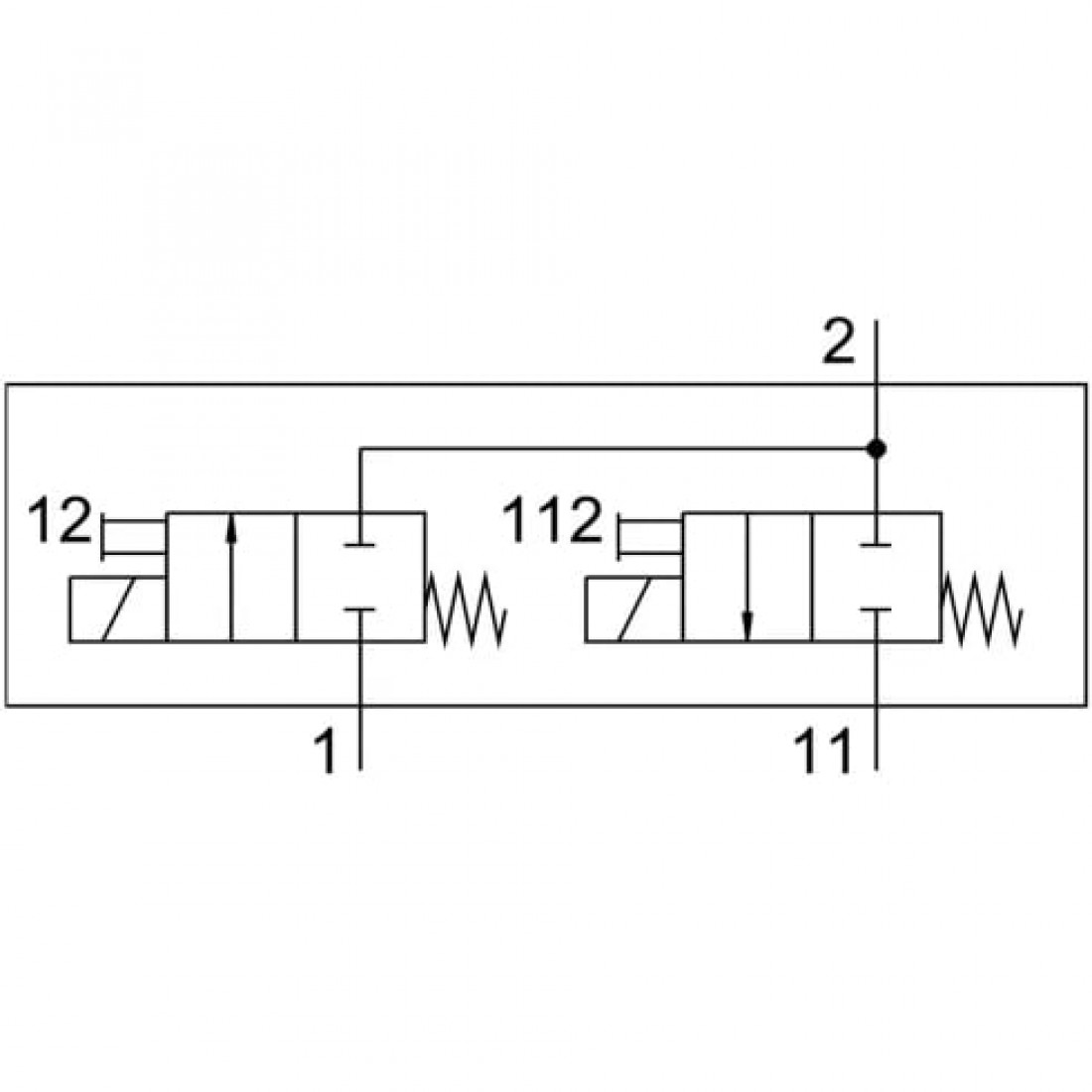

Количество линий и позиций

2/2 лин./поз.

Максимальная длина соединительного кабеля

30 м

Максимальная частота переключения

10 Гц

Направление потока

Нереверсивный

Питание пилота

Внешнее

Подходит для работы с вакуумом

Да

Присоединение

4 мм

Рабочий цикл

100 %

Ручное дублирование

Толкающий

Стандартный расход при pmax -> 0

30 л/мин

Тип действия

Моностабильный

Тип пилотного управления

Прямого действия

Тип сброса

Пружинный

Тип управления

Электропневматическое

Функция быстрого выхлопа

Не дросселируемый

Функция распределителя

Н. З.

Условия эксплуатации

Максимальное рабочее давление

2 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочее давление, реверсивное

От -0,95 до 0 бар

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Допустимые колебания напряжения

± 10 %

Класс защиты

IP40

Мощность переключения

3 Вт

Мощность удержания

0,7 Вт

Рабочее напряжение катушки

24 В DC

Тип электрического подключения

Разъем KMH
