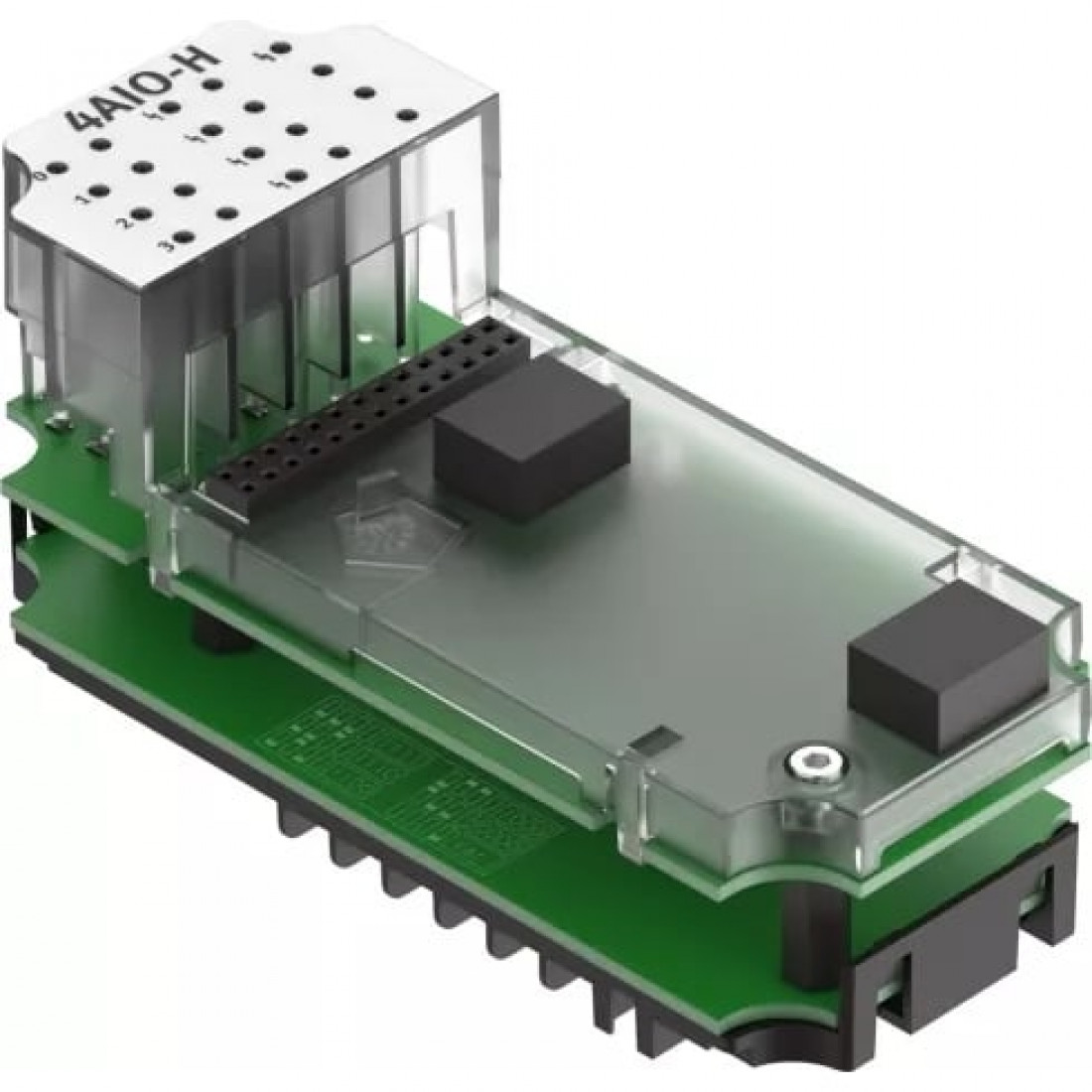

Входной модуль Festo CPX-4AE-4AA-H

Интерфейс

Максимальная длина линии

500 м

Протокол

Твердый

Массо-габаритные и монтажные характеристики

Вес

77,4 г

Монтажный шаг

50 мм

Размеры W x L x H

(вкл.связывающий блок и разъем), 50 мм x 107 мм x 70 мм

Тип крепления

На связующий блок

Основные характеристики

Артикул

8059847

Группа

Для CPX

Наименование

Входной модуль

Производитель

Festo

Серия товара

CPX

Особенности материалов

Материал корпуса

PA (Полиамид) с армированием; PC (Поликарбонат)

Стандарты

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

Базовое пороговое значение при 25 °C

+/- 0,1 %

Диагностика

- Обрыв кабеля по каналу, - Нарушение граничных значений по каналу, - Выходной сигнал короткого замыкания на канал, - Короткое замыкание питания исполнительного механизма, - Ошибка параметризации, - Перенапряжение выходов, - Верхний расход/нижний расход, - Входная избыточная нагрузка, - Короткое замыкание питания датчика

Защита (при коротком замыкании)

Внутренний электронный защитный предохранитель для канала

Количество выбираемых аналоговых входов/выходов

4

Максимальная нагрузка

750 Ом

Максимальное входное сопротивление

300 Ом

Максимальное холостое напряжение

28,8 В

Максимальный ток короткого замыкания

22 мА

Минимальное доступное напряжение датчика

20.7 V at 20 мА

Ошибка - выход за пределы допустимого диапазона температур окруж

+/- 0,3 %

Параметры конфигурации

Формат данных; Отказоустойчивость по каждому каналу; Силы по каждому каналу; Контроль граничных значений / по канальный; Нерабочий режим по каждому каналу; Сглаживание измеренного значения; Диапазон сигнала на канал; Overflow / underflow monitoring; Monitoring to NE43 inputs; Режим после короткого замыкания; Контроль обрыва провода / канала

Поддержание напряжения питания при сбое

10 мс

Светодиодные индикаторы

- 1 группа диагностики, - 4 канала с диагностикой, - 4 канала с определение статуса

Собственное потребление тока при рабочем напряжении

Typ. 170 мА

Типы датчиков

0 - 20 мА, 4 - 20 мА, 4 - 20 мА with HART

Точность повторения

0.05% при 25º C

Формат данных

15 бит + префикс, Может быть масштабирован до 15 бит

Электрическая развязка канал, внутренняя шина

Да

Электрическая развязка, канал-канал

Нет

Элементы управления

DIL переключатели

Условия эксплуатации

Защищен от смены полярности

Для всех электрических соединений

Относительная влажность воздуха

95 % (без образования конденсата)

Сопротивление коррозии

1 - Низкая стойкость к коррозии, (встроенные)

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Диапазон рабочего напряжения

От 8 до 30 В DC

Диапазон сигнала

От 0 до 20 мА, От 4 до 20 мА, От 4 до 20 мА with HART

Класс защиты

В зависимости от блока подсоединений

Номинальное рабочее напряжение DC

24 В DC
