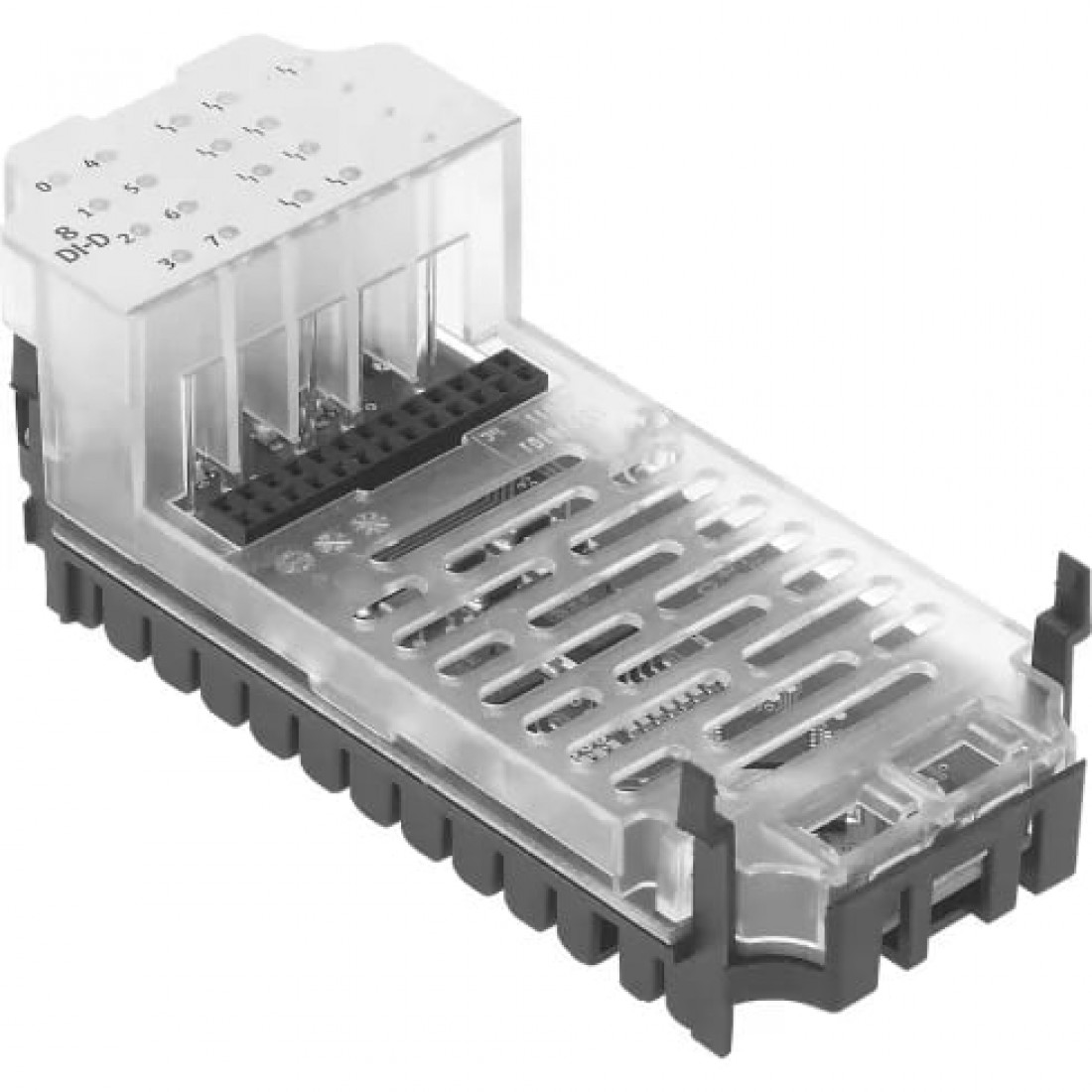

Входной модуль Festo CPX-8DE-D

Общие характеристики

Технические характеристики

Уровень переключения:Сигнал 0: <= 5 V, Сигнал 1: >= 11 V

Массо-габаритные и монтажные характеристики

Размеры W x L x H

(вкл.связывающий блок и разъем), 50 мм x 107 мм x 50 мм

Основные характеристики

Артикул

541480

Группа

Для CPX

Наименование

Входной модуль

Производитель

Festo

Серия товара

CPX

Особенности материалов

Материал корпуса

PA (Полиамид) с армированием; PC (Поликарбонат)

Технические характеристики

Время колебаний на входе

3 мс (0.1 мс, 10 мс, 20 мс, параметризуемый)

Вход логической схемы

PNP (положительное переключение)

Входные характеристики

IEC1131-T2

Диагностика

- Короткое закание/перегрузка канала

Защита (при коротком замыкании)

Внутренний электронный защитный предохранитель для канала

Количество входов

8

Максимальный остаточный ток входа на модуль

0,7 A

Параметры конфигурации

Вход с фильтрацией дребезга; Время удлинения сигнала; Режим после короткого замыкания; Контроль модуля

Светодиодные индикаторы

- 1 группа диагностики, - 8 каналов с диагностикой, - 8 каналов с определение статуса

Собственное потребление тока при рабочем напряжении

Типично 15 мА

Электрическая развязка канал, внутренняя шина

Нет

Электрическая развязка, канал-канал

Нет

Условия эксплуатации

Сопротивление коррозии

1 - Низкая стойкость к коррозии, (встроенные)

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Диапазон рабочего напряжения

От 8 до 30 В DC

Класс защиты

В зависимости от блока подсоединений

Номинальное рабочее напряжение DC

24 В DC
