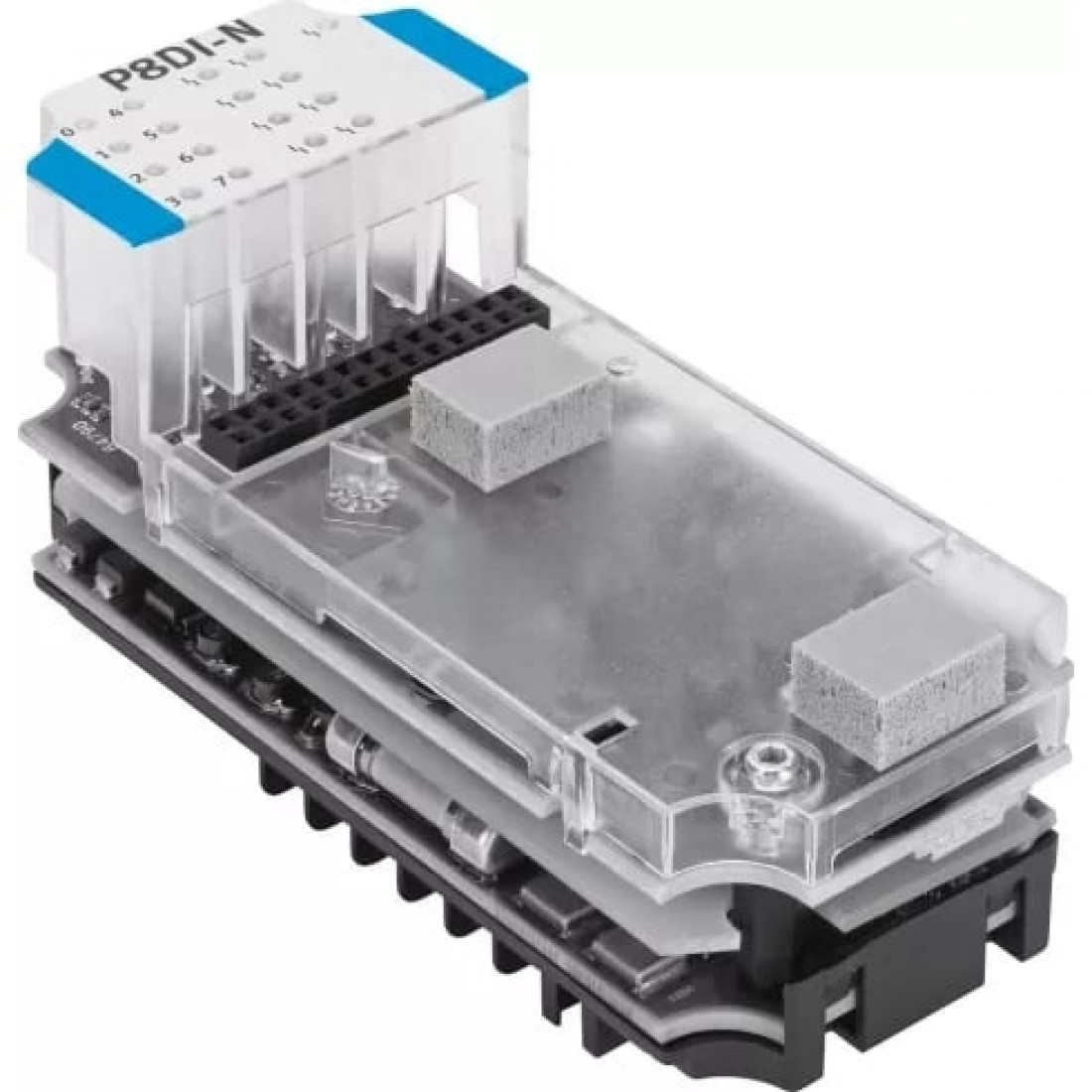

Входной модуль Festo CPX-P-8DE-N-IS

Интерфейс

Максимальная длина линии

200 м

Массо-габаритные и монтажные характеристики

Вес

100 г

Монтажный шаг

50 мм

Размеры W x L x H

(вкл.связывающий блок и разъем), 50 мм x 107 мм x 70 мм

Тип крепления

На соединительном модуле CPX-M-GE..

Основные характеристики

Артикул

565934

Группа

Для CPX-P

Наименование

Входной модуль

Производитель

Festo

Серия товара

CPX

Особенности материалов

Материал корпуса

PA (Полиамид) с армированием; PC (Поликарбонат)

Стандарты

Сертификационный департамент

DNV 15.0192 X, IECEx ZLM 12.0007 X, ZELM 12 ATEX 0500 X

Сертификация взрывозащиты за пределами Евросоюза

EPL Da (BR), EPL Da (IEC-EX), EPL Ga (BR), EPL Ga (IEC-EX)

Технические характеристики

Время колебаний на входе

3 мс (0 мс, 10 мс, 20 мс, параметризуемые)

Входные характеристики

По EN 60947-5-6

Диагностика

- Обрыв кабеля по каналу, - Нарушение граничных значений по каналу, - Короткое замыкание на канал, - Ошибка параметризации

Дополнительные функции

Измерение частоты, Работа счетчика

Защита (при коротком замыкании)

На канал

Количество входов

8

Максимальная внешняя емкость

3 мкФ

Максимальная внешняя индуктивность

125 мГн

Максимальная мощность выхода

42 мВт

Параметры конфигурации

Формат данных; Время задержки входа на канал; Функция входа на канал; Заменяемое значение в случае диагностики на канал; Время удлиннения сигнала на канал; Время счета на канал; Мониторинг граничных значений на канал; Мониторинг короткого замыкания на канал; Мониторинг параметров; Конфигурация счетчика на канал; Верхняя граница на канал; Нижнее граничное значение на канал; Контроль обрыва провода / канала

Поддержание напряжения питания при сбое

20 мс

Светодиодные индикаторы

- 1 группа диагностики, - 8 каналов с диагностикой, - 8 каналов с определение статуса

Собственное потребление тока при рабочем напряжении

Типично 75 мА

Уровень переключения

По EN 60947-5-6

Электрическая развязка канал, внутренняя шина

Да

Электрическая развязка, канал-канал

Нет

Элементы управления

DIL переключатели

Условия эксплуатации

Взрывобезопасная температура окружающей среды

-5°C ≤ Ta ≤ +70°C

Взрывозащита типа (Газ)

[Ex ia Ga] IIC

Взрывозащита типа (Пыль)

[Ex ia Da] IIIC

Защищен от смены полярности

Для рабочего напряжения

Категория ATEX (Газ)

II (1) G

Категория ATEX (Пыль)

II (1) D

Относительная влажность воздуха

95 % (без образования конденсата)

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Допустимые колебания напряжения

± 25 %

Класс защиты

В зависимости от блока подсоединений

Максимальное выходное напряжение

10 В

Максимальный выходной ток

16,8 мА

Номинальное рабочее напряжение DC

24 В DC

Остаточная пульсация

0,4 Vss
