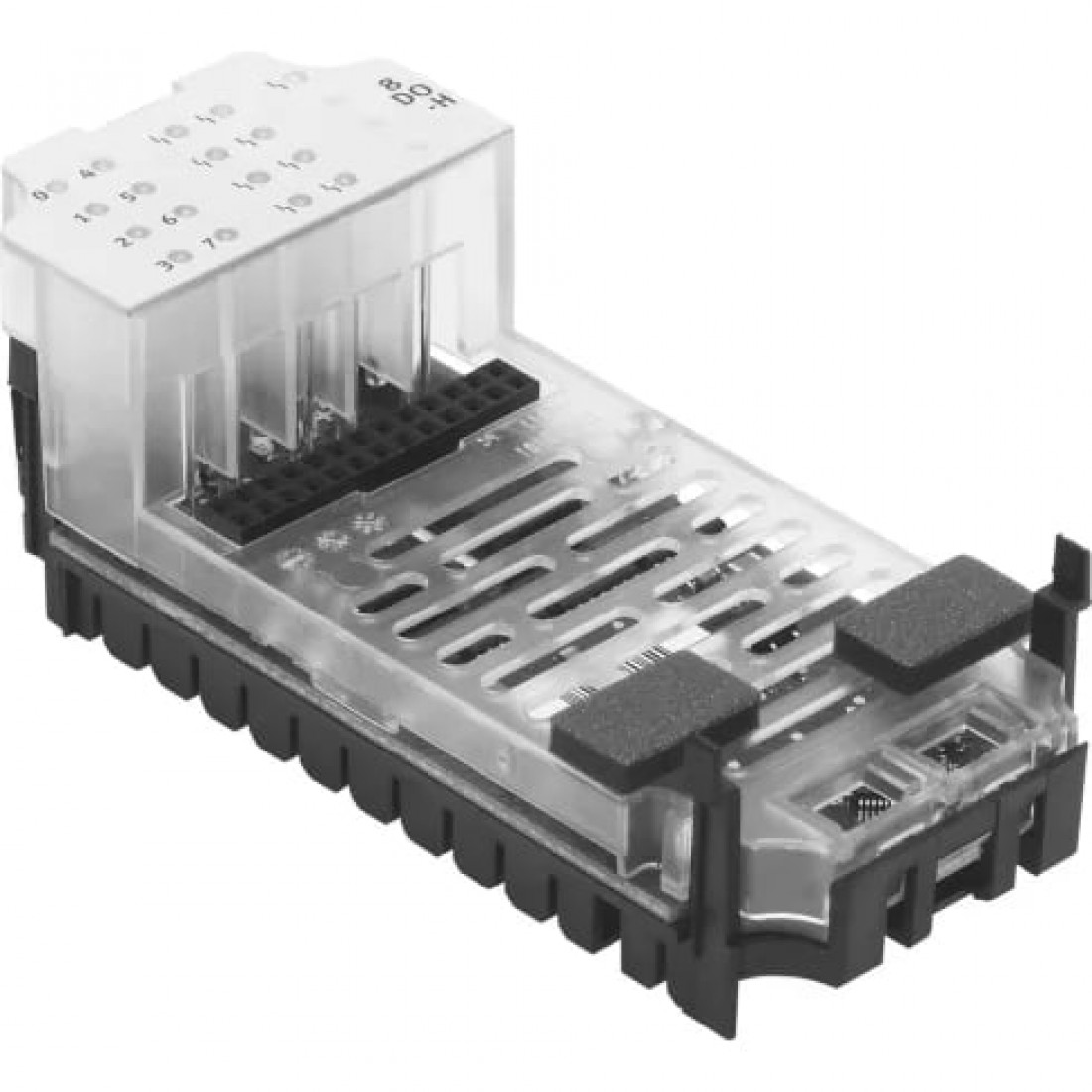

Выходной модуль Festo CPX-8DA-H

Массо-габаритные и монтажные характеристики

Вес

110 г

Высота

38,5 мм

Длина

96,8 мм

Количество выходов

8

Ширина

41 мм

Основные характеристики

Артикул

550204

Группа

Для CPX

Наименование

Выходной модуль

Производитель

Festo

Серия товара

CPX

Особенности материалов

Материал корпуса

PA (Полиамид) с армированием; PC (Поликарбонат)

Технические характеристики

График характеристики, выходы

Основано на IEC1131-T2

Диагностика

- Короткое замыкание/перегрузка канала, - Перенапряжение выходов

Защита (при коротком замыкании)

Внутренний электронный защитный предохранитель для канала, Дополнительное сопротивление

Максимальное электропитание на каждый канал

2,1 A (50 Вт омическая нагрузка), для каждой пары каналов

Максимальный остаточный ток выхода на модуль

8,4 A

Параметры конфигурации

Отказоустойчивость по каждому каналу; Силы по каждому каналу; Нерабочий режим по каждому каналу; Режим после короткого замыкания; Контроль модуля

Светодиодные индикаторы

- 1 группа диагностики, - 8 каналов с диагностикой, - 8 каналов с определение статуса

Собственное потребление тока при рабочем напряжении

Типично 34 мА

Цифровые выходы

PNP (положительное переключение)

Электрическая развязка канал, внутренняя шина

Да, при промежуточном питании

Электрическая развязка, канал-канал

Нет

Условия эксплуатации

Сопротивление коррозии

1 - Низкая стойкость к коррозии, (встроенные)

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Диапазон рабочего напряжения

От 8 до 30 В DC

Класс защиты

В зависимости от блока подсоединений

Номинальное рабочее напряжение DC

24 В DC
