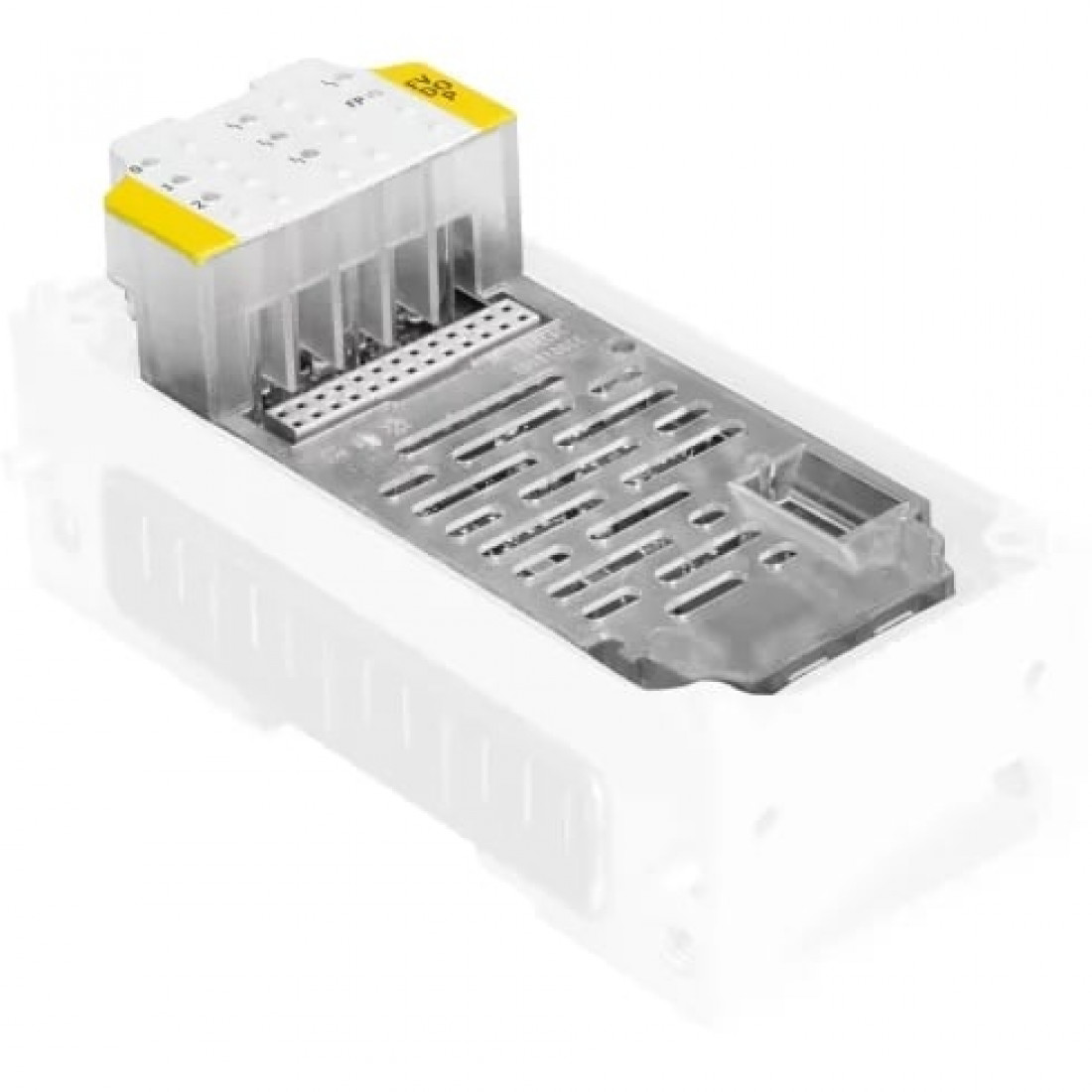

Выходной модуль Festo CPX-FVDA-P2

Дополнительные характеристики

Уровень представления (PL)

Компонент безопасности категория 3, уровень представления е

Функция безопасности

Безопасное отключение напряжения питания для распределителей

Интерфейс

Максимальная длина линии

200 м

Массо-габаритные и монтажные характеристики

Количество выходов

2

Размеры W x L x H

(вкл.связывающий блок и разъем), 50 мм x 107 мм x 55 мм

Основные характеристики

Артикул

1971599

Группа

Для CPX

Наименование

Выходной модуль

Производитель

Festo

Серия товара

CPX

Особенности материалов

Материал корпуса

PA (Полиамид) с армированием; PC (Поликарбонат)

Стандарты

Сертификационный департамент

TUV Rhld 01/205/5294.01/18

Технические характеристики

Возможность отказов в час [1/ч]

1×10-9

Диагностика

- Обрыв кабеля по каналу, - Короткое закание/перегрузка канала, - Перекрестное замыкание, - Перенапряжение клапанов

Допустимая нагрузка на функциональное заземление

400 нФ

Защита (при коротком замыкании)

Внутренний электронный защитный предохранитель для канала

Максимальное время реакции для команды выключения

F_WD_TIME + 23 ms

Максимальное количество адресов для входов

6 байт

Максимальное количество адресов для выходов

6 байт

Максимальное электропитание на каждый канал

1,5 A

Максимальный суммарный ток на каждый модуль

5 A

Параметры конфигурации

Диагностическое действие; Контроль обрыва провода / канала

Примечание по выходам

2 внешних выхода; 1 внутренний канал для отключения электропитания распределителя

Светодиодные индикаторы

- 1 Безаварийный протокол активен, - 1 группа диагностики, - 3 Канальная диагностика, - 3 Статус канала

Собственное потребление тока при рабочем напряжении

Типично 25 мА (питание для электроники), Типично 65 мА (питание нагрузки для распределителя)

Цифровые выходы

РМ переключение

Электрическая развязка канал, внутренняя шина

Да, при промежуточном питании

Электрическая развязка, канал-канал

Нет

Условия эксплуатации

Сопротивление коррозии

1 - Низкая стойкость к коррозии, (встроенные)

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Уровень целостности безопасности (SIL)

Безопасное отключение/SIL3

Электрические характеристики

Допустимые колебания напряжения

-15 % / +20 %

Класс защиты

В зависимости от блока подсоединений

Номинальное рабочее напряжение DC

24 В DC

Остаточная пульсация

2 Vpp внутри диапазона напряжения
