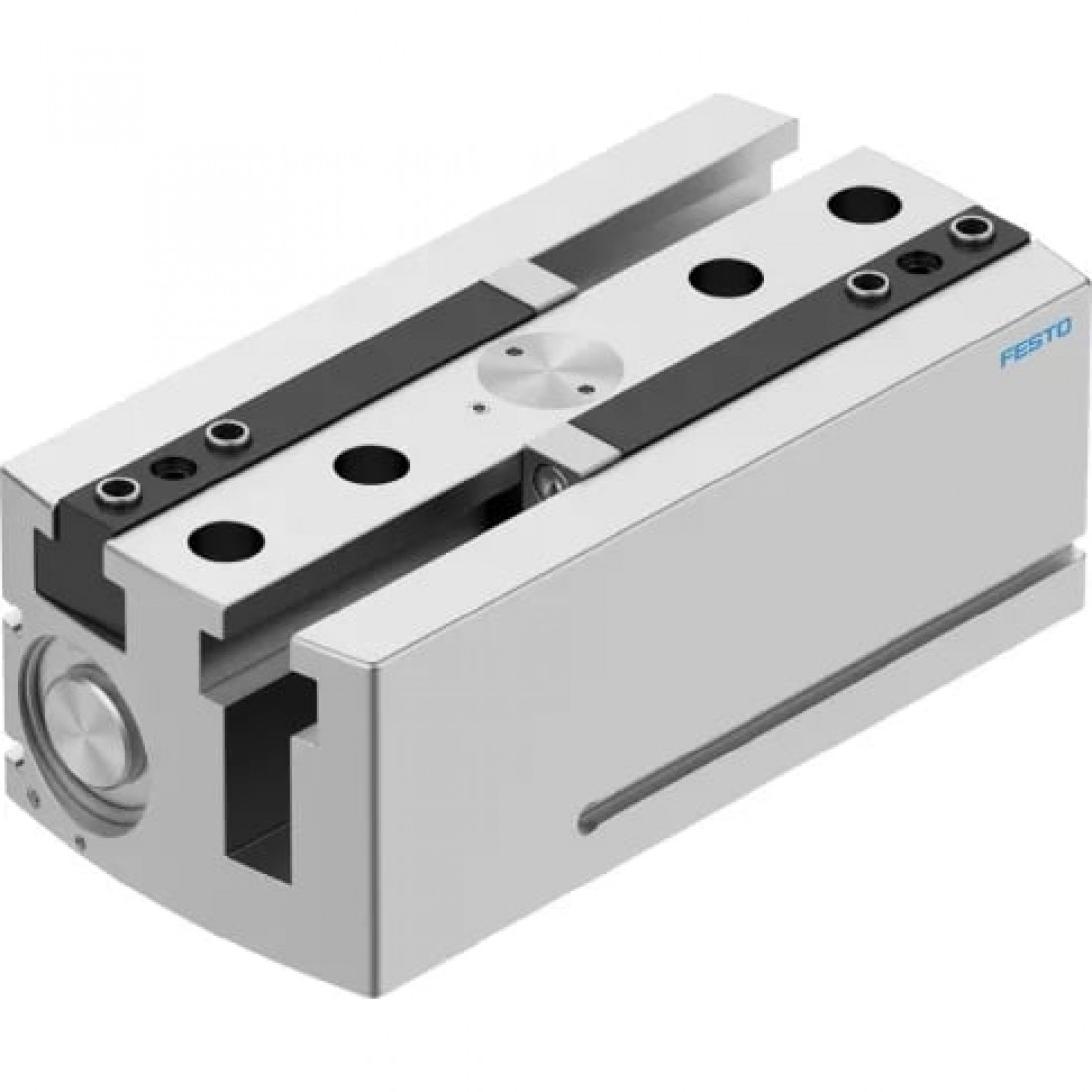

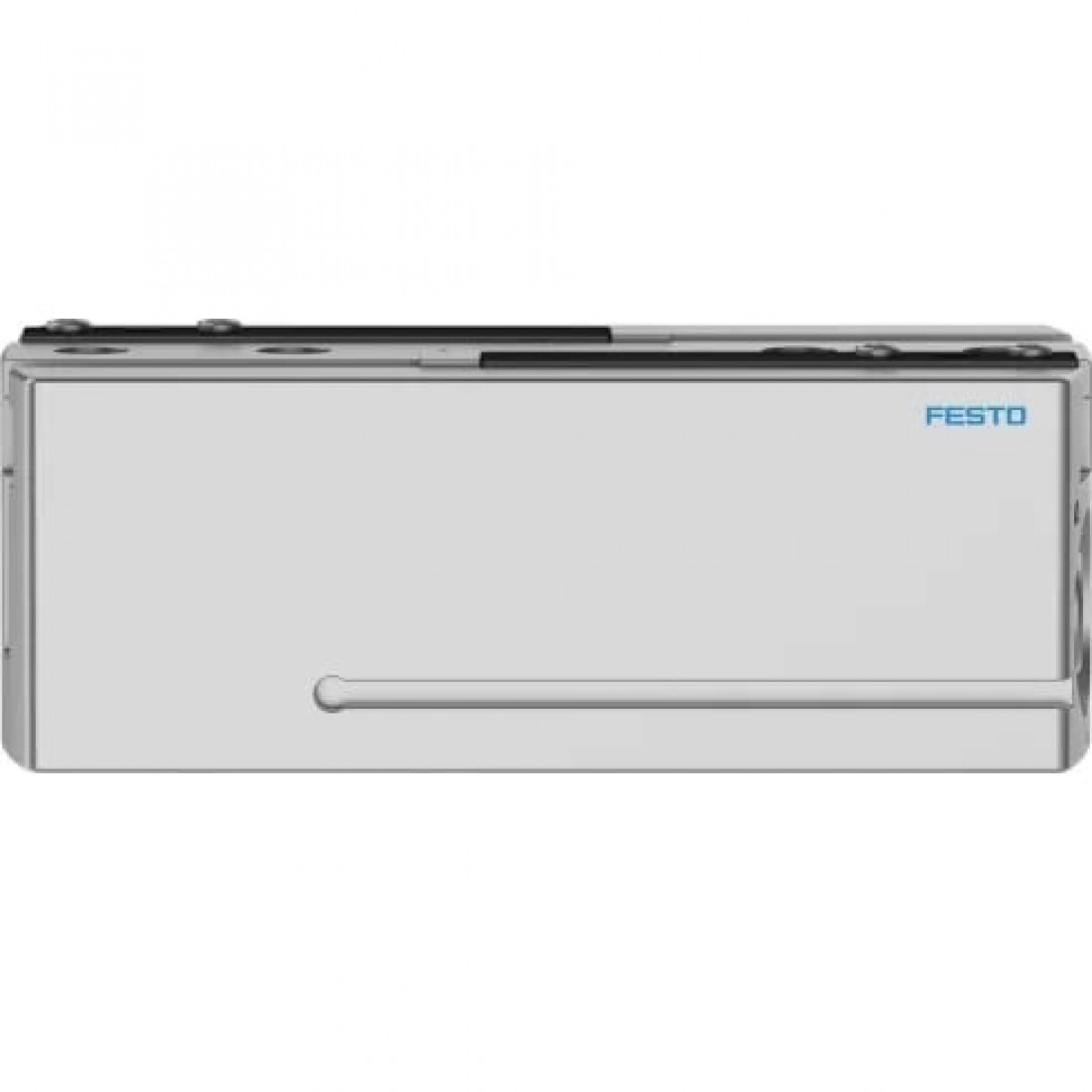

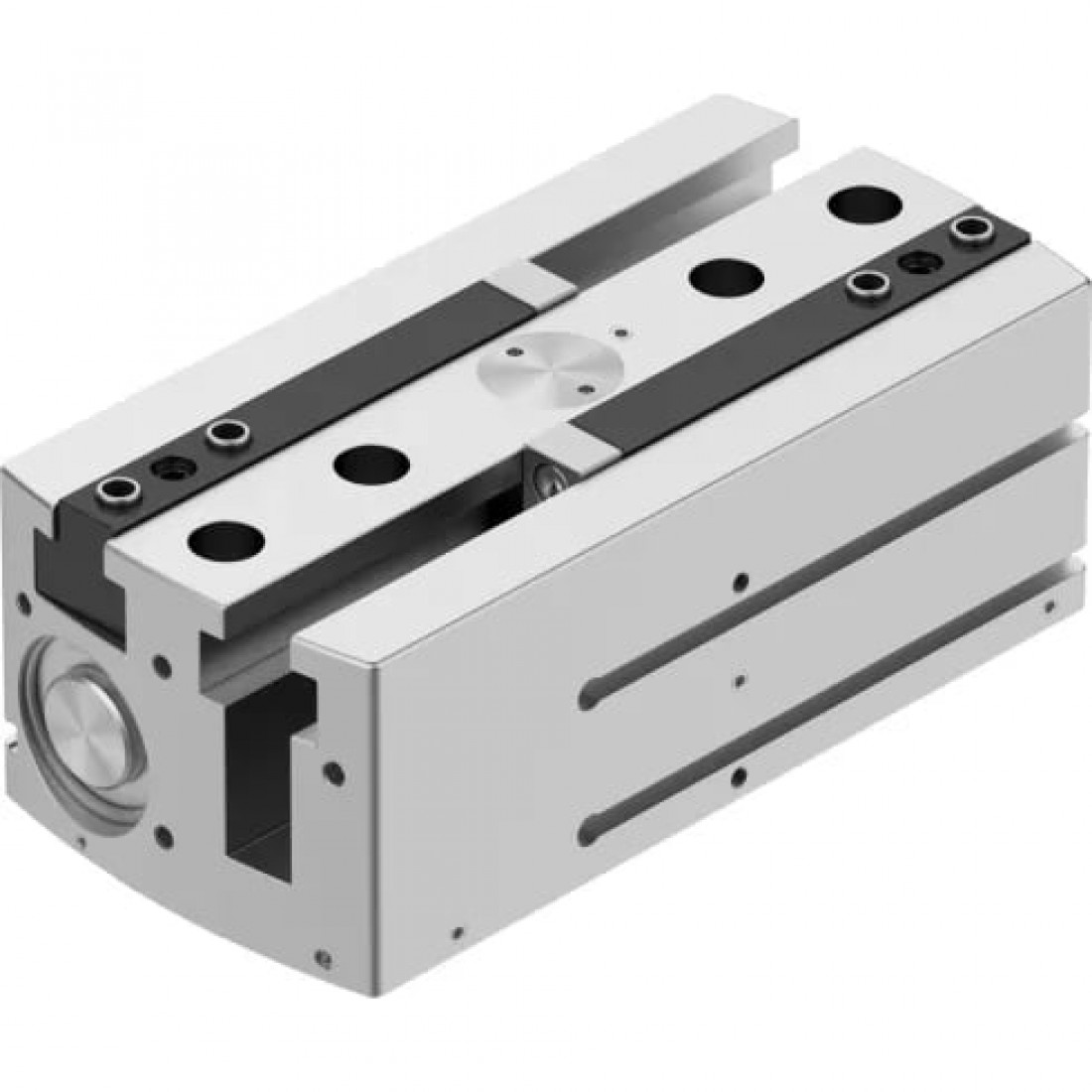

Захват параллельный с большим ходом Festo HGPL-40-80-A-B

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Вес

4.800 г

Размер

40

Тип конструкции

двойной поршень, Направляющая, Золотниковый, Т-образный, Рейка и шестерня

Тип крепления

Внутренняя резьба и центрирующая втулка, Со сквозным отверстием и центрирующей втулкой

Основные характеристики

Артикул

3361490

Наименование

Параллельный захват

Производитель

Festo

Серия товара

HGPL

Особенности материалов

Материал губок захвата

Закаленная сталь

Материал корпуса

Алюминий гладкое анодирование

Технические характеристики

Интервалы между смазкой направляющих

5 Mio SP

Количество губок захватов

2

Максимальная точность повторения

< 0,2 мм

Максимальная частота работы захвата

< 1 гц

Максимальное усилие на губку захвата Fz, статическое

2.500 Н

Максимальный вес на внешний палец захвата

420 г

Максимальный люфт губок захвата Sz

< 0,05 мм

Максимальный момент на захвате Mx, статичный

125 Нм

Максимальный момент на захвате My, статичный

80 Нм

Максимальный момент на захвате Mz, статичный

100 Нм

Максимальный угловой люфт захвата ax, ay

< 0,2 °

Массовый момент инерции

198,87 кг·см²

Минимальное время закрытия при 6 бар

438 мс

Минимальное время открытия при 6 бар

414 мс

Общее усилие при 6 бар, закрытие

1.216 Н

Общий момент захвата при 6 бар, открытие

1.038 Н

Определение позиции

Для герконов

Присоединение 2

M5

Симметрично относительно оси

≤ 0,2 мм

Точность повторения, захват

< 0,03 мм

Усилие захвата каждой губки при 6 бар, открытие

519 Н

Усилие захвата каждой губки при 6 бар, смыкание

608 Н

Функция захвата

Параллельный

Ход каждой губки захвата

80 мм

Условия эксплуатации

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От +5 °C до +60 °C
