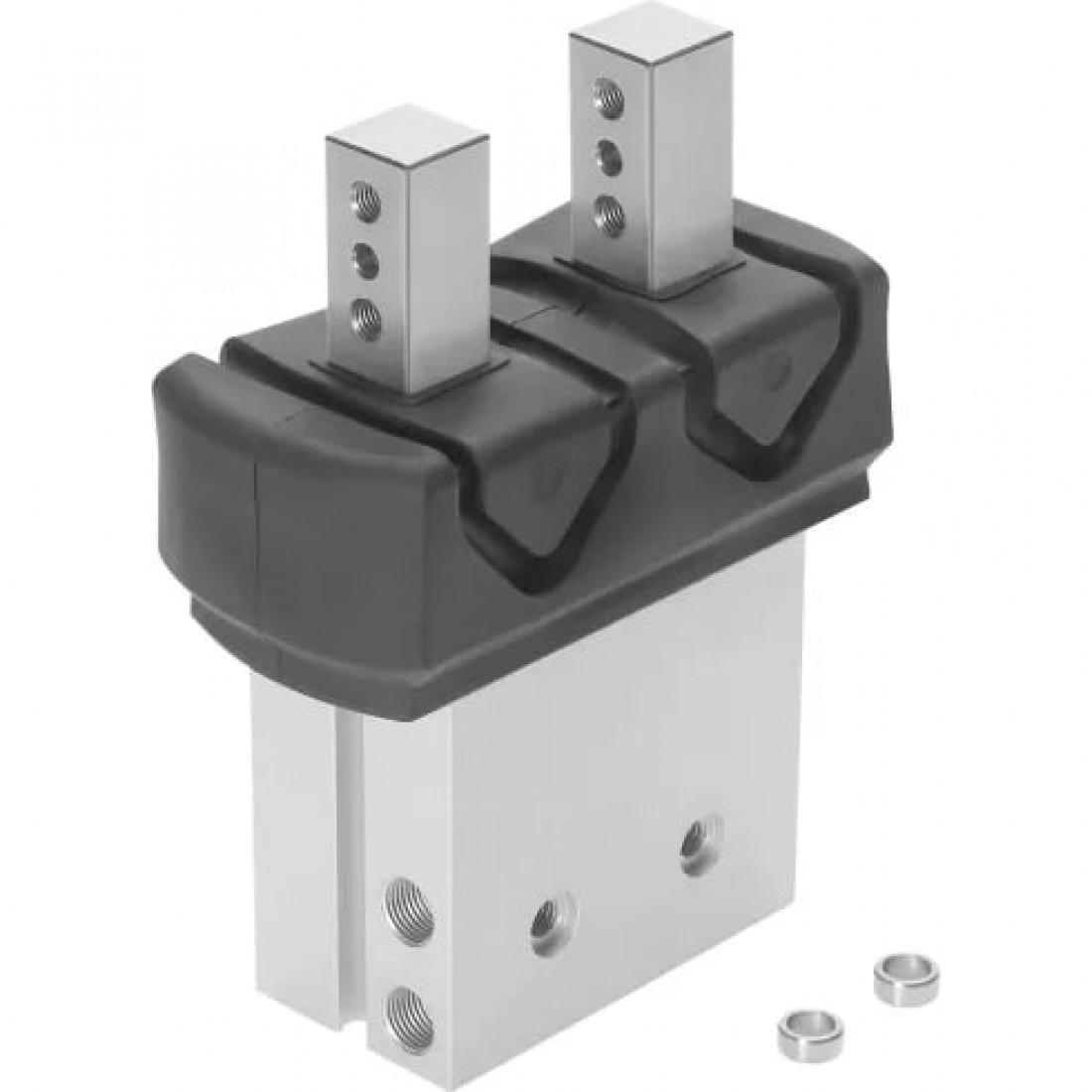

Захват параллельный самоцентрирующийся Festo HGP-16-A-B-SSK

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Вес

197 г

Высота

84,4 мм

Длина

67 мм

Размер

16

Тип конструкции

Рычаг

Тип крепления

Внутренняя резьба и центрирующая втулка, Со сквозным отверстием и центрирующей втулкой

Ширина

30 мм

Основные характеристики

Артикул

539636

Наименование

Параллельный захват

Производитель

Festo

Серия товара

HGP

Особенности материалов

Материал губок захвата

Легированная сталь

Материал закрывающей крышки

TPV (Термопластичный вулканизат)

Материал корпуса

Алюминий твердое анодирование

Технические характеристики

Количество губок захватов

2

Максимальная точность повторения

0,2 мм

Максимальная частота работы захвата

4 Гц

Максимальное усилие на губку захвата Fz, статическое

90 Н

Максимальный вес на внешний палец захвата

40 г

Максимальный момент на захвате Mx, статичный

3,3 Нм

Максимальный момент на захвате My, статичный

3,3 Нм

Максимальный момент на захвате Mz, статичный

3,3 Нм

Массовый момент инерции

0,47 кг·см²

Минимальное время закрытия при 6 бар

60 мс

Минимальное время открытия при 6 бар

44 мс

Общее усилие при 6 бар, закрытие

160 Н

Общий момент захвата при 6 бар, открытие

140 Н

Определение позиции

Для герконов

Присоединение 2

M3

Точность повторения, захват

< 0,04 мм

Усилие захвата каждой губки при 6 бар, открытие

70 Н

Усилие захвата каждой губки при 6 бар, смыкание

80 Н

Функция захвата

Параллельный

Ход каждой губки захвата

5 мм

Условия эксплуатации

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

1 - Низкая стойкость к коррозии

Температура окружающей среды

От +5 °C до +60 °C

Электрические характеристики

Класс защиты

IP54
