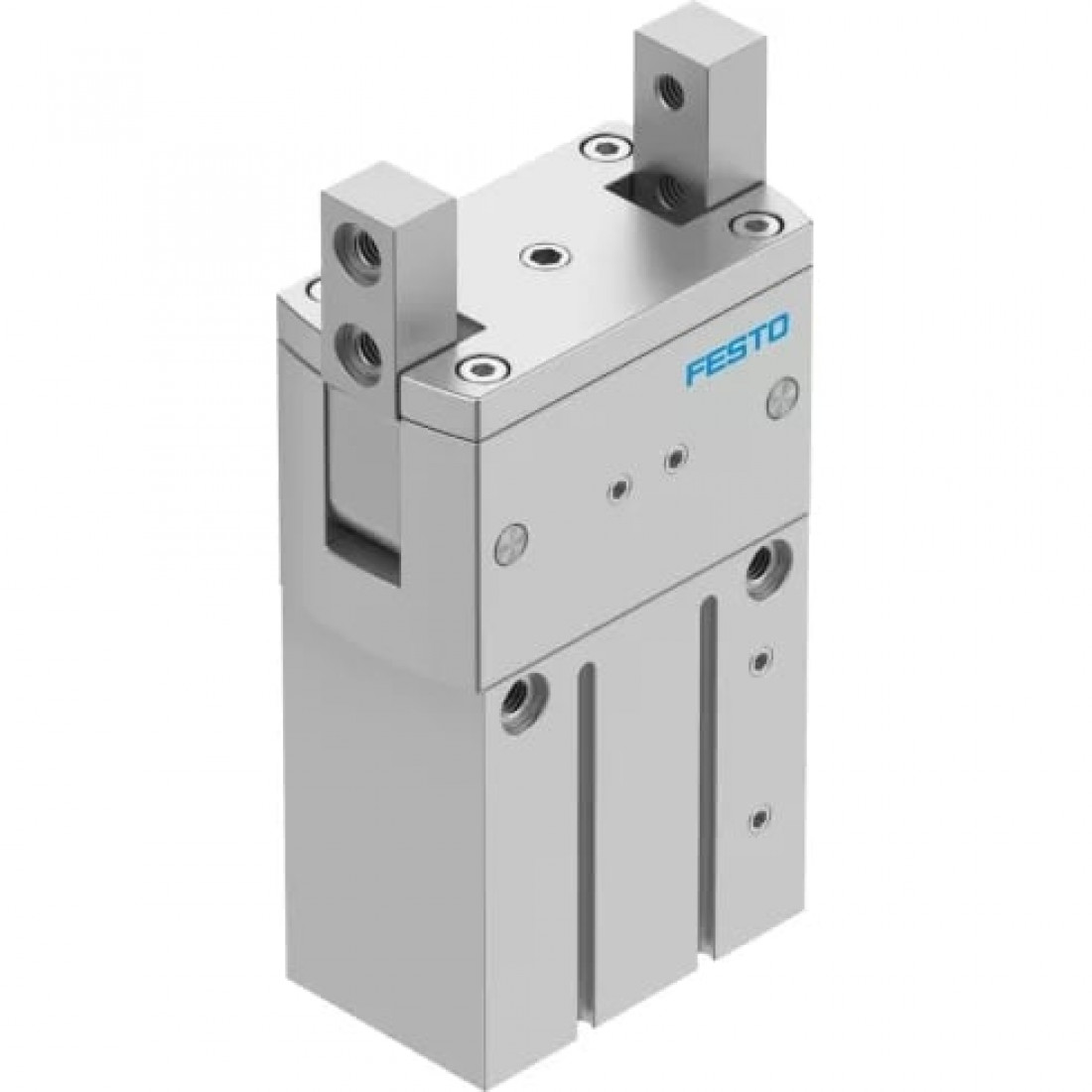

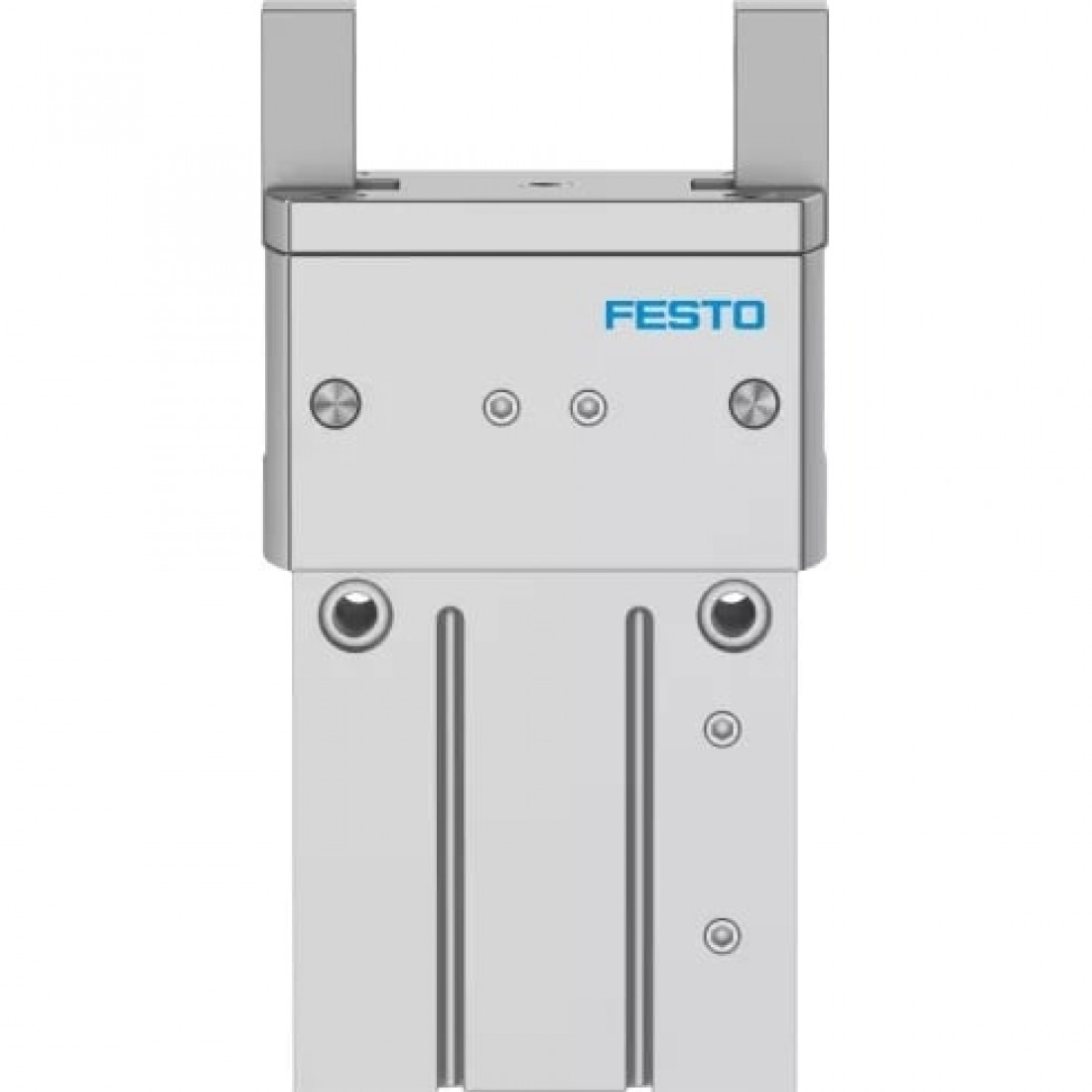

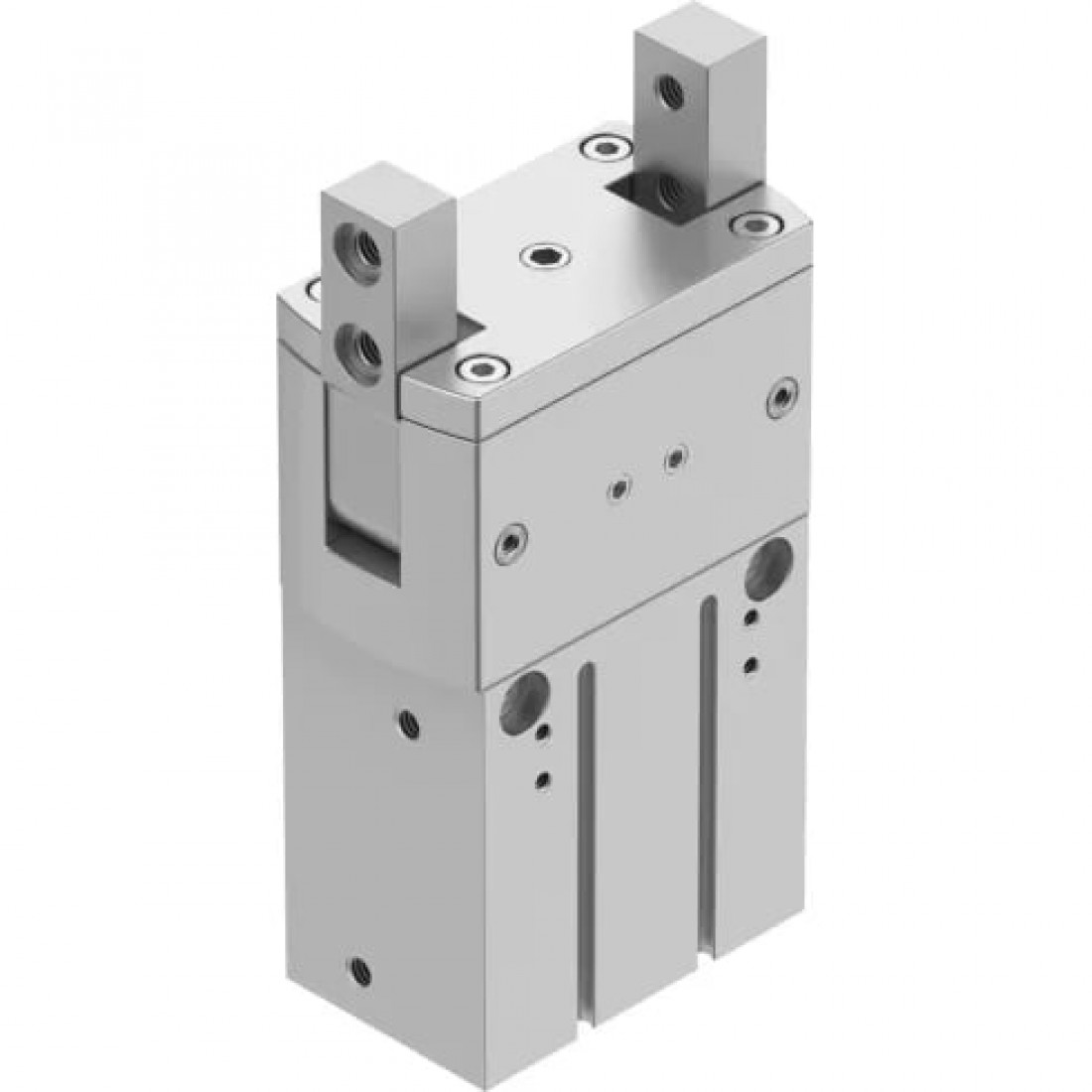

Захват радиальный Festo HGRT-32-A-G2

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Вес

940 г

Высота

137 мм

Длина

76 мм

Размер

32

Тип конструкции

Последовательность перемещения по направляющей

Тип крепления

Внутренняя резьба и центрирующая втулка

Ширина

40 мм

Основные характеристики

Артикул

563911

Наименование

Радиальный захват

Производитель

Festo

Серия товара

HGRT

Особенности материалов

Материал губок захвата

Закаленная сталь

Материал корпуса

Алюминий гладкое анодирование

Технические характеристики

Интервалы между смазкой направляющих

10 Mio SP

Количество губок захватов

2

Максимальная точность повторения

≤ 0,2 мм

Максимальная частота работы захвата

<= 3 Гц

Максимальное усилие на губку захвата Fz, статическое

280 Н

Максимальный момент на захвате My, статичный

13,5 Нм

Максимальный момент на захвате Mz, статичный

1,3 Нм

Максимальный угловой люфт захвата ax, ay

<= 0,1 °

Максимальный угол раскрытия

180 °

Массовый момент инерции

5,03 кг·см²

Минимальное время закрытия при 6 бар

337 мс

Минимальное время открытия при 6 бар

503 мс

Определение позиции

Для герконов; Для индуктивных датчиков

Присоединение 2

M5

Симметрично относительно оси

≤ 0,2 мм

Точность повторения, захват

<= 0,02 мм

Функция захвата

Радиальный

Условия эксплуатации

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От +5 °C до +60 °C
