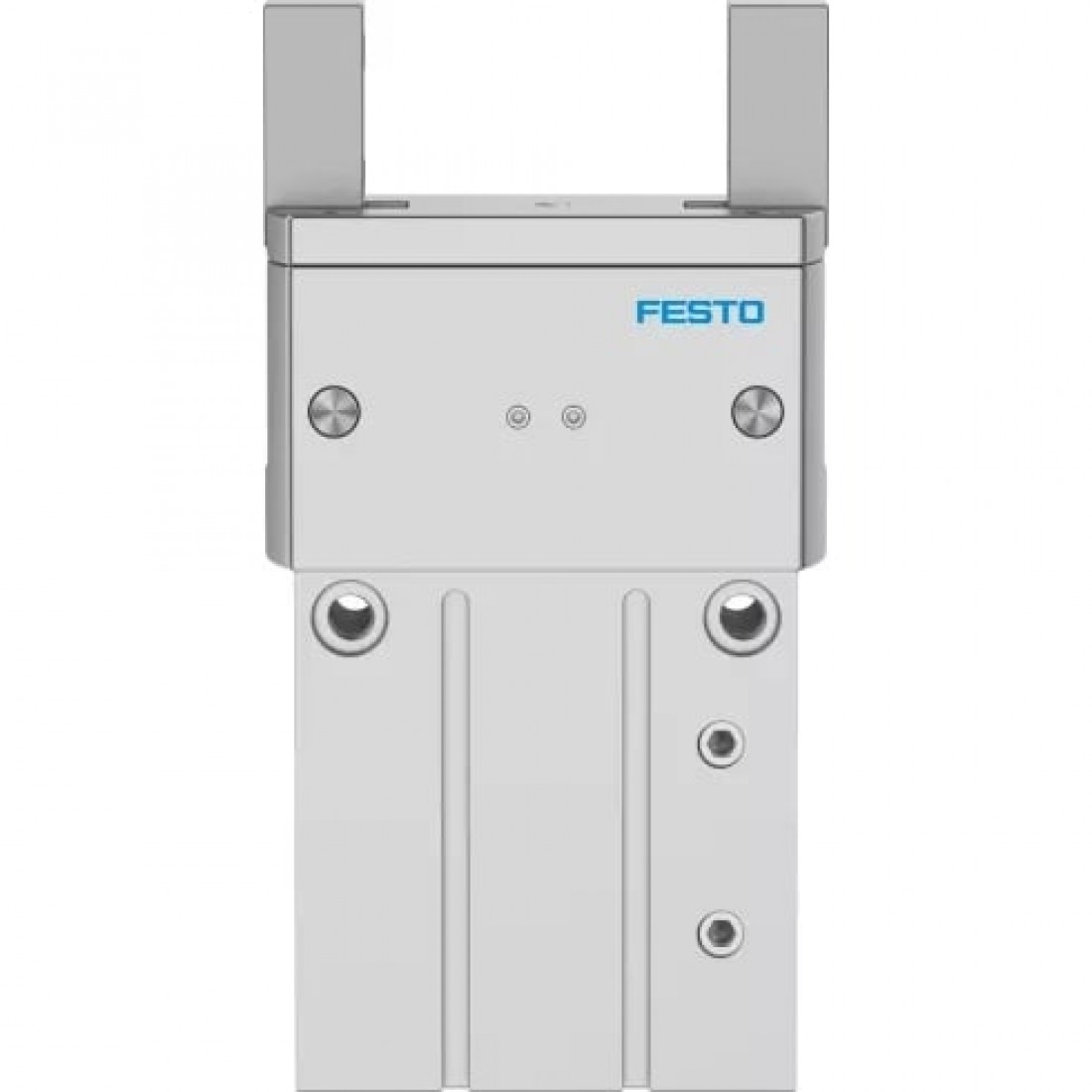

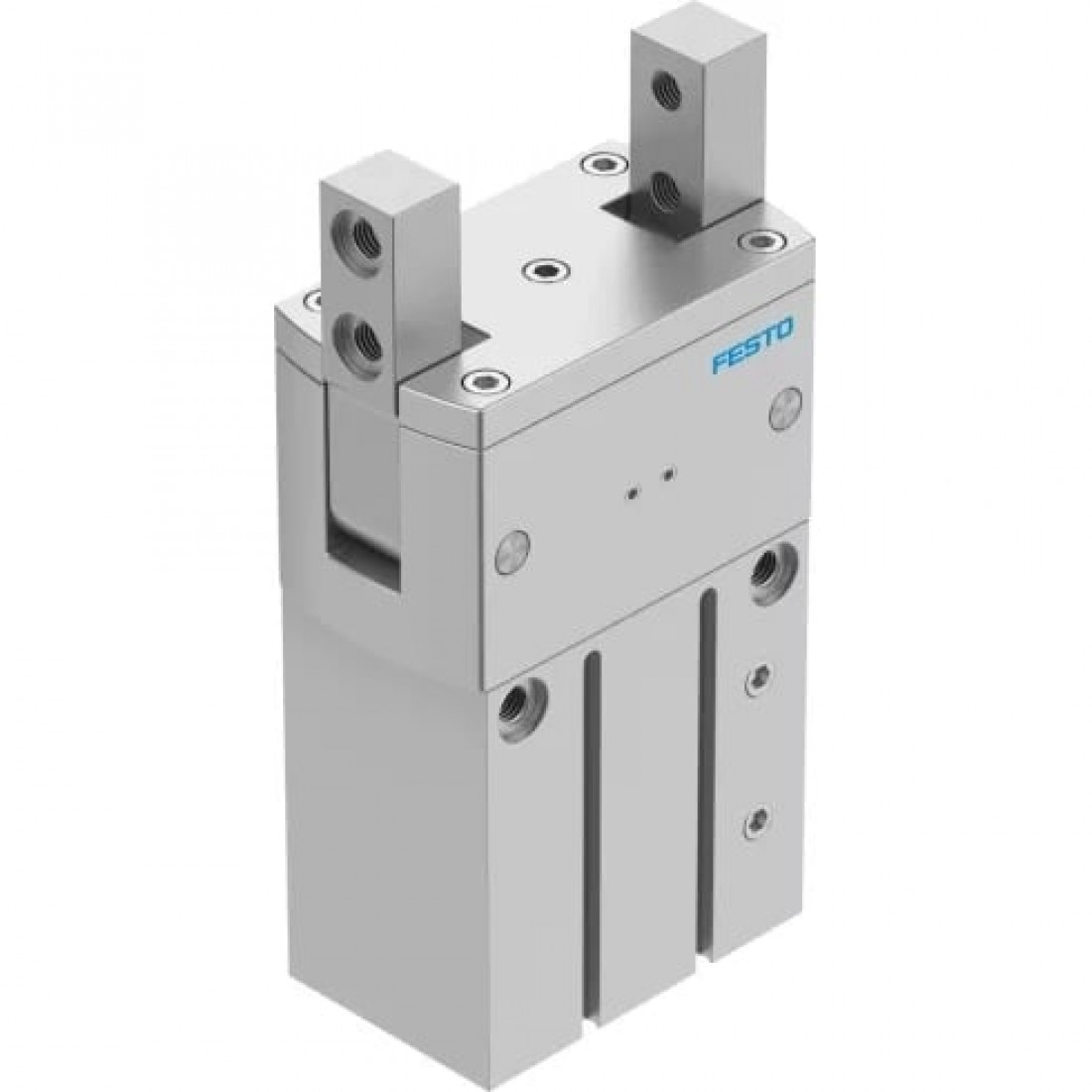

Захват радиальный Festo HGRT-50-A-G2

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Вес

3500 г

Высота

215,5 мм

Длина

118,8 мм

Размер

50

Тип конструкции

Последовательность перемещения по направляющей

Тип крепления

Внутренняя резьба и центрирующая втулка

Тип резьбы

G

Ширина

64 мм

Основные характеристики

Артикул

563915

Наименование

Радиальный захват

Производитель

Festo

Серия товара

HGRT

Особенности материалов

Материал губок захвата

Закаленная сталь

Материал корпуса

Алюминий гладкое анодирование

Технические характеристики

Интервалы между смазкой направляющих

10 Mio SP

Количество губок захватов

2

Максимальная точность повторения

≤ 0,2 мм

Максимальная частота работы захвата

<= 2 Гц

Максимальное усилие на губку захвата Fz, статическое

1.200 Н

Максимальный момент на захвате My, статичный

35 Нм

Максимальный момент на захвате Mz, статичный

10 Нм

Максимальный угловой люфт захвата ax, ay

<= 0,1 °

Максимальный угол раскрытия

180 °

Массовый момент инерции

47,7 кг·см²

Минимальное время закрытия при 6 бар

355 мс

Минимальное время открытия при 6 бар

490 мс

Определение позиции

Для герконов; Для индуктивных датчиков

Присоединение 2

1/8

Симметрично относительно оси

≤ 0,2 мм

Точность повторения, захват

<= 0,02 мм

Функция захвата

Радиальный

Условия эксплуатации

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От +5 °C до +60 °C
