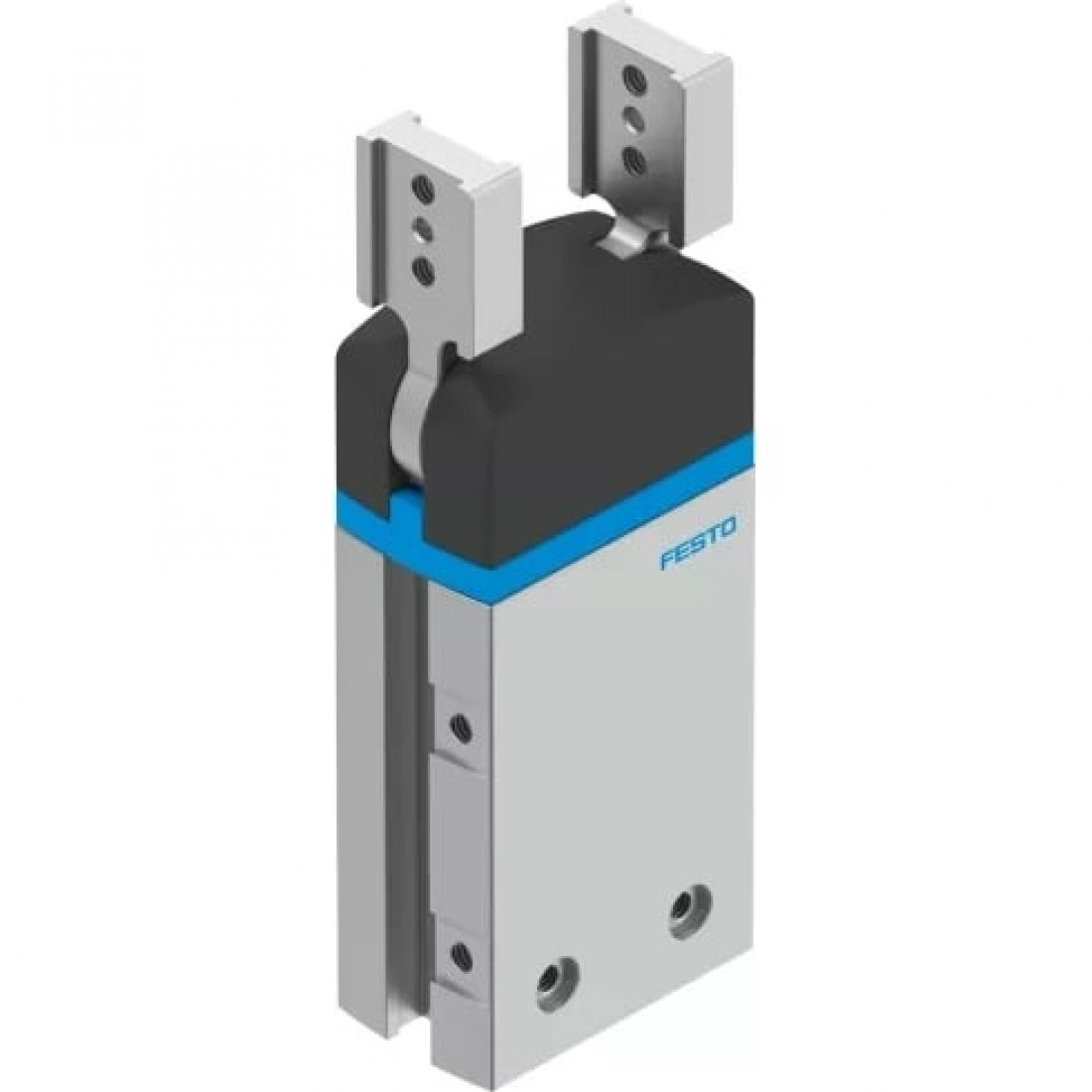

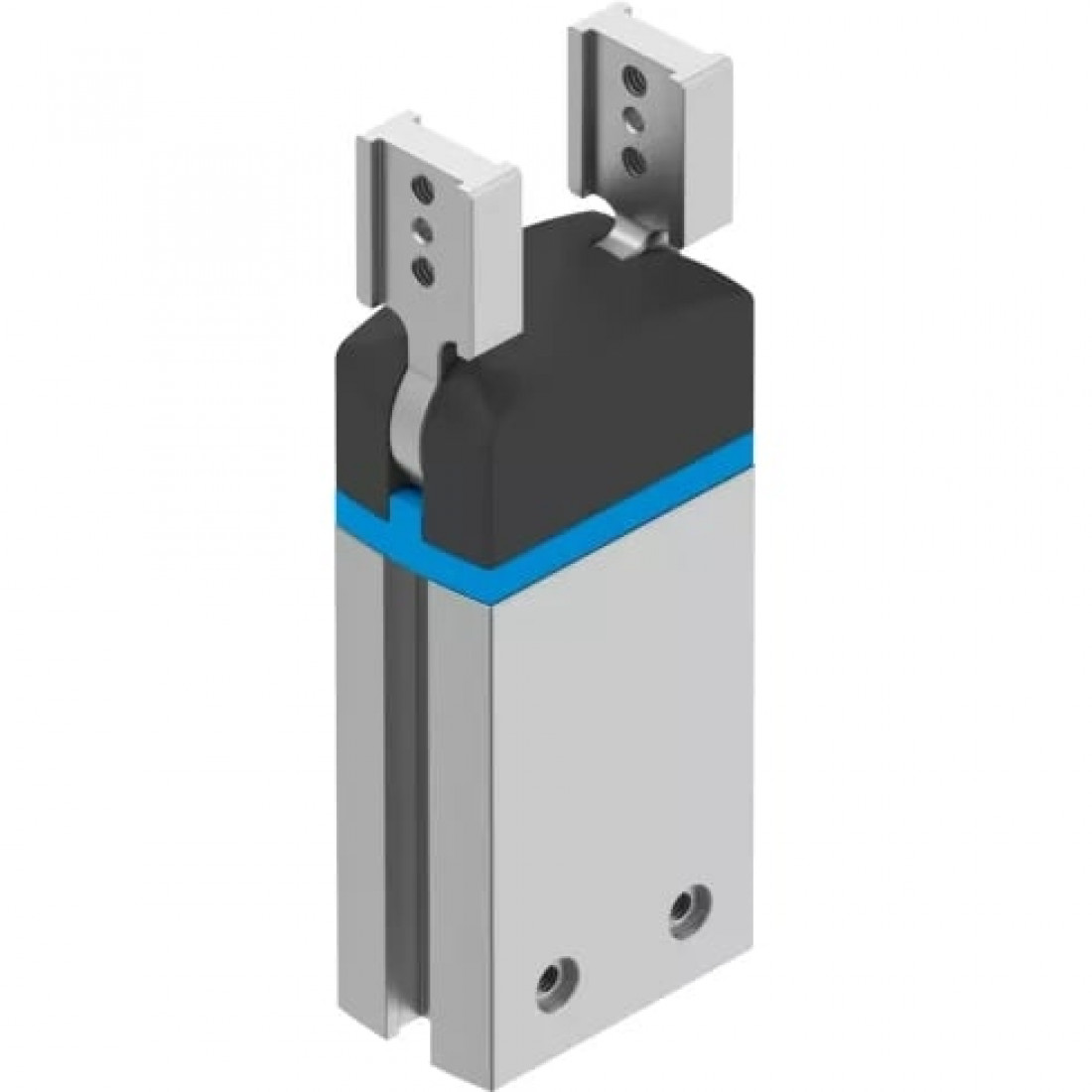

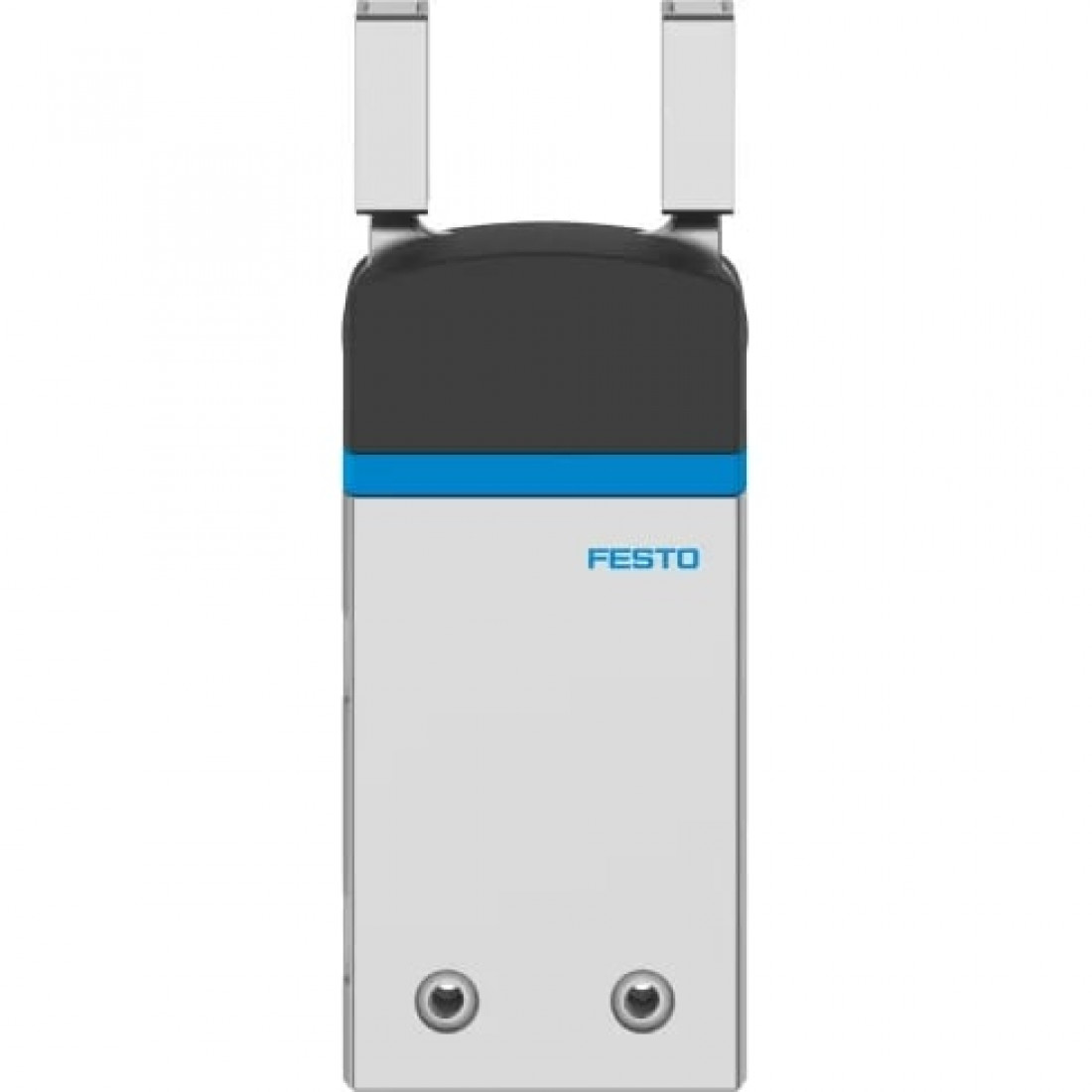

Захват радиальный стандартный Festo DHRS-16-A-NC

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Вес

118 г

Высота

89,6 мм

Длина

33,9 мм

Размер

16

Тип конструкции

Последовательность перемещения по направляющей

Тип крепления

Опция, Внутренняя резьба и центрирующая втулка, Со сквозным отверстием и центрирующей втулкой

Ширина

19 мм

Основные характеристики

Артикул

1310161

Наименование

Радиальный захват

Производитель

Festo

Серия товара

DHRS

Особенности материалов

Материал губок захвата

Легированная сталь

Материал закрывающей крышки

PA (Полиамид)

Материал корпуса

Алюминиевый сплав анодированный

Технические характеристики

Гарантированное усилие захвата

На закрытие

Количество губок захватов

2

Максимальная точность повторения

≤ 0,2 мм

Максимальная частота работы захвата

<= 4 Гц

Максимальное усилие на губку захвата Fz, статическое

40 Н

Максимальный момент на захвате Mx, статичный

1,3 Нм

Максимальный момент на захвате My, статичный

1,3 Нм

Максимальный момент на захвате Mz, статичный

1,3 Нм

Максимальный угол раскрытия

180 °

Массовый момент инерции

0,15 кг

Минимальное время закрытия при 6 бар

43 мс

Минимальное время открытия при 6 бар

75 мс

Определение позиции

Для герконов

Присоединение 2

M3

Симметрично относительно оси

≤ 0,2 мм

Точность повторения, захват

<= 0,1 мм

Функция захвата

Радиальный

Условия эксплуатации

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

1 - Низкая стойкость к коррозии

Температура окружающей среды

От +5 °C до +60 °C
