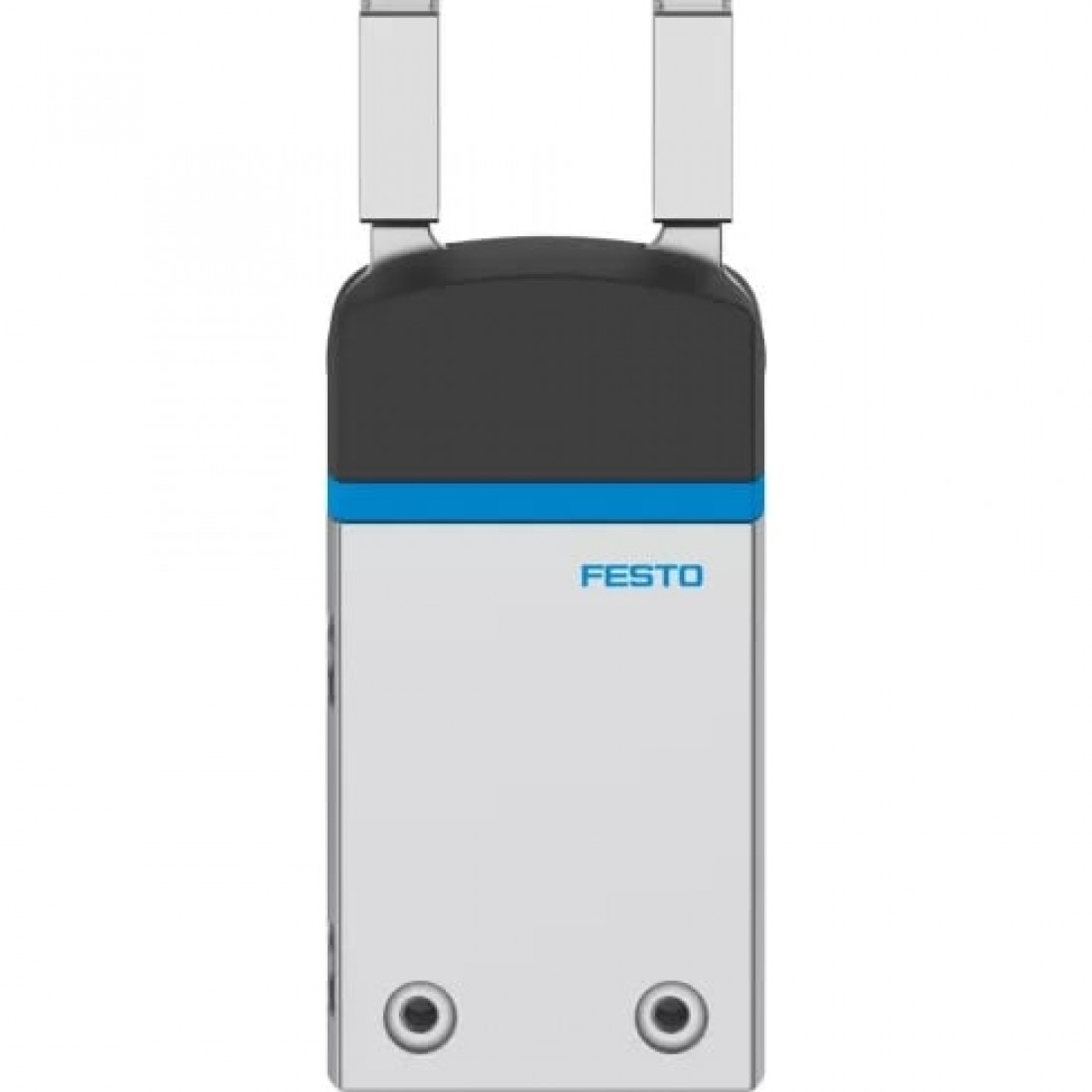

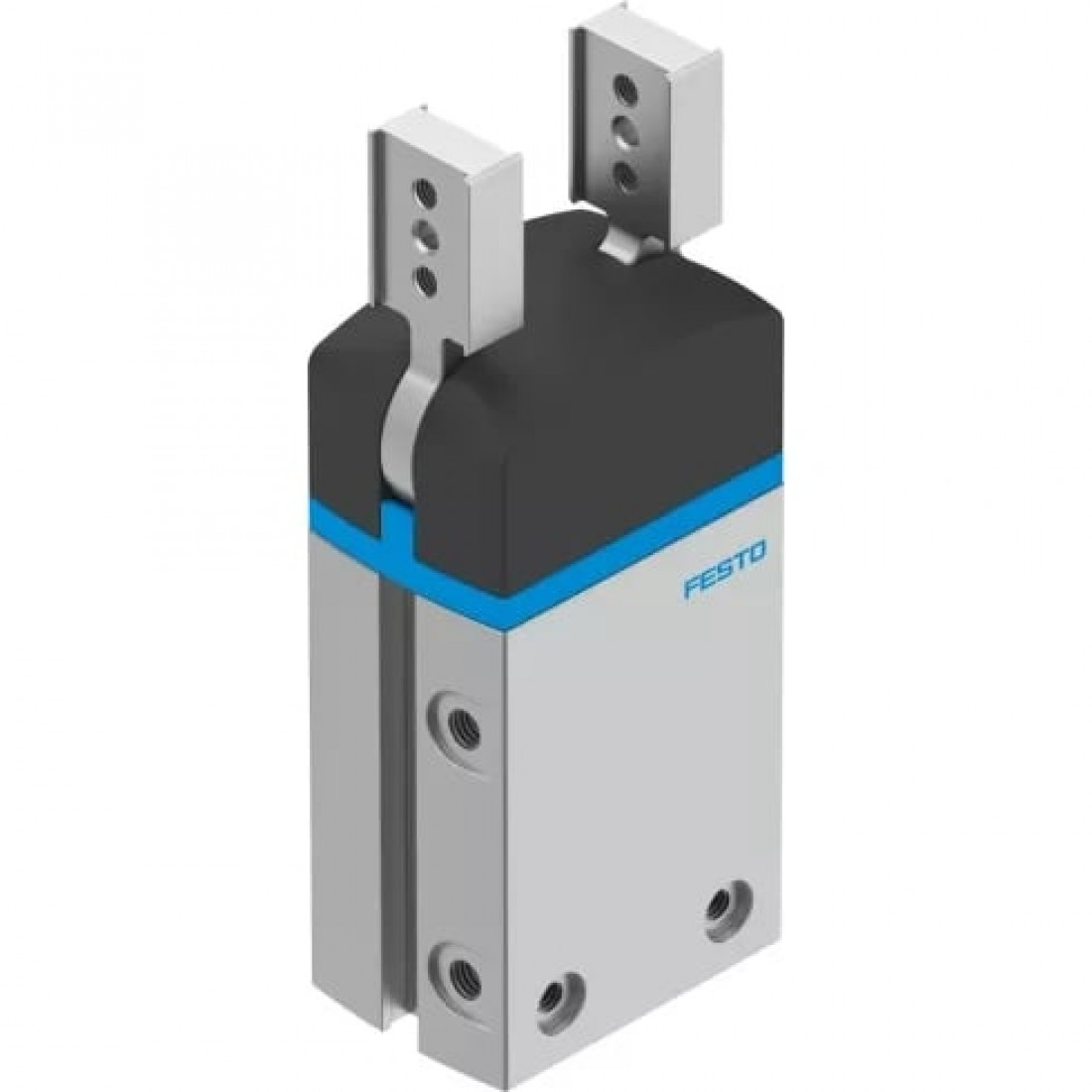

Захват радиальный стандартный Festo DHRS-25-A

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Вес

270 г

Высота

108,8 мм

Длина

43,9 мм

Размер

25

Тип конструкции

Последовательность перемещения по направляющей

Тип крепления

Опция, Внутренняя резьба и центрирующая втулка, Со сквозным отверстием и центрирующей втулкой

Ширина

29,5 мм

Основные характеристики

Артикул

1310162

Наименование

Радиальный захват

Производитель

Festo

Серия товара

DHRS

Особенности материалов

Материал губок захвата

Легированная сталь

Материал закрывающей крышки

PA (Полиамид)

Материал корпуса

Алюминиевый сплав анодированный

Технические характеристики

Количество губок захватов

2

Максимальная точность повторения

≤ 0,2 мм

Максимальная частота работы захвата

<= 3 Гц

Максимальное усилие на губку захвата Fz, статическое

75 Н

Максимальный момент на захвате Mx, статичный

3,2 Нм

Максимальный момент на захвате My, статичный

3,2 Нм

Максимальный момент на захвате Mz, статичный

3,2 Нм

Максимальный угол раскрытия

180 °

Массовый момент инерции

0,69 кг·см²

Минимальное время закрытия при 6 бар

105 мс

Минимальное время открытия при 6 бар

102 мс

Общее усилие при 6 бар, закрытие

215 Нсм

Общий момент захвата при 6 бар, открытие

233 Нсм

Определение позиции

Для герконов

Присоединение 2

M5

Симметрично относительно оси

≤ 0,2 мм

Точность повторения, захват

<= 0,1 мм

Функция захвата

Радиальный

Условия эксплуатации

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

1 - Низкая стойкость к коррозии

Температура окружающей среды

От +5 °C до +60 °C
