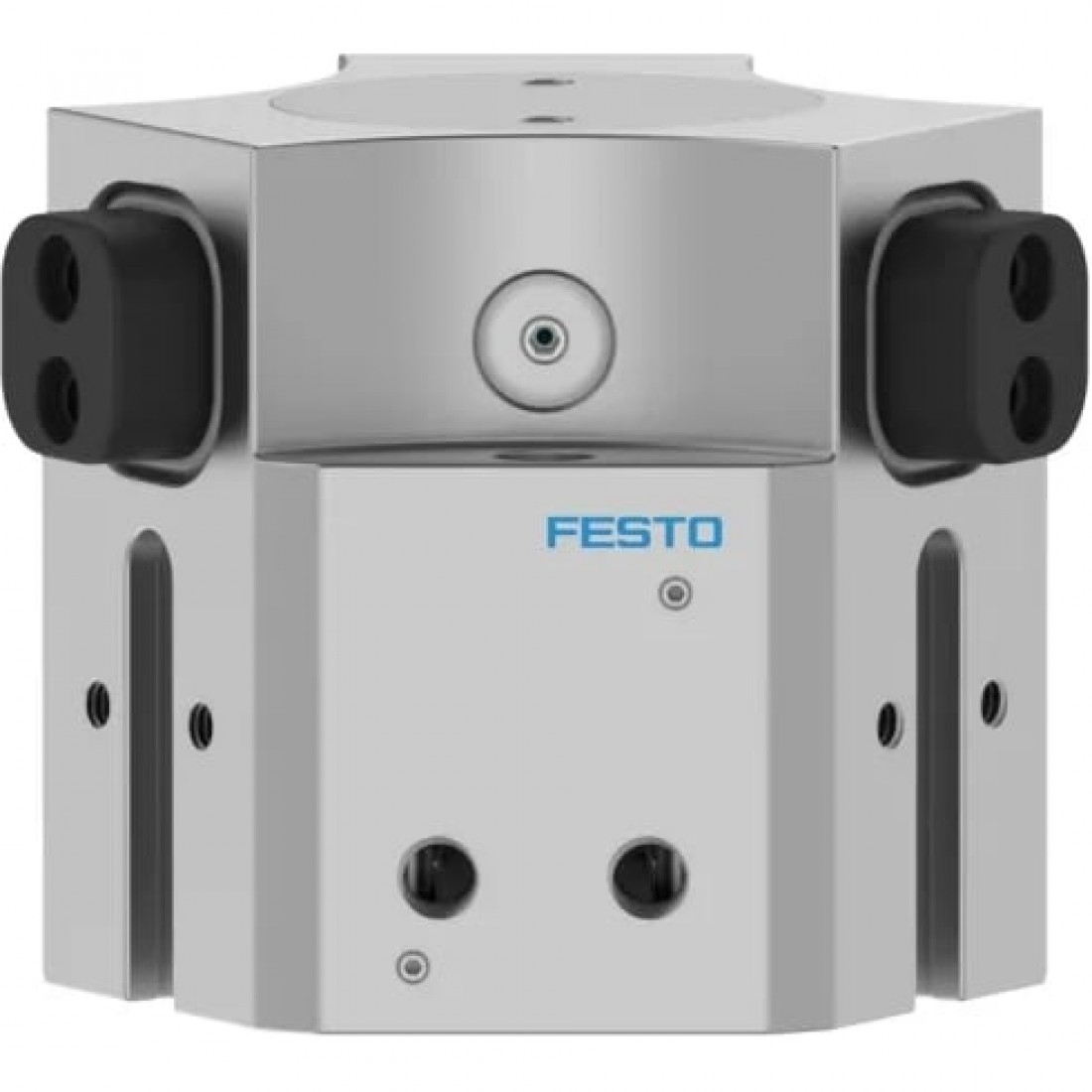

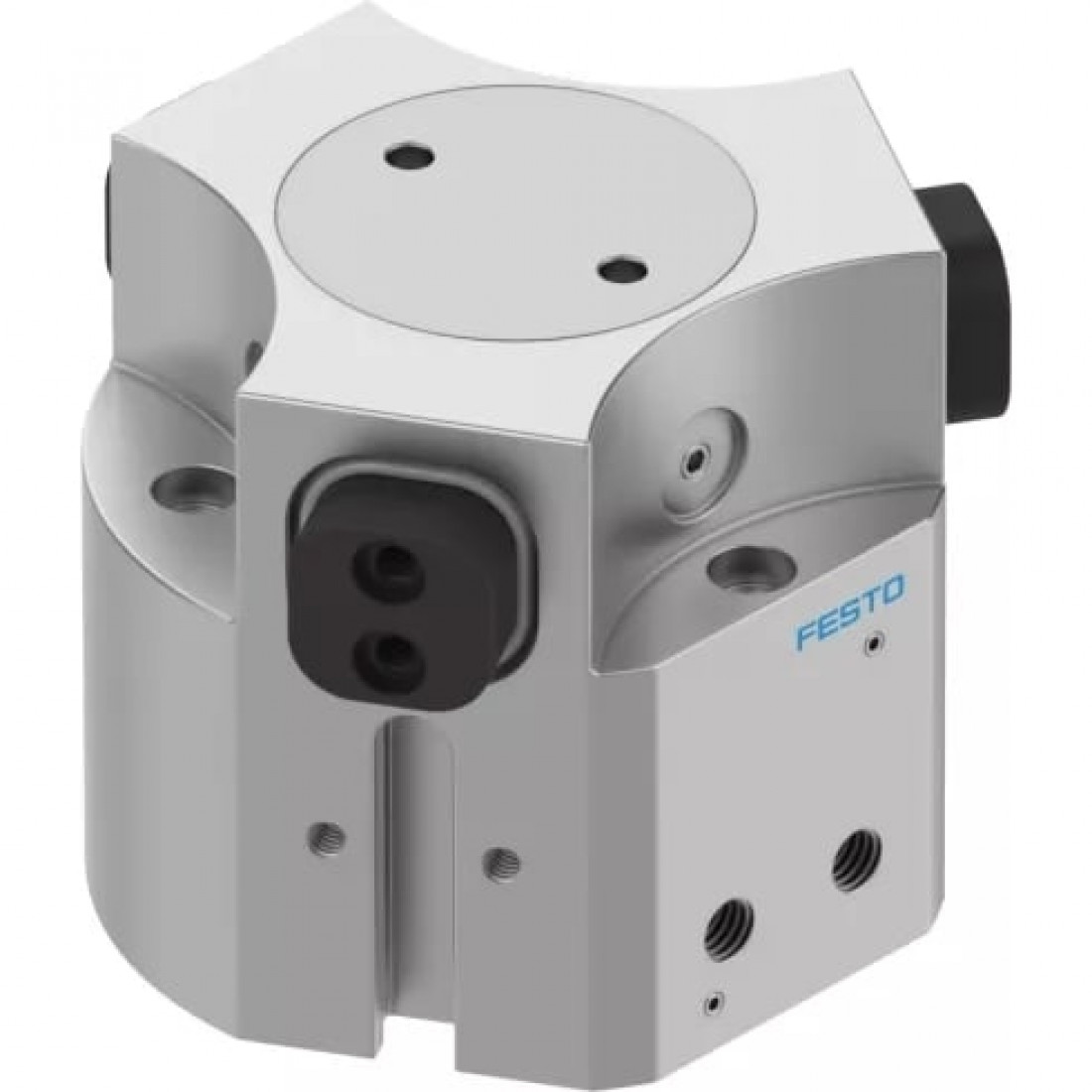

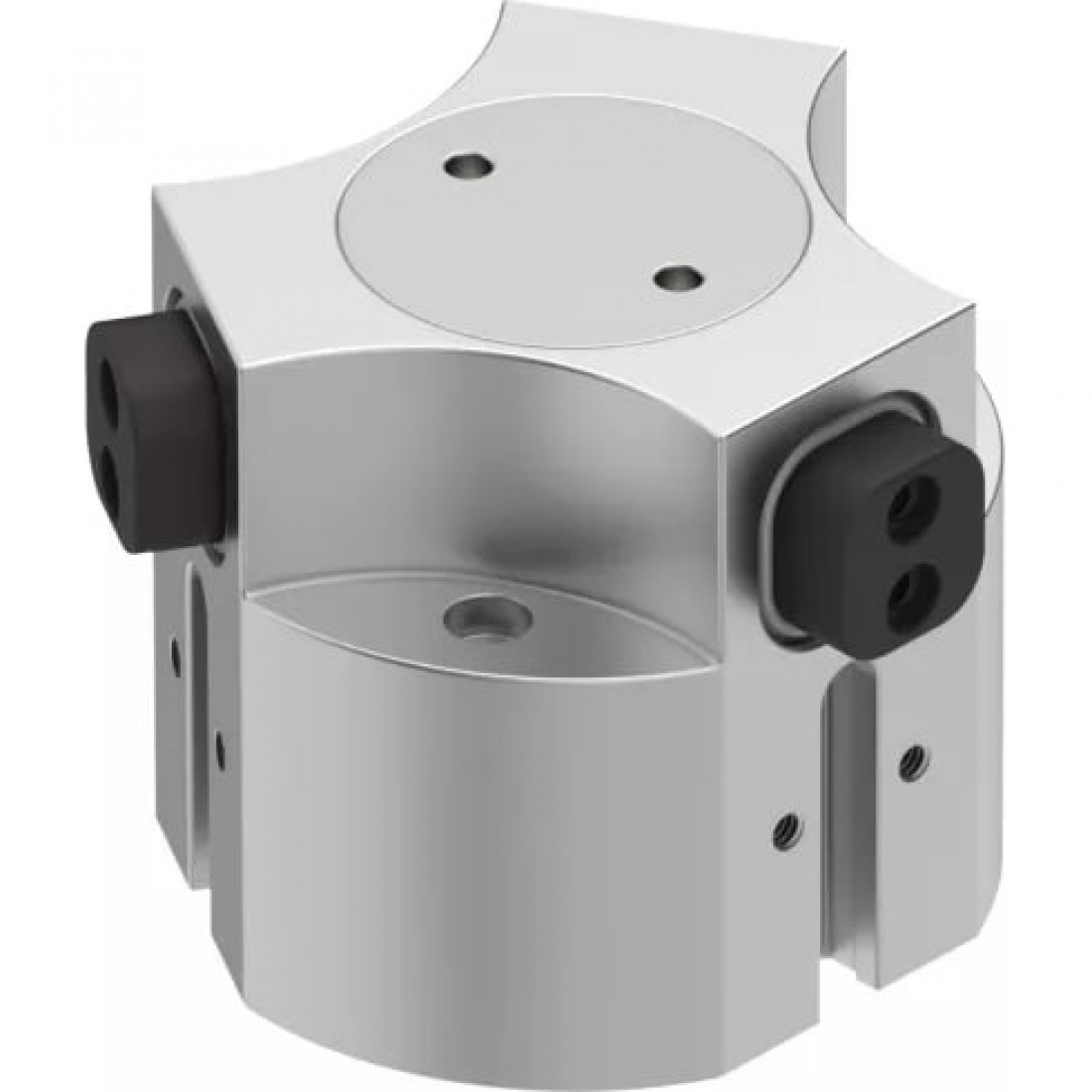

Захват трехточечный герметичный Festo HGDD-35-A-G1

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Вес

370 г

Размер

35

Тип конструкции

Наклонная плоскость, Последовательность перемещения по направляющей

Тип крепления

Опция, С отверстием и шпонкой, С внутренней резьбой и шпонкой

Основные характеристики

Артикул

1163038

Наименование

Трехточечный захват

Производитель

Festo

Серия товара

HGDD

Особенности материалов

Материал губок захвата

Закаленная сталь

Материал закрывающей крышки

Легированная сталь, нержавеющая

Материал корпуса

Алюминиевый сплав анодированный

Технические характеристики

Гарантированное усилие захвата

На открытие

Интервалы между смазкой направляющих

5 Mio SP

Количество губок захватов

3

Максимальная точность повторения

≤ 0,2 мм

Максимальная частота работы захвата

<= 4 Гц

Максимальное усилие на губку захвата Fz, статическое

300 Н

Максимальный вес на внешний палец захвата

57 г

Максимальный люфт губок захвата Sz

≤ 0,05 мм

Максимальный момент на захвате Mx, статичный

12 Нм

Максимальный момент на захвате My, статичный

8 Нм

Максимальный момент на захвате Mz, статичный

8 Нм

Максимальный угловой люфт захвата ax, ay

<= 0,1 °

Массовый момент инерции

1,37 кг·см²

Минимальное время закрытия при 6 бар

85 мс

Минимальное время открытия при 6 бар

38 мс

Определение позиции

Для герконов

Пневматическое подключение, воздух обдува

M3

Присоединение 2

M5

Рабочее давление, воздух обдува

От 0 до 0,5 бар

Симметрично относительно оси

≤ 0,2 мм

Точность повторения, захват

<= 0,03 мм

Функция захвата

3-точечный

Ход каждой губки захвата

4 мм

Условия эксплуатации

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От +5 °C до +60 °C

Электрические характеристики

Класс защиты

IP65
