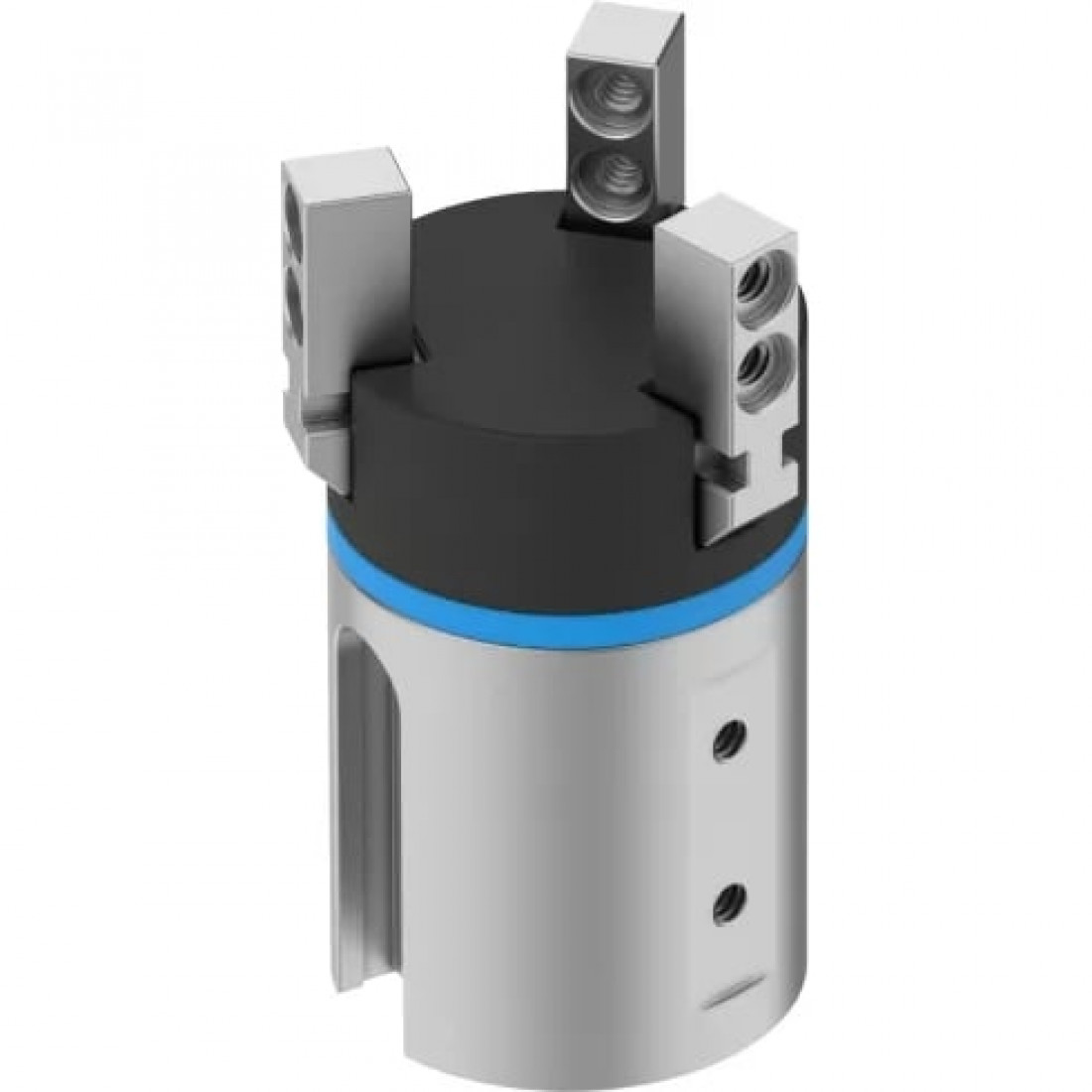

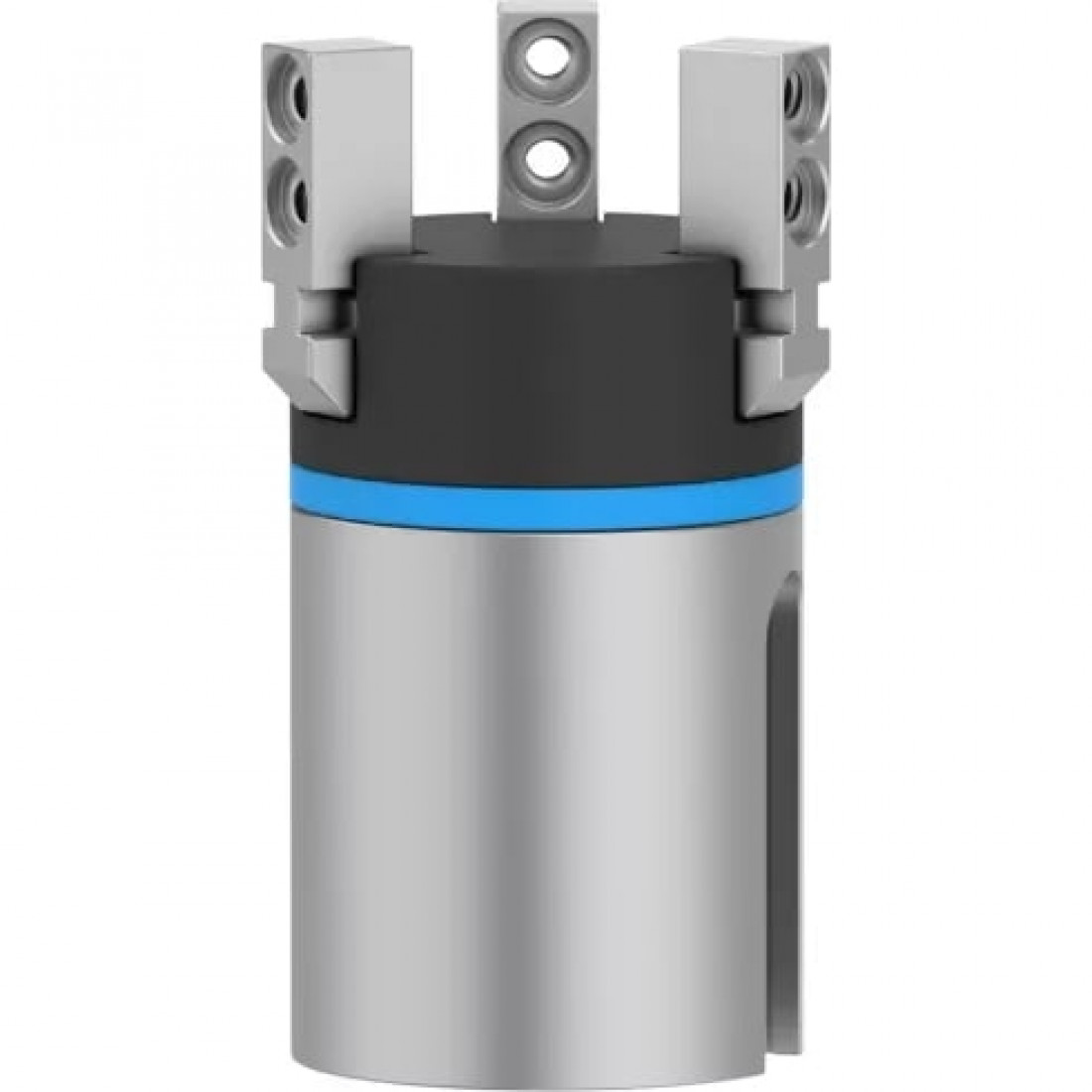

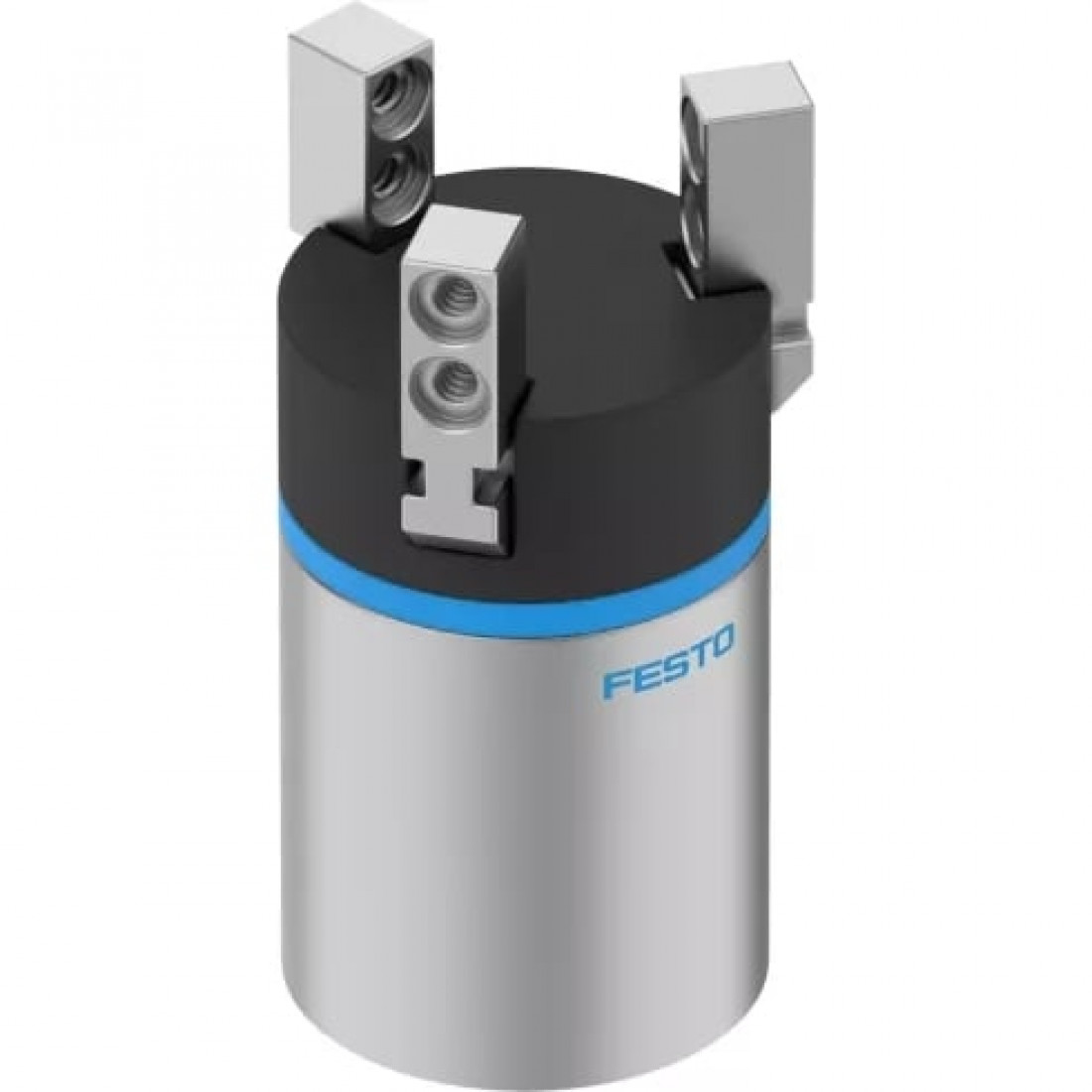

Захват трехточечный стандартный Festo DHDS-16-A

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Вес

96 г

Размер

16

Тип конструкции

Рычаг, Последовательность перемещения по направляющей

Тип крепления

С внутренней резьбой и шпонкой

Основные характеристики

Артикул

1259491

Наименование

Трехточечный захват

Производитель

Festo

Серия товара

DHDS

Особенности материалов

Материал губок захвата

Легированная сталь, нержавеющая

Материал закрывающей крышки

PA (Полиамид)

Материал корпуса

Алюминиевый сплав анодированный

Технические характеристики

Интервалы между смазкой направляющих

10 Mio SP

Количество губок захватов

3

Максимальная точность повторения

≤ 0,2 мм

Максимальная частота работы захвата

<= 4 Гц

Максимальное усилие на губку захвата Fz, статическое

50 Н

Максимальный вес на внешний палец захвата

50 г

Максимальный люфт губок захвата Sz

<= 0,02 мм

Максимальный момент на захвате Mx, статичный

2 Нм

Максимальный момент на захвате My, статичный

2 Нм

Максимальный момент на захвате Mz, статичный

2 Нм

Максимальный угловой люфт захвата ax, ay

<= 0,5 °

Массовый момент инерции

0,136 кг·см²

Минимальное время закрытия при 6 бар

42 мс

Минимальное время открытия при 6 бар

26 мс

Общее усилие при 6 бар, закрытие

87 Н

Общий момент захвата при 6 бар, открытие

120 Н

Определение позиции

Для датчиков Холла.

Присоединение 2

M3

Симметрично относительно оси

≤ 0,2 мм

Точность повторения, захват

<= 0,04 мм

Усилие захвата каждой губки при 6 бар, открытие

40 Н

Усилие захвата каждой губки при 6 бар, смыкание

29 Н

Функция захвата

3-точечный

Ход каждой губки захвата

2,5 мм

Условия эксплуатации

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

1 - Низкая стойкость к коррозии

Температура окружающей среды

От +5 °C до +60 °C
