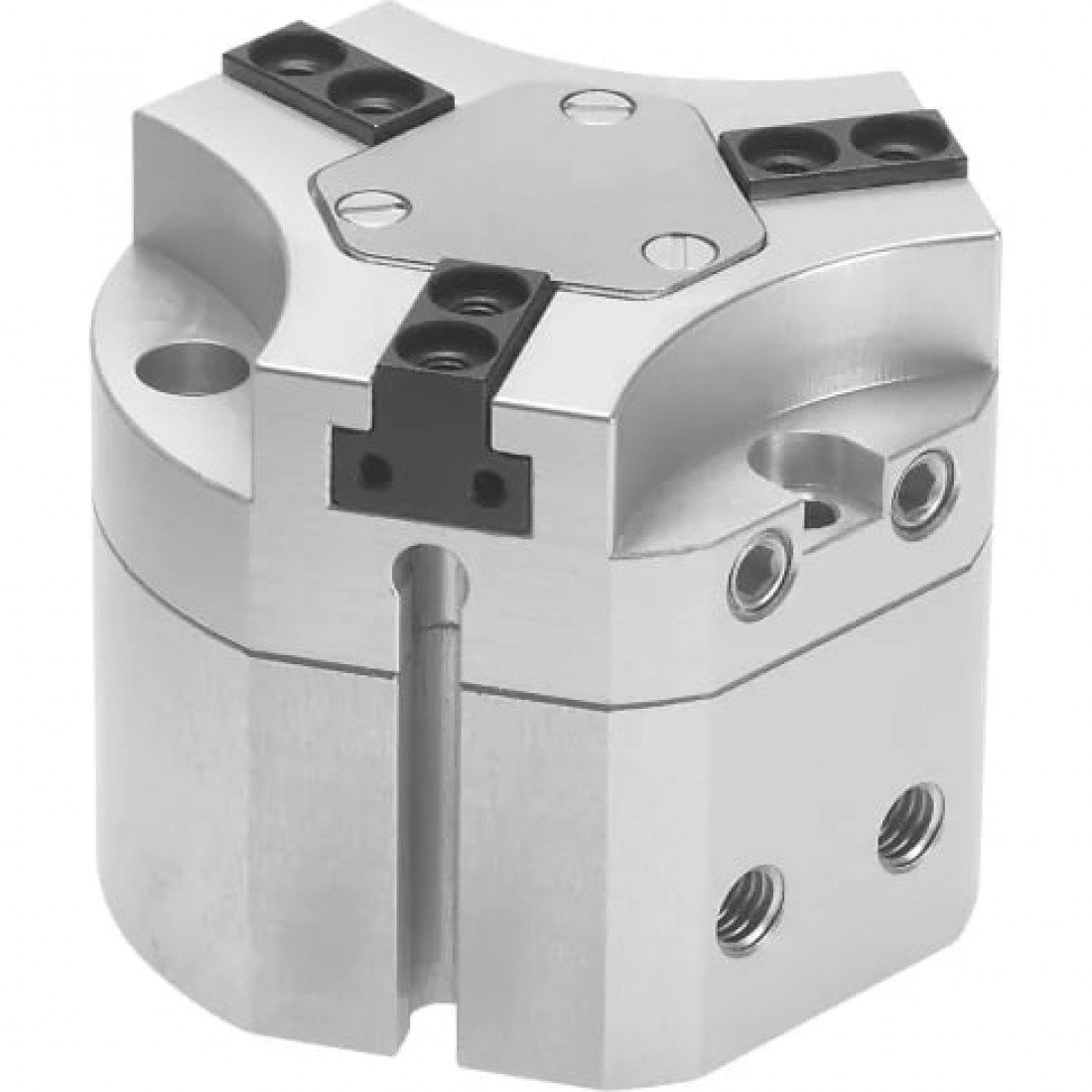

Захват трехточечный Т-образный прочный Festo HGDT-25-A-G1

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Вес

203 г

Размер

25

Тип конструкции

Наклонная плоскость, Последовательность перемещения по направляющей

Тип крепления

Опция, С отверстием и шпонкой, С внутренней резьбой и шпонкой

Основные характеристики

Артикул

540860

Наименование

Трехточечный захват

Производитель

Festo

Серия товара

HGDT

Особенности материалов

Материал губок захвата

Закаленная сталь

Материал закрывающей крышки

Легированная сталь, нержавеющая

Материал корпуса

Алюминиевый сплав; Покрыто COMPC (Поликарбонат)OTE

Технические характеристики

Гарантированное усилие захвата

На открытие

Интервалы между смазкой направляющих

5 Mio SP

Количество губок захватов

3

Максимальная точность повторения

≤ 0,2 мм

Максимальная частота работы захвата

<= 4 Гц

Максимальное усилие на губку захвата Fz, статическое

350 Н

Максимальный вес на внешний палец захвата

10 г

Максимальный люфт губок захвата Sz

≤ 0,05 мм

Максимальный момент на захвате Mx, статичный

7 Нм

Максимальный момент на захвате My, статичный

10 Нм

Максимальный момент на захвате Mz, статичный

5 Нм

Максимальный угловой люфт захвата ax, ay

<= 0,1 °

Массовый момент инерции

0,5 кг·см²

Минимальное время закрытия при 6 бар

33 мс

Минимальное время открытия при 6 бар

27 мс

Определение позиции

Для герконов

Пневматическое подключение, воздух обдува

M5

Присоединение 2

M5

Рабочее давление, воздух обдува

От 0 до 0,5 бар

Симметрично относительно оси

≤ 0,2 мм

Точность повторения, захват

<= 0,03 мм

Функция захвата

3-точечный

Ход каждой губки захвата

3 мм

Условия эксплуатации

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От +5 °C до +60 °C
