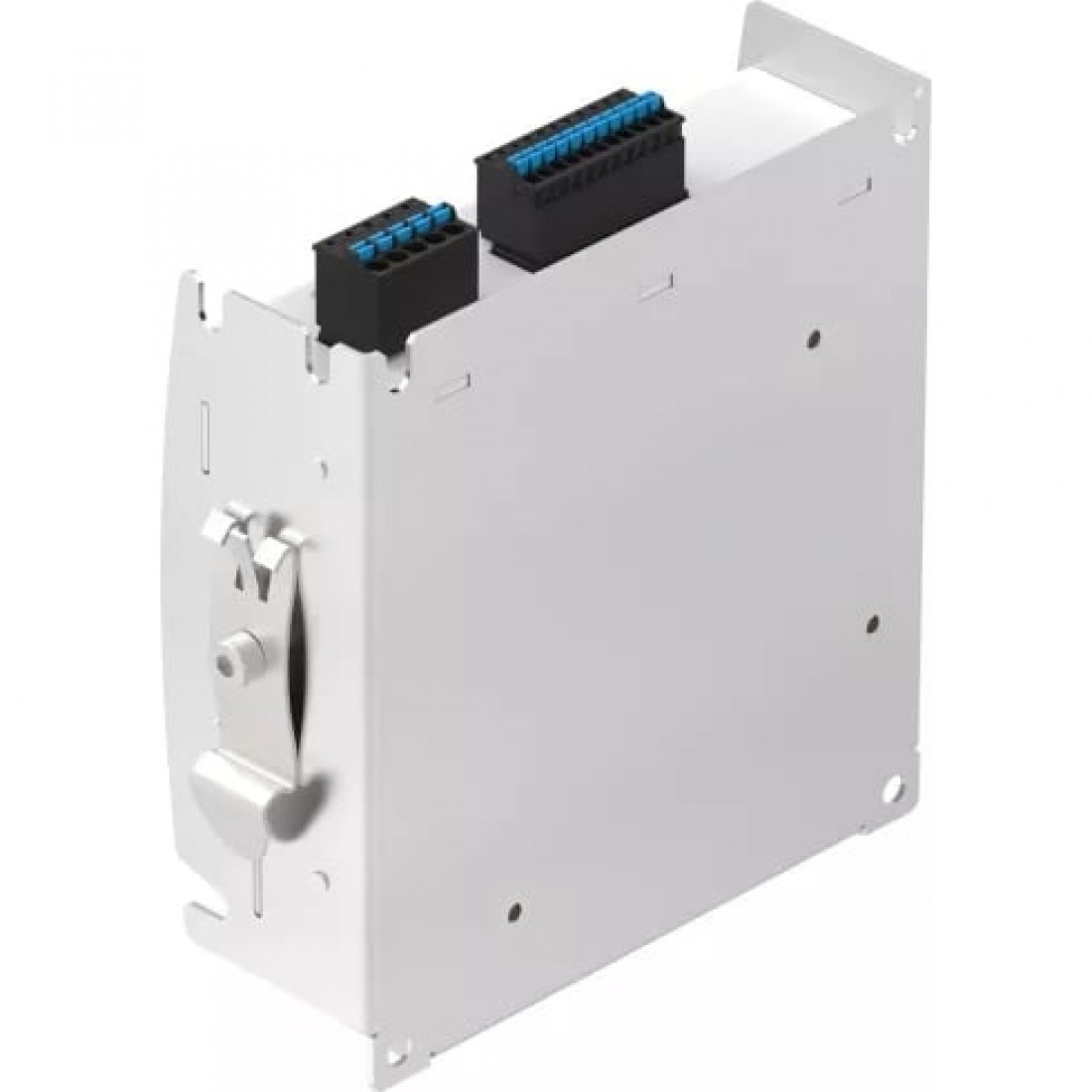

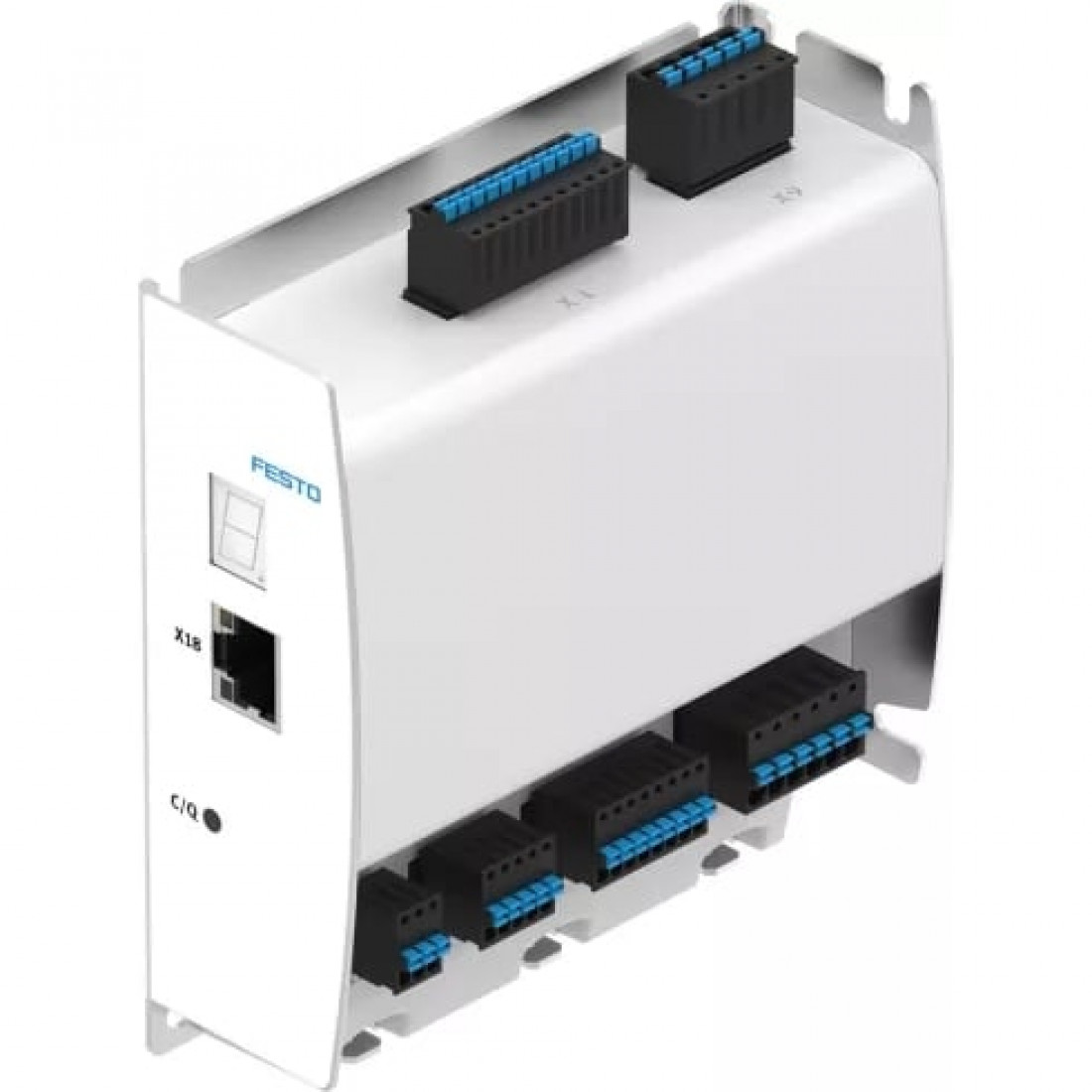

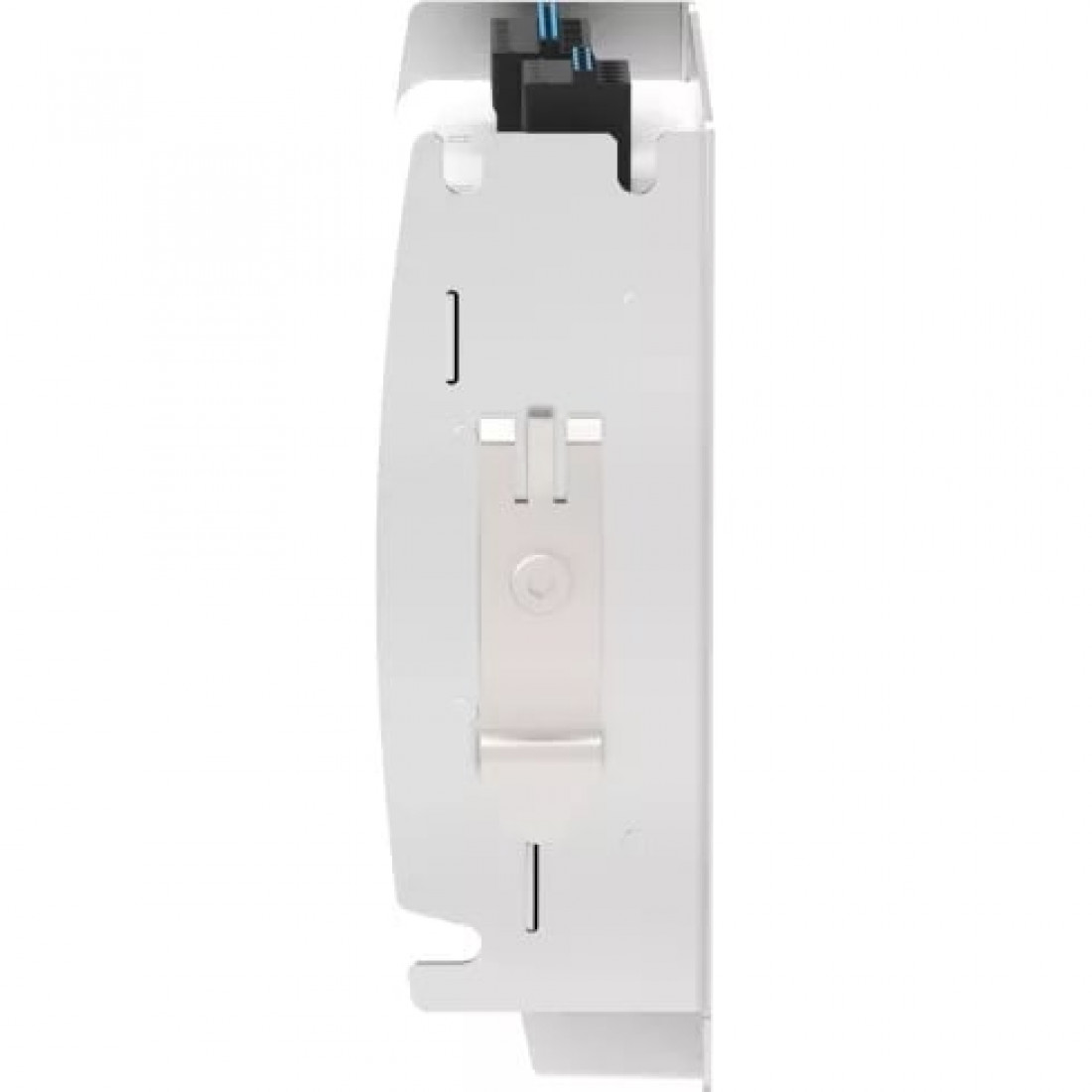

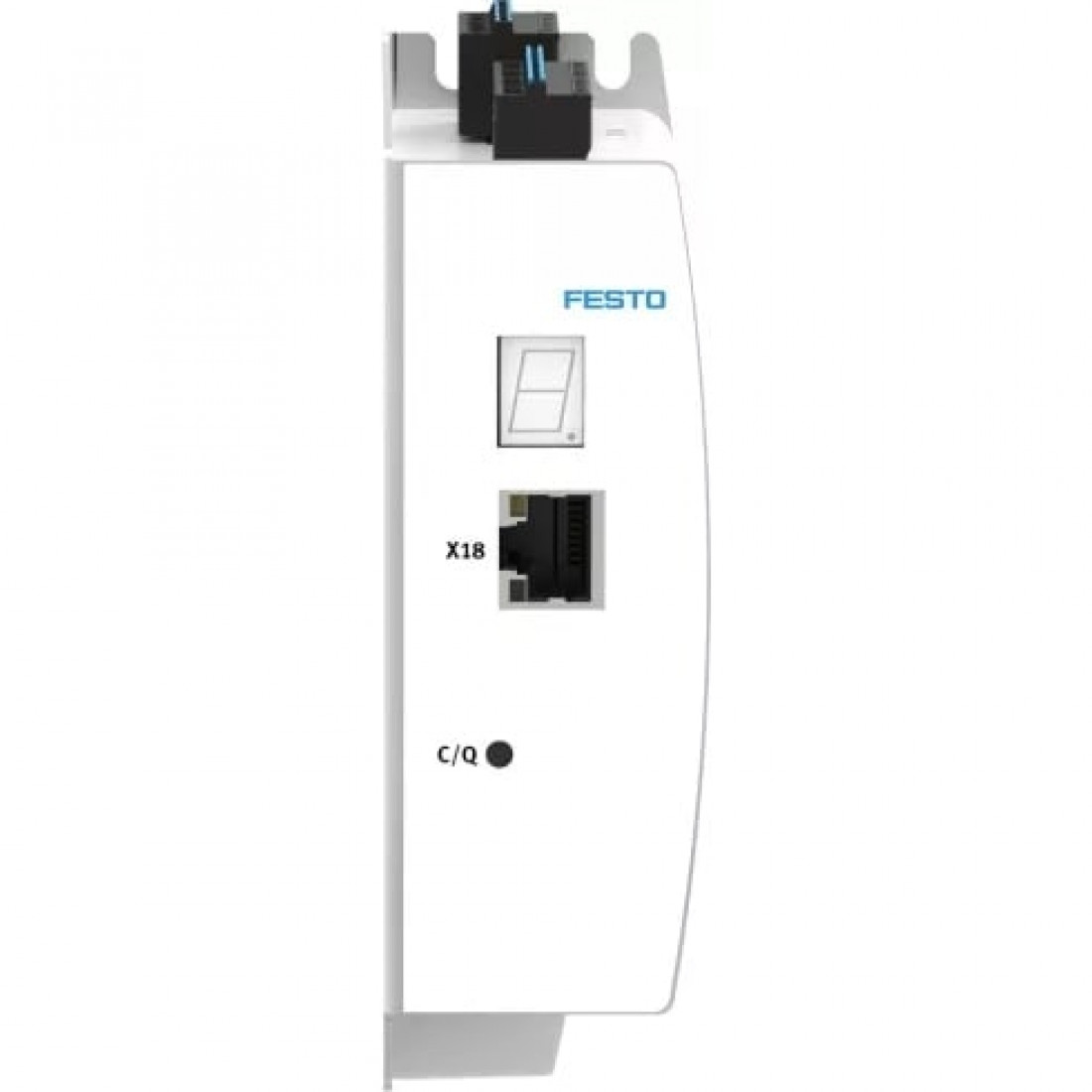

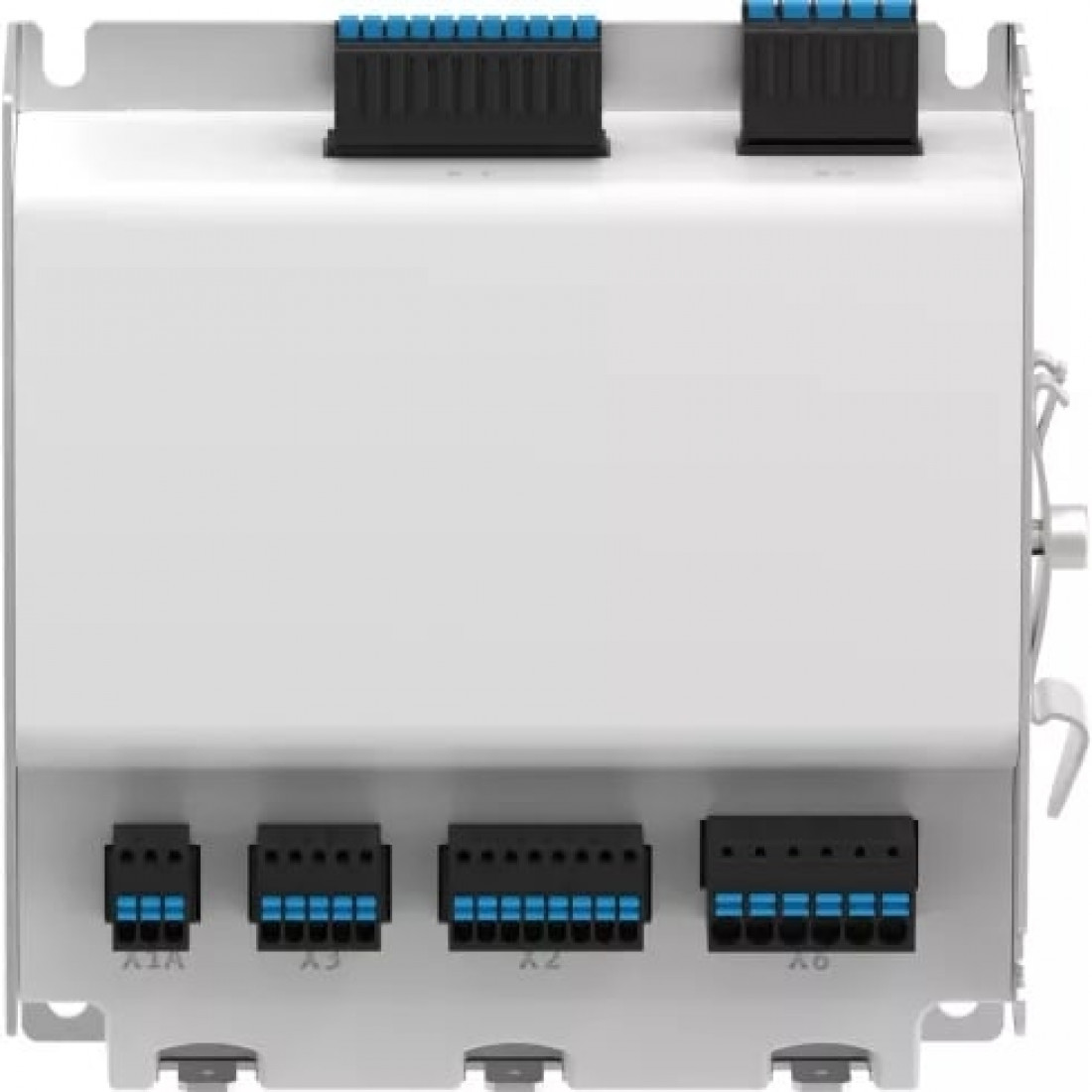

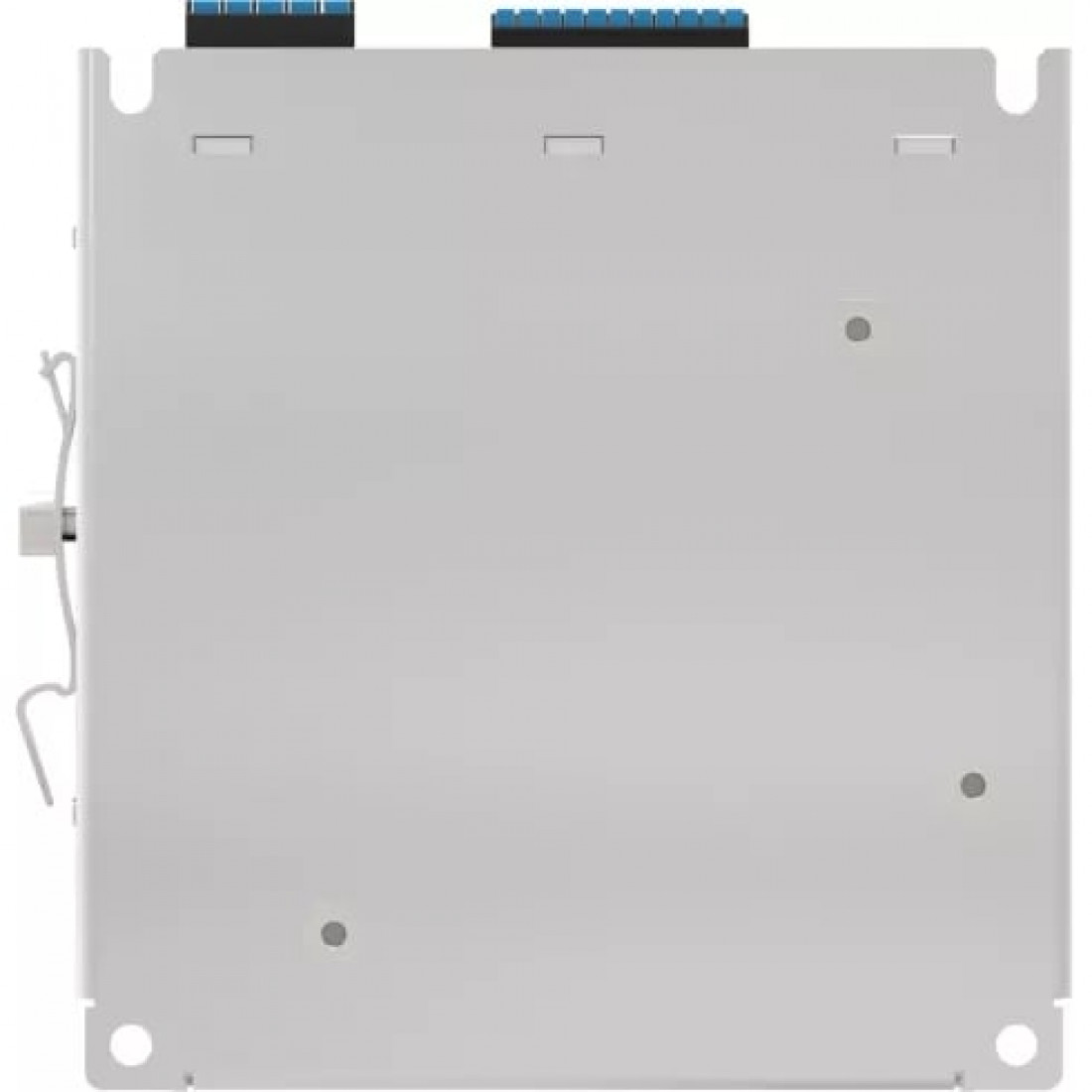

Контроллер электродвигателя Festo CMMO-ST-C5-1-LKP

Дисплей

Дисплей

Светодиод зеленый/красный, 7-сегментный дисплей

Дополнительные характеристики

Уровень представления (PL)

Безопасное отключение момента (STO)/категория 3, Класс оборудования e

Функция безопасности

Безопасное отключение момента (STO)

Интерфейс

IO-Link, данные процесса содержат IN

Параметризуемый FHPP; FHPP+FPC

IO-Link, минимальное время цикла

1 мс

IO-Link, протокол

Device V 1.1

IO-Link, режим связи

COM3 (230,4 кБод)

IO-Link, содержание данных процесса OUT

Параметризуемый FHPP или FHPP+FPC

IO-Link, способ присоединения

Cage Clamp

IO-Link, число портов

Device 1

IO-Link, ширина данных процесса IN

Параметризуемый 8 или 16 байт

IO-Link, ширина данных процесса OUT

Параметризуемый 8 или 16 байт

Протокол

FHPP; I-Port; IO-Link; Modbus TCP

Массо-габаритные и монтажные характеристики

Вес

290 г

Высота

118,7 мм

Длина

115 мм

Тип крепления

На монтажной плите, Затянутый, С верхней рейкой

Ширина

39 мм

Основные характеристики

Артикул

1512320

Наименование

Контроллер электродвигателя

Производитель

Festo

Серия товара

CMMO

Технические характеристики

Ethernet, поддерживаемые протоколы

TCP; IP; Modbus TCP

Вход логической схемы

PNP (положительное переключение)

Входной интерфейс датчика перемещения, характеристики

RS422

Датчик положения

Датчик

Датчик положения ротора

Датчик

Диапазон работы логических входов

24 В

Допустимый диапазон, напряжение для логики

± 15 %

Количество цифровых выходов на 24 В DC

3

Количество цифровых логических входов

1

Коммуникационный профиль

FHPP

Максимальное среднее напряжение в сети, DC

31 В

Максимальный ток, цифровые выходы логики

100 мА

Мощность тормозного импульса

0,1 кВА

Настраиваемое снижение тока

С использованием программного обеспечения

Настройка номинального тока

С использованием программного обеспечения

Настройка шага

С использованием программного обеспечения

Номинальное напряжение, питание нагрузки DC

24 В

Номинальное рабочее напряжение DC, питание логики

24 В DC

Номинальный ток, питание логики

0,3 А

Номинальный ток, питание нагрузки

6 А

Параметры конфигурации интерфейса

Ethernet

Пиковый ток, питание нагрузки

8 А

Режим работы контроллера

PWM-MOSFET мощный выходной каскад, Каскадный контроллер с, P контроллер позиционирования, PI контроллер скорости, Пропорциональный и интегральный контроллер для электричества

Соединение Fieldbus

Ethernet

Спецификация, цифровой вход

По IEC 61131-2

Тормозное сопротивление

15 Ом

Фильтр сетевого питания

Встроенный

Функция защиты

I²t мониторинг, Индикация температуры, Мониторинг тока, Обнаружение ошибок напряжения, Индикация ошибки, Программное обнаружение конечного положения

Характеристики логических входов

Гальванически соединенные с логическим потенциалом

Характеристики цифровых выходов

Свободно конфигурируется в данных пределах, Без гальванической развязки

Цифровые выходы

PNP (положительное переключение)

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Температура окружающей среды

От 0 °C до +50 °C

Температура хранения

От -25 °C до +75 °C

Уровень целостности безопасности (SIL)

Безопасное отключение момента (STO)/SIL 3

Электрические характеристики

Класс защиты

IP40

Номинальный выходной ток

5,7 А
