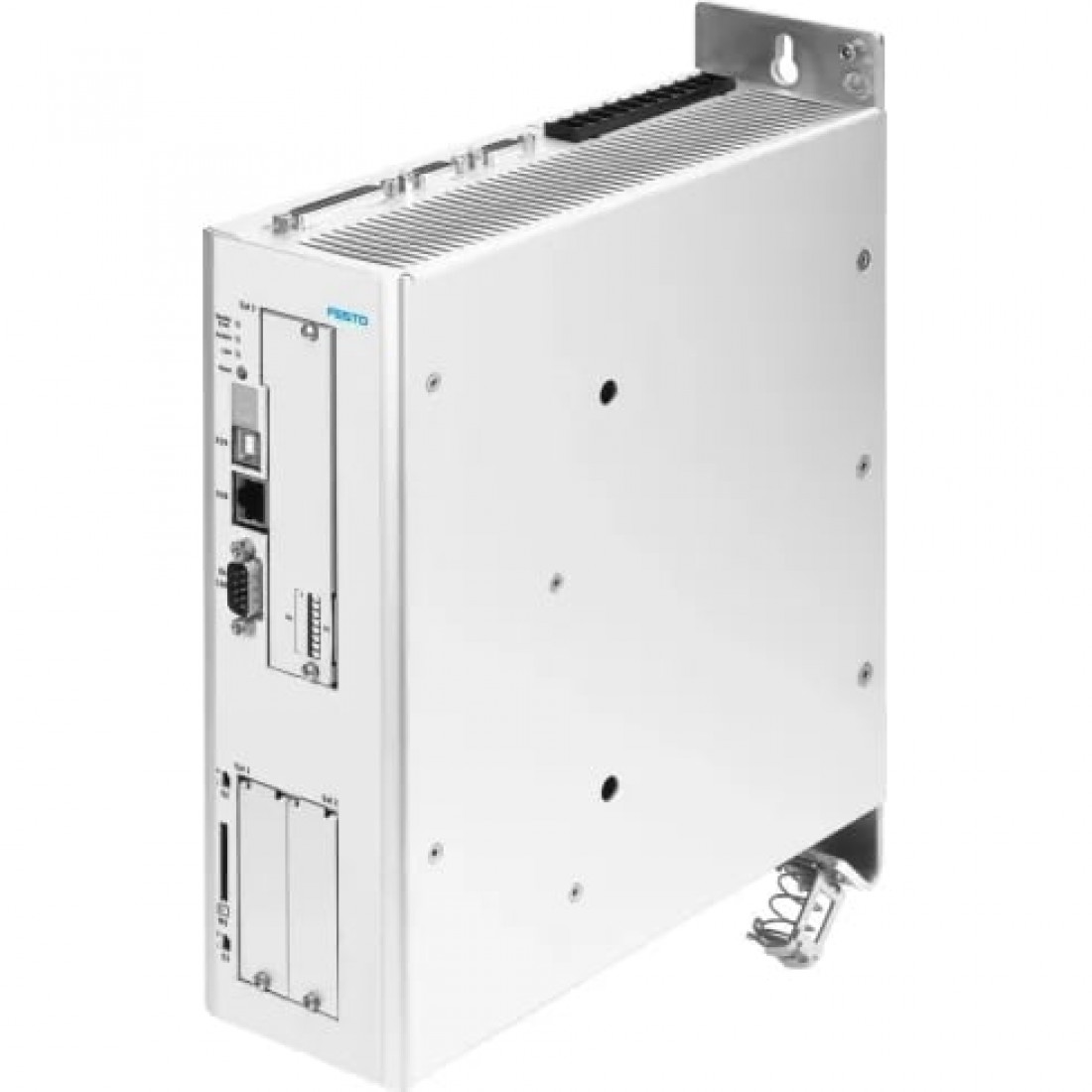

Контроллер электродвигателя Festo CMMP-AS-C15-11A-P3-M3

Дисплей

Дисплей

7-сегментный дисплей

Общие характеристики

Технические характеристики

Выходной интерфейс датчика перемещения, характеристики:Разрешение: 16384 ppr

Массо-габаритные и монтажные характеристики

Вес

3.450 г

Тип крепления

На монтажной плите, Затянутый

Основные характеристики

Артикул

3215473

Наименование

Контроллер электродвигателя

Производитель

Festo

Серия товара

CMMP

Технические характеристики

Входной интерфейс датчика перемещения, функции

Сигнал датчика, уставка скорости в об./мин., При синхронизированной работе как заданная скорость в об./мин. для ведомого вала

Входной интерфейс датчика перемещения, характеристики

3-фазные сигналы кодировки, EnDat, HIPERFACE, RS422, SINCOS

Выходной интерфейс датчика перемещения, функции

Реальное значение обратной связи через сигнал датчика в режиме управления скоростью, Задача уставок для последующего ведомого приводного устройства

Диапазон выходного напряжения AC

3x 0 - 360 В

Диапазон работы логических входов

8 ... 30 В

Допустимый диапазон, напряжение для логики

± 20 %

Импеданс уставки входа

20 кОм

Интерфейс процесса

Подключение вх/вых, For 256 position sets

Количество аналоговых уставок входов

2

Количество контрольных аналоговых выходов

2

Количество цифровых выходов на 24 В DC

5

Количество цифровых логических входов

10

Коммуникационный профиль

DS301/DSP402, FHPP

Линейная частота

От 50 Гц до 60 Гц

Макс. длительного пикового тока

5 с

Максимальная скорость передачи по fieldbus

1 Мбит/с

Максимальное среднее напряжение в сети, DC

560 В

Максимальный ток, цифровые выходы логики

100 мА

Мощность тормозного импульса

8,5 кВА

Номинальная мощность контроллера

9.000 ВА

Номинальное рабочее напряжение AC

400 В AC

Номинальное рабочее напряжение DC, питание логики

24 В DC

Номинальное рабочее напряжение, фазы

3-фазный

Параметры конфигурации интерфейса

Конфигурация параметров и ввод в эксплуатацию; USB; Ethernet

Пиковая нагрузка

18.000 ВА

Потребление тока, питание логики без зажимного тормоза

1 А

Рабочий диапазон контрольного выхода

± 10 В

Рабочий диапазон уставок входа

± 10 В

Разрешающая способность контрольного выхода

9 бит

Соединение Fieldbus

CANopen, DeviceNet, EtherCAT, EtherNet/IP, Modbus/TCP, PROFINET, Profibus DP

Соединение шины

Разъем, 9-пин, Sub-D

Тормозное сопротивление

68 Ом

Фильтр сетевого питания

Встроенный

Характеристики контрольного выхода

Защита от короткого замыкания

Характеристики логических входов

Электрически изолирован, Свободно конфигурируемый

Характеристики уставки входа

Дифференциальные входы, Конфигурируется для скорости в об./мин., Конфигурируется для тока

Характеристики цифровых выходов

Электрически изолирован, Свободно конфигурируется в данных пределах

Эффективный номинальной ток на фазу

15 A

Эффективный пиковый ток на фазу

30 A

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Степень загрязнения

2

Температура окружающей среды

От 0 °C до +40 °C

Температура хранения

От -25 °C до +70 °C

Электрические характеристики

Выходная частота

От 0 до 1.000 Гц

Допустимые колебания напряжения

± 10 %

Класс защиты

IP10, IP20

Номинальный выходной ток

15 А

Номинальный ток

13 А
