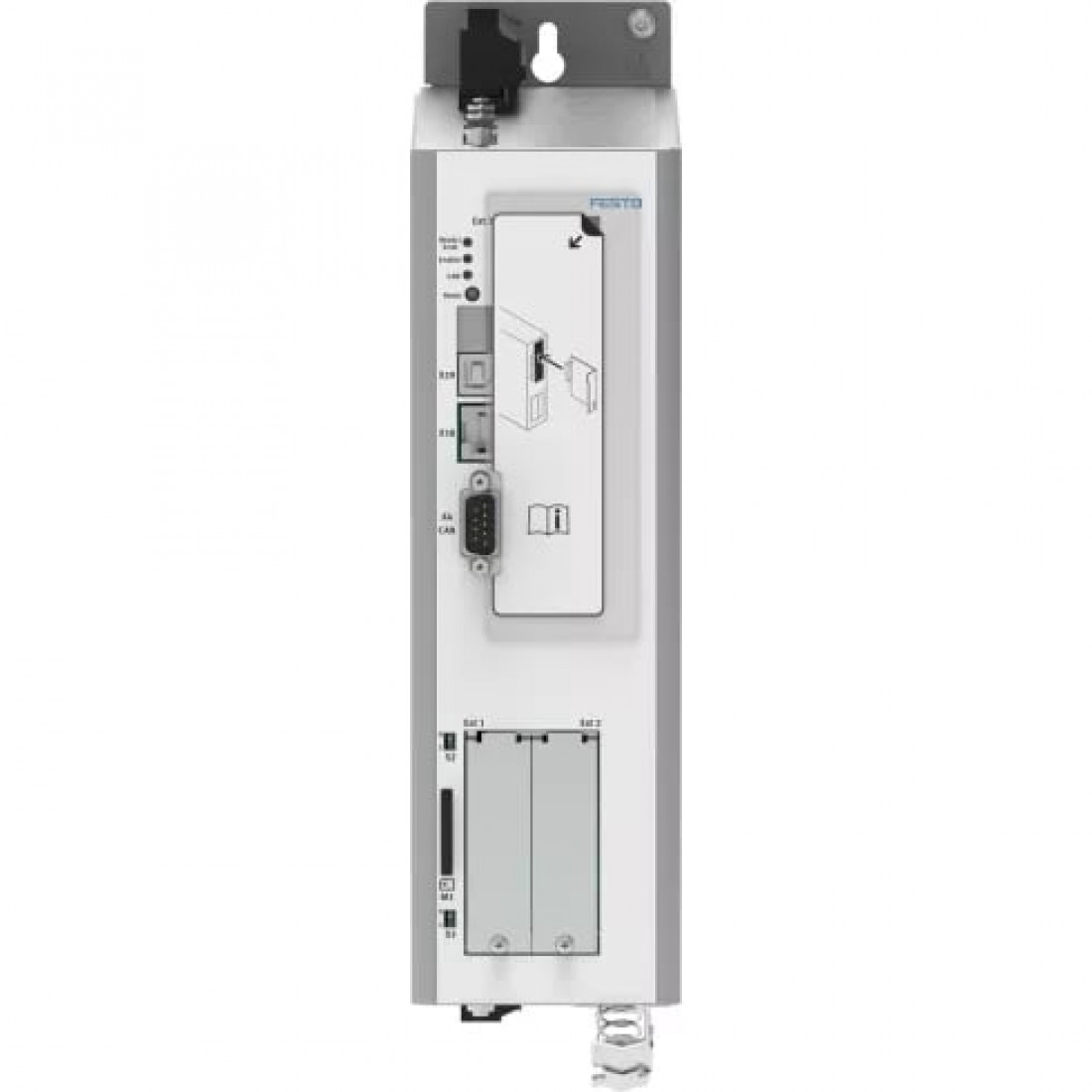

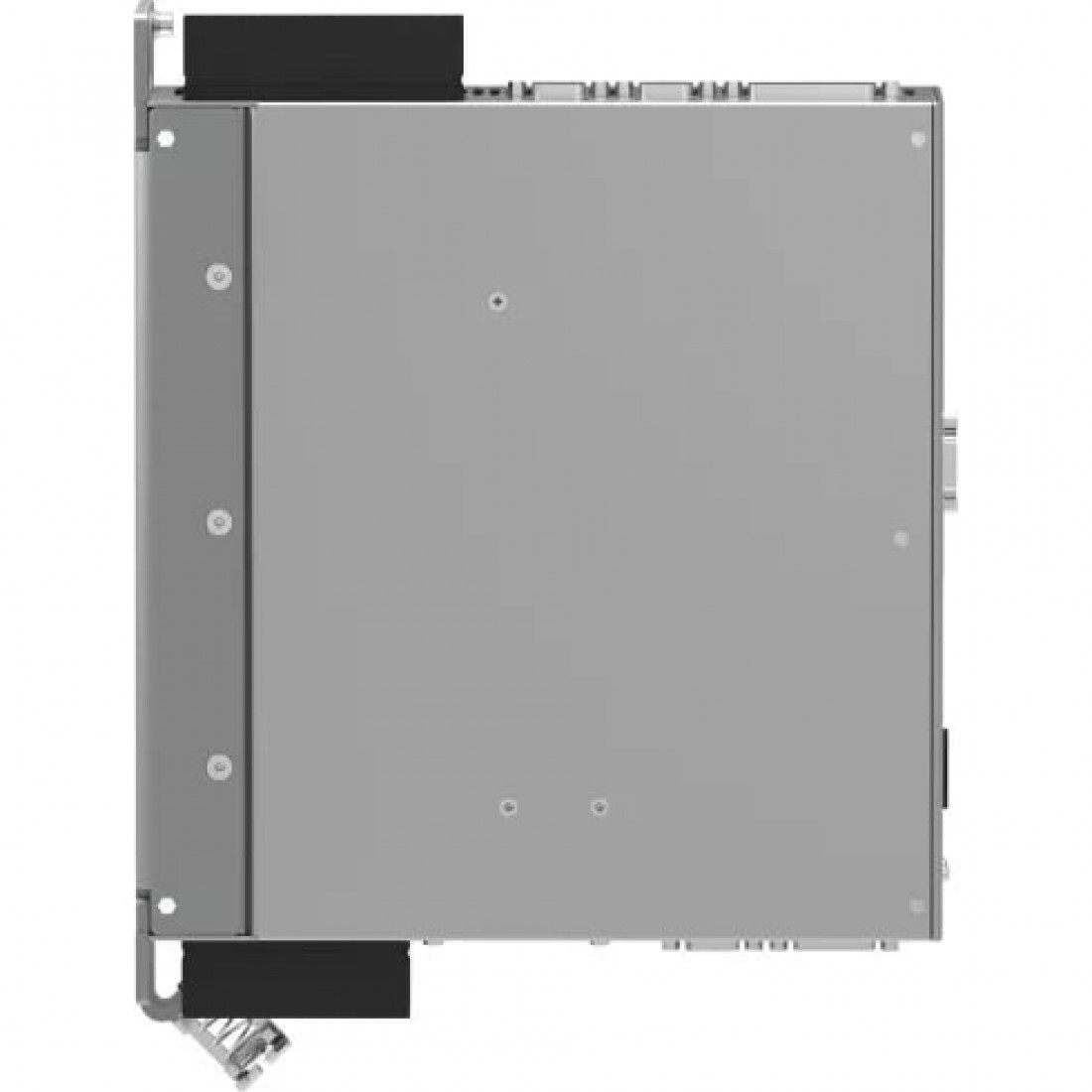

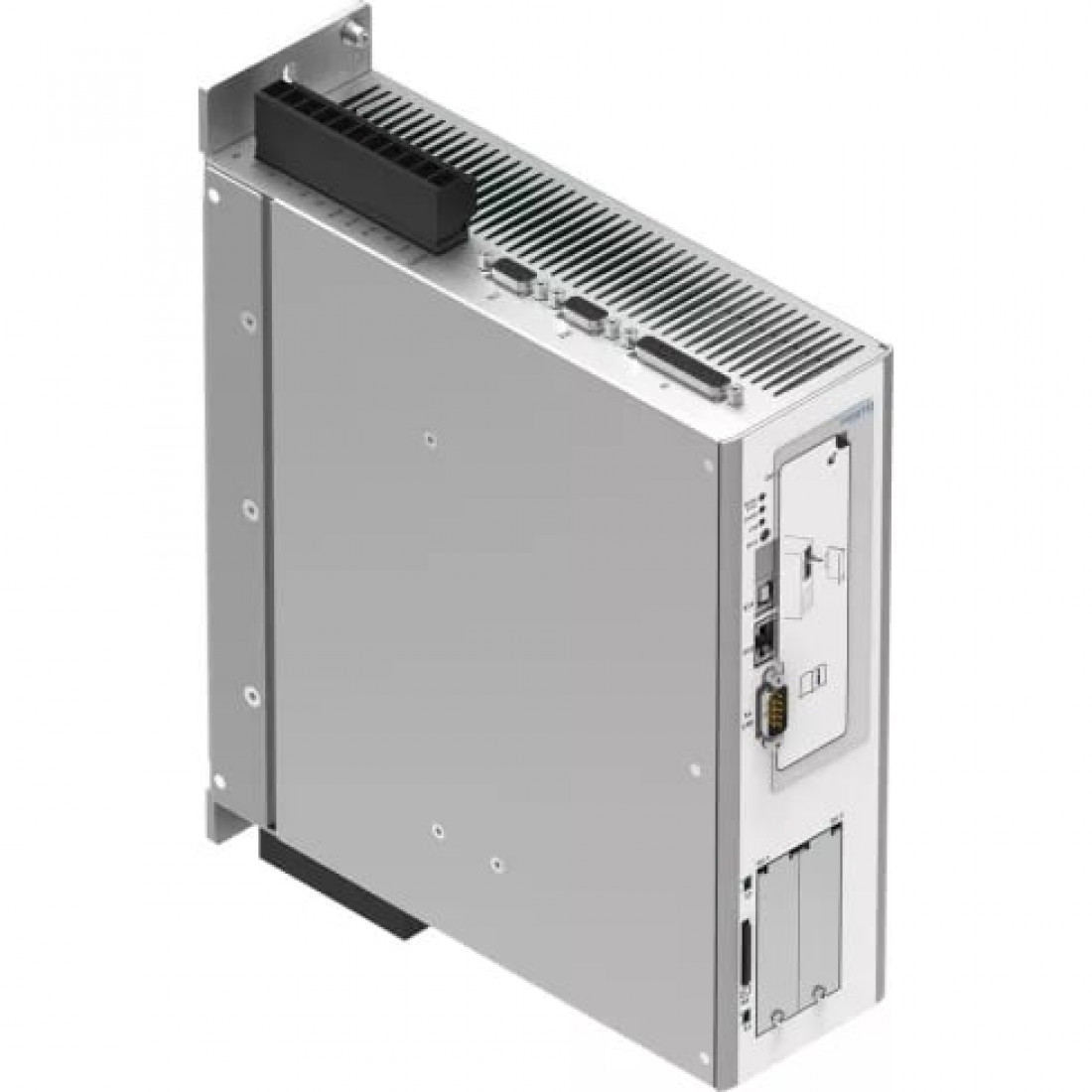

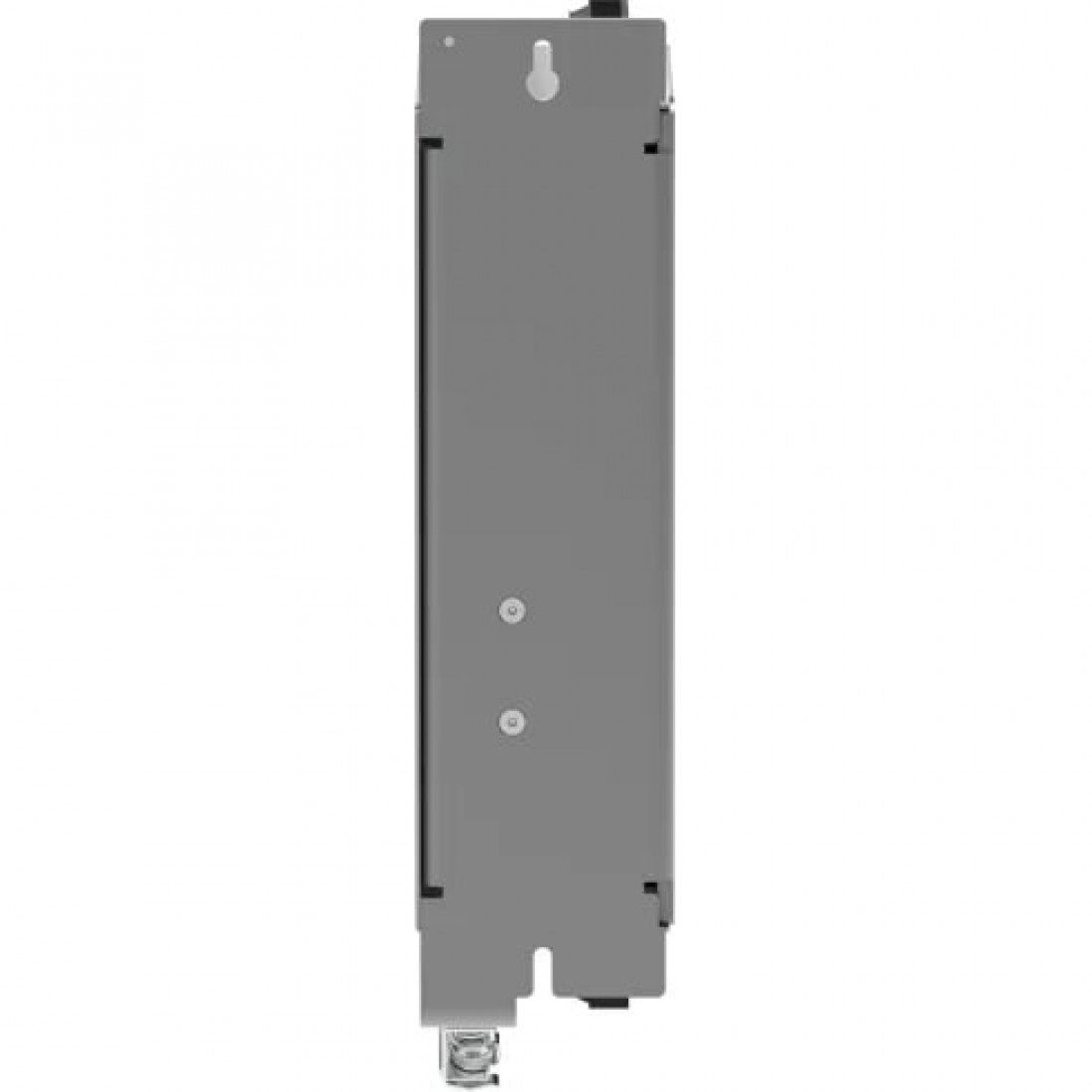

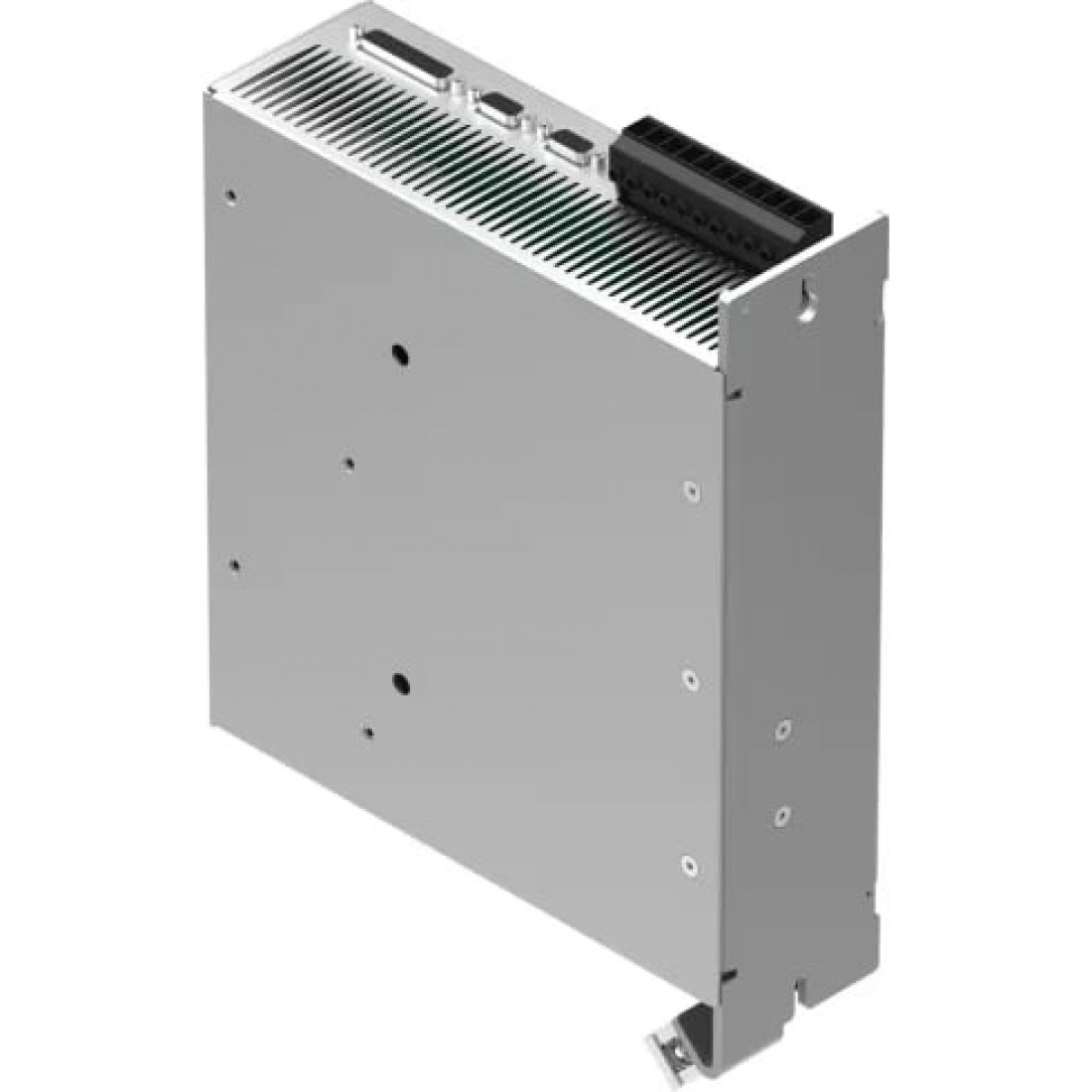

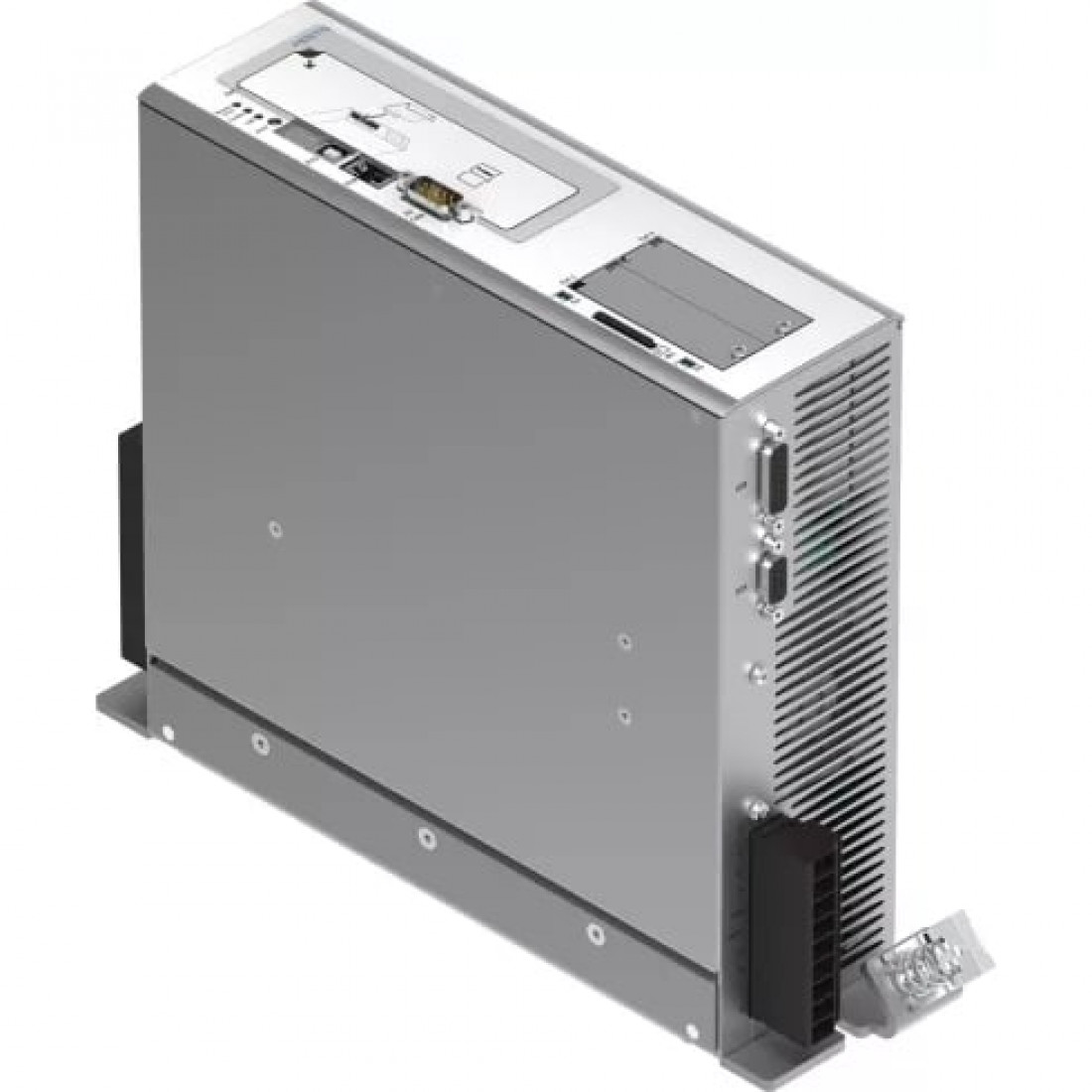

Контроллер электродвигателя Festo CMMP-AS-C5-11A-P3-M3

Дисплей

Дисплей

7-сегментный дисплей

Общие характеристики

Технические характеристики

Выходной интерфейс датчика перемещения, характеристики:Разрешение: 16384 ppr

Массо-габаритные и монтажные характеристики

Вес

3450 г

Высота

247 мм

Длина

330 мм

Тип крепления

На монтажной плите, Затянутый

Ширина

79 мм

Основные характеристики

Артикул

1501327

Наименование

Контроллер электродвигателя

Производитель

Festo

Серия товара

CMMP

Технические характеристики

Входной интерфейс датчика перемещения, функции

Сигнал датчика, уставка скорости в об./мин., При синхронизированной работе как заданная скорость в об./мин. для ведомого вала

Входной интерфейс датчика перемещения, характеристики

3-фазные сигналы кодировки, EnDat, HIPERFACE, RS422, SINCOS

Выходной интерфейс датчика перемещения, функции

Реальное значение обратной связи через сигнал датчика в режиме управления скоростью, Задача уставок для последующего ведомого приводного устройства

Диапазон выходного напряжения AC

3x 0 - 360 В

Диапазон работы логических входов

8 ... 30 В

Допустимый диапазон, напряжение для логики

± 20 %

Импеданс уставки входа

20 кОм

Интерфейс процесса

Подключение вх/вых, For 256 position sets

Количество аналоговых уставок входов

2

Количество контрольных аналоговых выходов

2

Количество цифровых выходов на 24 В DC

5

Количество цифровых логических входов

10

Коммуникационный профиль

DS301/DSP402, FHPP

Линейная частота

От 50 Гц до 60 Гц

Макс. длительного пикового тока

5 с

Максимальная скорость передачи по fieldbus

1 Мбит/с

Максимальное среднее напряжение в сети, DC

560 В

Максимальный ток, цифровые выходы логики

100 мА

Мощность тормозного импульса

8,5 кВА

Номинальная мощность контроллера

3.000 ВА

Номинальное рабочее напряжение AC

400 В AC

Номинальное рабочее напряжение DC, питание логики

24 В DC

Номинальное рабочее напряжение, фазы

3-фазный

Параметры конфигурации интерфейса

Конфигурация параметров и ввод в эксплуатацию; USB; Ethernet

Пиковая нагрузка

6.000 ВА

Потребление тока, питание логики без зажимного тормоза

1 А

Рабочий диапазон контрольного выхода

± 10 В

Рабочий диапазон уставок входа

± 10 В

Разрешающая способность контрольного выхода

9 бит

Соединение Fieldbus

CANopen, DeviceNet, EtherCAT, EtherNet/IP, Modbus/TCP, PROFINET, Profibus DP

Соединение шины

Разъем, 9-пин, Sub-D

Тормозное сопротивление

68 Ом

Фильтр сетевого питания

Встроенный

Характеристики контрольного выхода

Защита от короткого замыкания

Характеристики логических входов

Электрически изолирован, Свободно конфигурируемый

Характеристики уставки входа

Дифференциальные входы, Конфигурируется для скорости в об./мин., Конфигурируется для тока

Характеристики цифровых выходов

Электрически изолирован, Свободно конфигурируется в данных пределах

Эффективный номинальной ток на фазу

5 A

Эффективный пиковый ток на фазу

15 A

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Степень загрязнения

2

Температура окружающей среды

От 0 °C до +40 °C

Температура хранения

От -25 °C до +70 °C

Электрические характеристики

Выходная частота

От 0 до 1.000 Гц

Допустимые колебания напряжения

± 10 %

Класс защиты

IP10, IP20

Номинальный выходной ток

5 А

Номинальный ток

5,5 А
