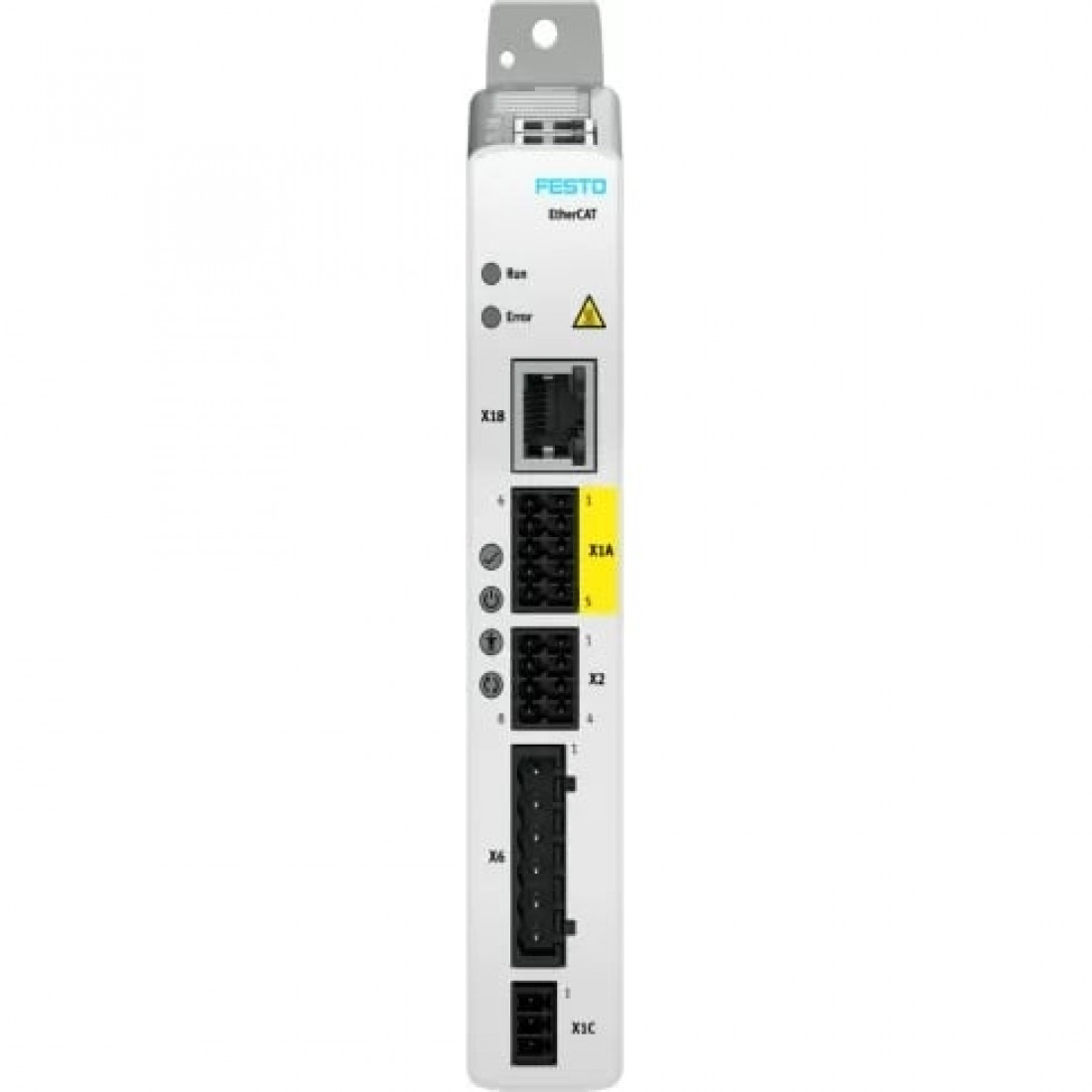

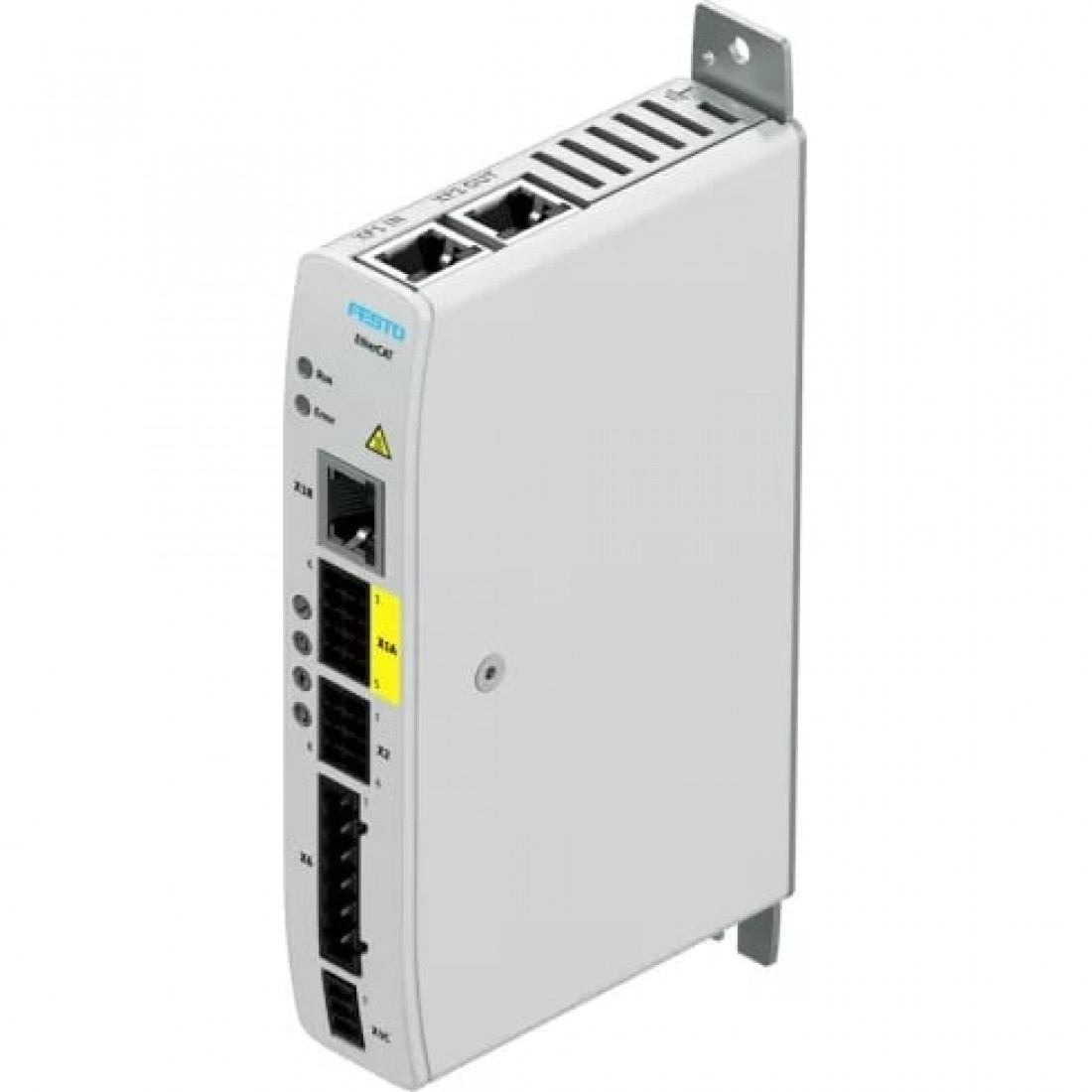

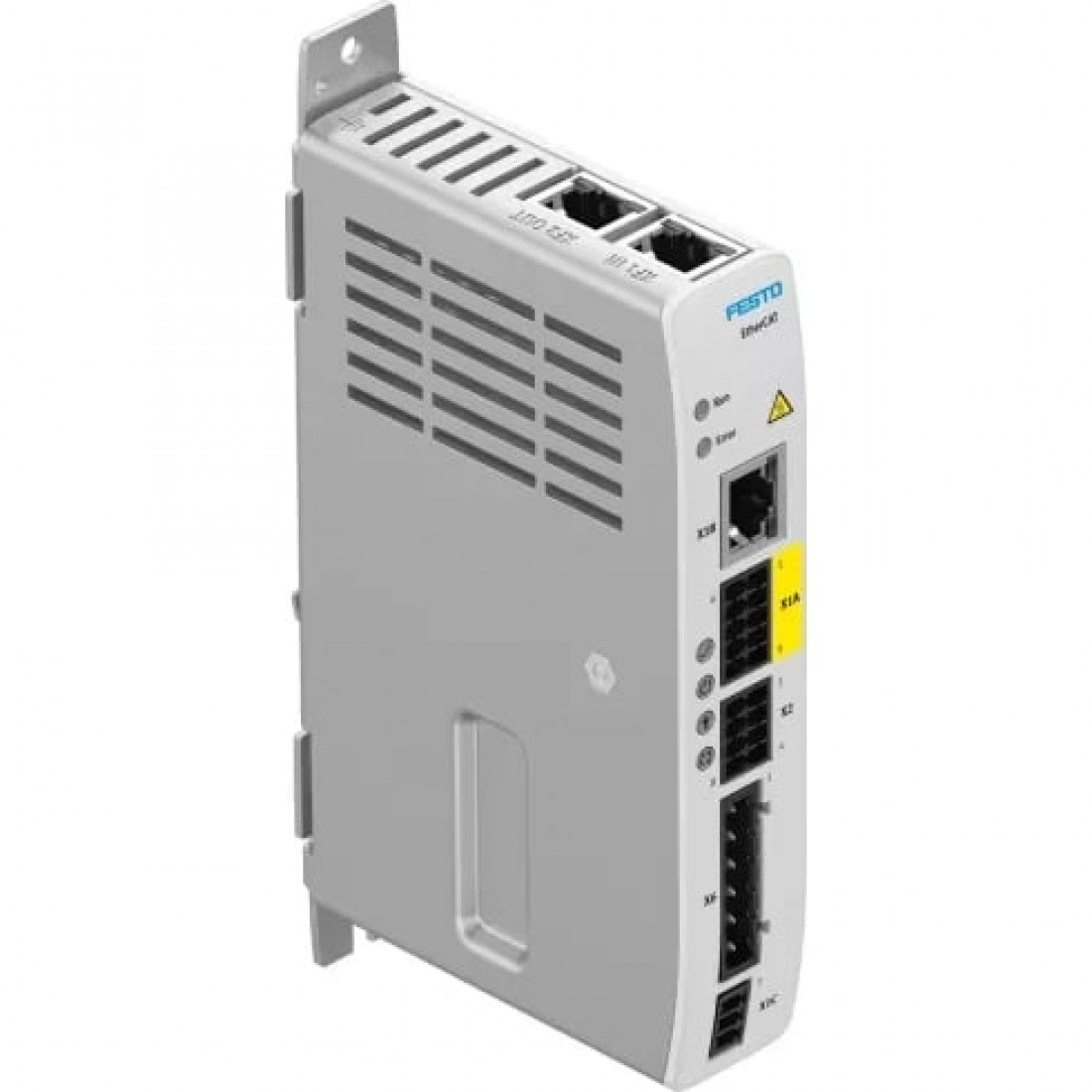

Контроллер привода Festo CMMT-ST-C8-1C-EC-S0

Дисплей

Дисплей

Светодиод зеленый/желтый/красный

Дополнительные характеристики

Уровень представления (PL)

STO / cat. 3 PLd (EC motor Втithout diagnostics)STO / cat. 3, PLe (stepper motor/EC motor Втith diagnostics)

Функция безопасности

Безопасное отключение момента (STO)Safe stop 1 (SS1-time controlled)

Массо-габаритные и монтажные характеристики

Тип крепления

Монтажная плита, болтоваяс верхней рейкой

Основные характеристики

Артикул

8084005

Наименование

Контроллер сервопривода

Производитель

Festo

Серия товара

CMMT

Стандарты

Сертификационный департамент

01/205/5696.00/19TÜВ Rheinland

Технические характеристики

Fieldbus интерфейс, протокол

EtherCAT

Fieldbus интерфейс, технология подключения

RJ45

Fieldbus интерфейс, тип подключения

2х разъем

Max. voltage drop from logic supply to brake output

1 В

Аппаратная отказоустойчивость

1

Вес продукта

350 г

Вход логической схемы

NPN (коммутация отрицательного сигнала)PNP (положительное переключение)

Диапазон выходного напряжения AC

от 0 В до входного напряжения

Диапазон работы логических входов

От -3 В до 30 В

Допустимый диапазон, напряжение для логики

± 15 %

Допустимый диапазон, питание нагрузки

-15 % / +15 %

Интерфейс Ethernet, протокол

TCP/IP

Интерфейс Ethernet, функция

Параметризация и ввод в эксплуатацию

Интерфейс промышленной шины, скорость обмена данными

100 Мбит/с

Интерфейс процесса

Interpolated Mode CSPInterpolated Mode CSВInterpolated Mode CSTI/O mode for 256 position sets

Количество цифровых выходов на 24 В DC

2

Количество цифровых логических входов

6

Коммуникационный профиль

CiA402CoE (CANopen oВer EtherCAT)EoE (Ethernet oВer EtherCAT)FoE (File oВer EtherCAT)

Макс. длительного пикового тока

3 с

Максимальная высота установки

2 м

Максимальная длина кабеля двигателя без сетевого фильтра

25 м

Максимальное среднее напряжение в сети, DC

60 В

Максимальный ток, цифровые выходы логики

100 мА

Настраиваемое снижение тока

С использованием программного обеспечения

Настройка номинального тока

С использованием программного обеспечения

Номинальная мощность контроллера

300 Вт

Номинальное напряжение, питание нагрузки DC

24 ... 48 В

Номинальное рабочее напряжение DC, питание логики

24 В DC

Пиковая нагрузка

400 Вт

Потребление тока, питание логики без зажимного тормоза

1 А

Примечание по окружающей температуре

Соблюдайте снижение в отношении монтажного зазора и выходного тока

Режим работы контроллера

Cascade controllerP контроллер позиционированияPI контроллер скоростиPI current regulator for F or MProfile operation Втith record and direct modeInterpolated mode Вia fieldbusSynchronised operating modesHomingSetting-upAutotuningOpen-loop operation

Спецификация, цифровой вход

Based on IEC 61131-2, type 3

Функция защиты

I²t мониторингИндикация температурыМониторинг токаОбнаружение ошибок напряженияИндикация ошибкиПрограммное обнаружение конечного положения

Характеристики логических входов

Свободно конфигурируется в данных пределахSafety inputs in some casesБез гальванической развязки

Характеристики цифровых выходов

конфигурируемыйБез гальванической развязки

Цифровые выходы

NPN (коммутация отрицательного сигнала)PNP (положительное переключение)

Эффективный номинальной ток на фазу

8 A

Эффективный пиковый ток на фазу

10 A

Условия эксплуатации

Класс безопасности

III

Относительная влажность воздуха

5 % - 90 % (без образования конденсата)

Положение при сборке

Свободная конвенция; Вертикальное

Степень загрязнения

2

Температура окружающей среды

От 0 до +50 °C

Температура хранения

От -25 °C до +55 °C

Электрические характеристики

Выходная частота

> 600 Hz

Класс защиты

IP20

Номинальный выходной ток

8 А
