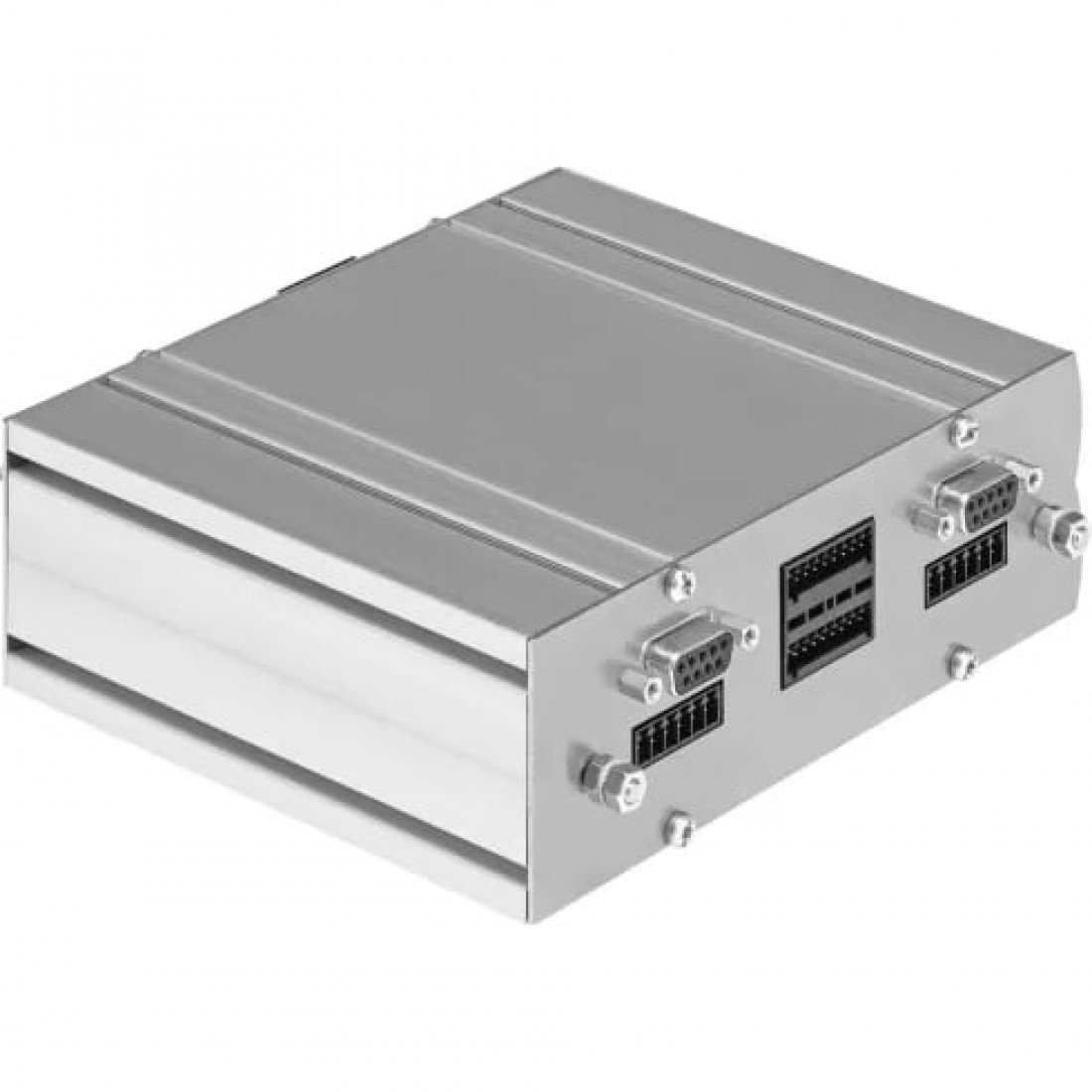

Контроллер (система управления) Festo CMXH-ST2-C5-7-DIOP

Общие характеристики

Технические характеристики

Светодиоды, относящиеся к шине:Устройство: рабочий статус, Com: статус связи, Светодиоды, относящиеся к продукту:POWER: напряжение нагрузки

Дополнительные характеристики

Уровень представления (PL)

Безопасное отключение момента (STO)/категория 3, Класс оборудования e

Функция безопасности

Безопасное отключение момента (STO)

Интерфейс

Протокол

FHPP

Массо-габаритные и монтажные характеристики

Вес

700 г

Размеры W x L x H

50 mm x 149 mm x 130 mm

Тип крепления

На Н-рейке с помощью принадлежностей, С винтами в пазах

Основные характеристики

Артикул

3605478

Наименование

Контроллер (система управления)

Производитель

Festo

Серия товара

CMXH

Стандарты

Сертификационный департамент

01/205/5519.00/16, TÜV Rheinland

Технические характеристики

Ethernet, поддерживаемые протоколы

TCP; IP

SFF Доля Безопасных Отказов

99 %

Аппаратная отказоустойчивость

1

Диагностика

- Диагностическая память, - Короткое замыкание в обмотке двигателя, - Пониженное напряжение/повышенное напряжение, - Диагностика, ориентированная на систему и двигатель

Диагностическое покрытие

90 %

Допустимый диапазон, напряжение для логики

± 15 %

Допустимый диапазон, питание нагрузки

± 10 %

Допустимый ток нагрузку

12 A

Интервал контрольных испытаний

20 лет

Интерфейс Ethernet

RJ 45 (розетка, 8-пиновая)

Интерфейс процесса

Для 31 записи

Количество цифровых выходов на 24 В DC

5

Количество цифровых логических входов

8

Коммуникационный профиль

FHPP

Максимальная скорость передачи по fieldbus

100 Мбит/с

Максимальное потребление тока для логического питания, удержания

0,9 A

Методы переключения

E/A Stand-alone; CAN-Bus; TCP/IP

Нагрузка по току на один выход

100 мА

Номинальное напряжение, питание нагрузки DC

48 В

Номинальное рабочее напряжение DC, питание логики

24 В DC

Номинальный ток, питание нагрузки

10 А

Общее количество осей

2

Отображение состояния

7-сегментный дисплей; LED

Параметры конфигурации

Параметры системы

Поддержание напряжения питания при сбое

10 мс

Поддержка конфигурации

FCT (Festo Configuration Tool)

Потребление тока, питание логики без зажимного тормоза

0,2 А

Примечание по буферизации отключения питания

10 мс не соблюдаются при встроенном тормозе.

Примечание по номинальному рабочему напряжению DC для питания на

Альтернативно также доступно 24 В

Примечание по тормозному резистору

Встроенный тормозной резистор

Программное обеспечение

FCT (Festo Configuration Tool)

Режим работы контроллера

Прямой режим, Выбор набора

Сертифицировано для функций безопасности по ISO 13849 (PL)

Изделие может быть использованов SRP/CS до категории 3, PL e

Сертифицировано для функций безопасности по ISO 13849 и IEC 6150

Изделие может использоваться в SRP/CS до SIL 3 (высокие требования)

Соединение Fieldbus

1x CANopen Slave

Соединение шины

Разъем, 9-пин, Sub-D

Среднее Время до Опасного Сбоя (MTTFd)

STO/5700 лет

Тест на нечувствительность к вибрации

EN 60068-2-6

Тест на нечувствительность к удару

EN 60068-2-27

Техника электрических соединений, вход/выход

Разъем, Sub-D, 15-полюсный

Тормозное сопротивление

15 Ом

Фильтр сетевого питания

Встроенный

Характеристики цифровых выходов

Без гальванической развязки

Условия эксплуатации

Класс безопасности

III

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Температура окружающей среды

От 0 °C до +50 °C

Температура хранения

От -25 °C до +75 °C

Уровень целостности безопасности (SIL)

Безопасное отключение момента (STO)/SIL 3

Электрические характеристики

Класс защиты

IP20
