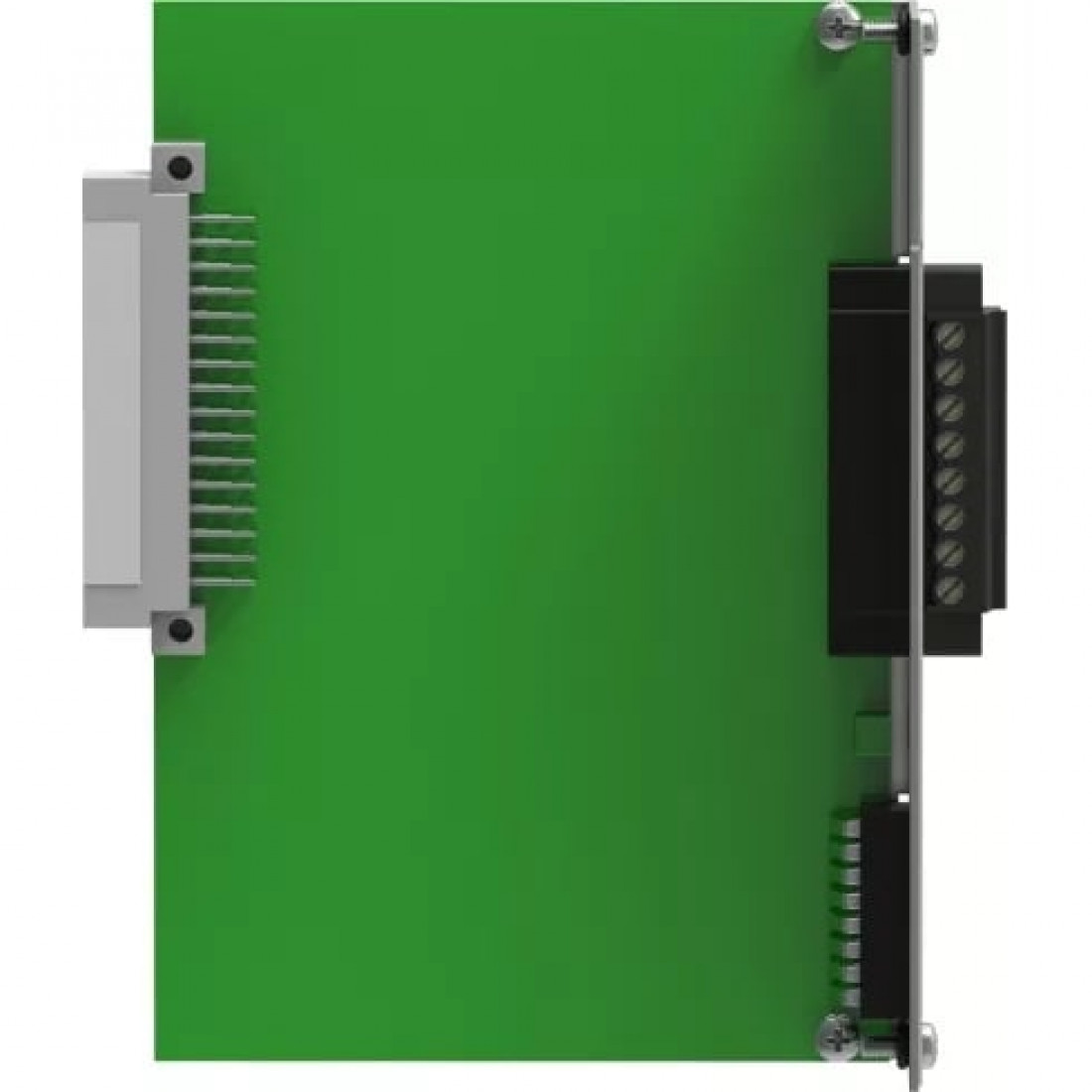

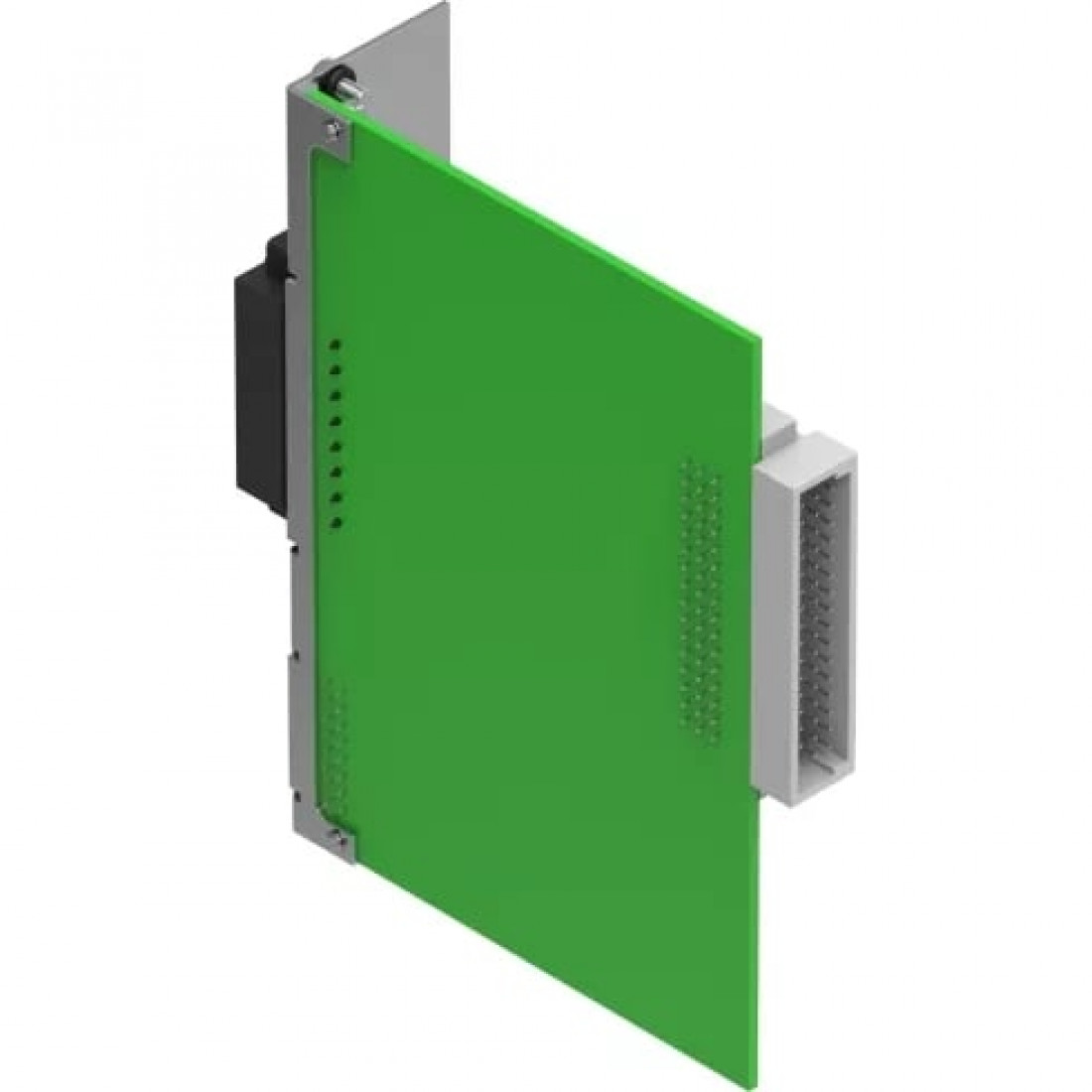

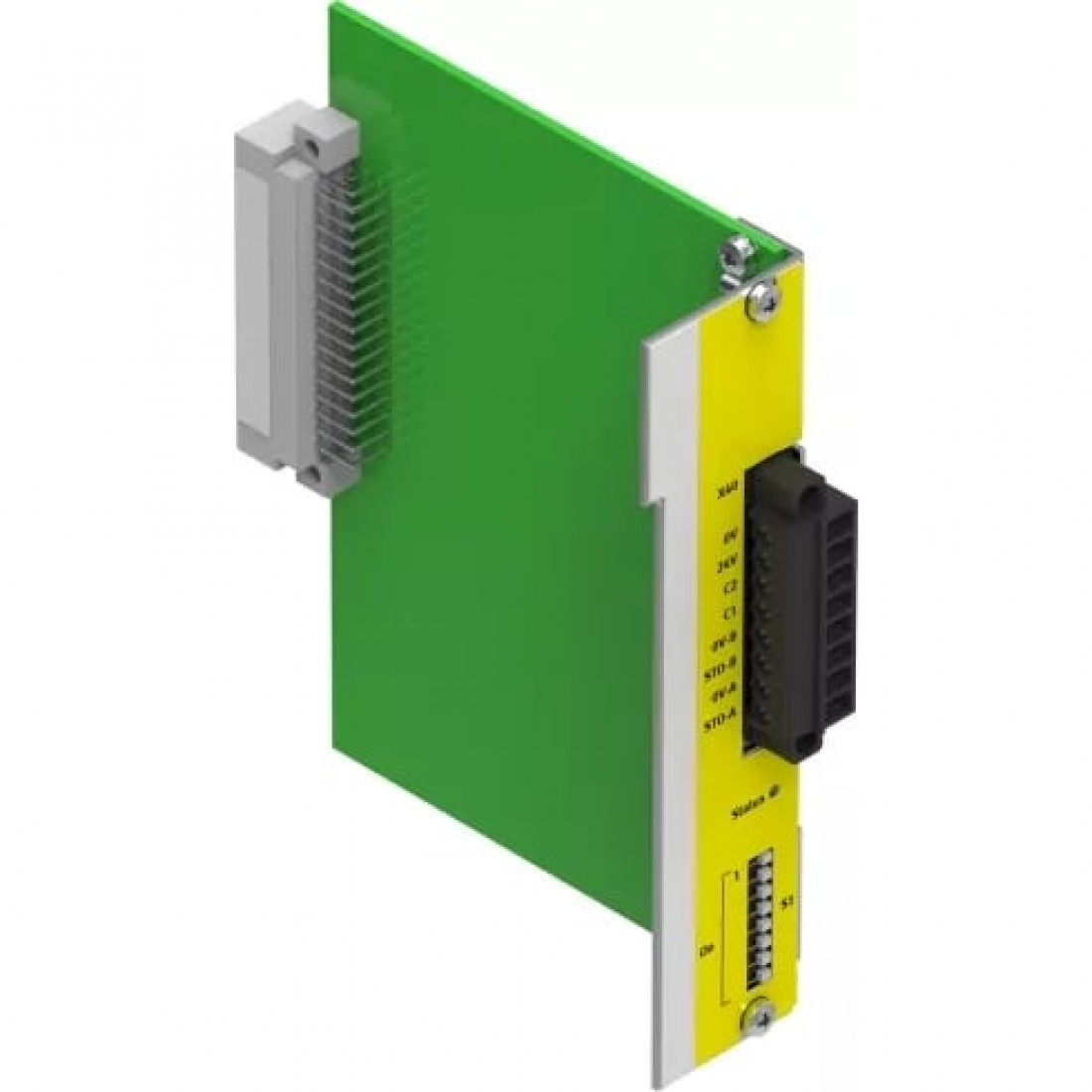

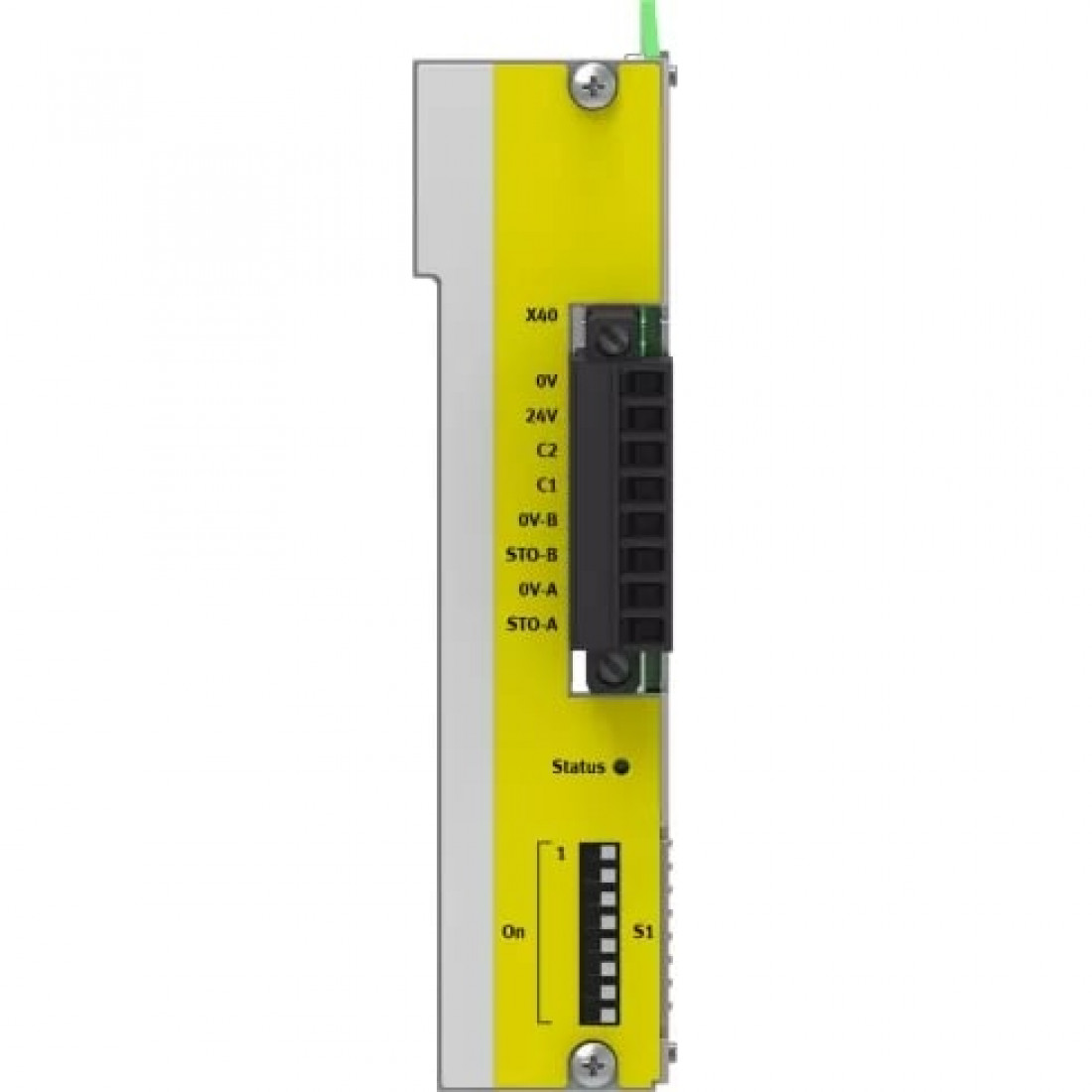

Модуль безопасности Festo CAMC-G-S1

Дисплей

Дисплей

Светодиод зеленый/желтый

Дополнительные характеристики

Уровень представления (PL)

Безопасное отключение момента (STO)/Категория 4, Класс оборудования е

Функция безопасности

Safe Torque off (STO)

Массо-габаритные и монтажные характеристики

Вес

75 г

Высота

28,1 мм

Длина

98 мм

Тип крепления

Подключаемый модуль для CMMP-AS…-M3

Ширина

112,1 мм

Основные характеристики

Артикул

1501330

Наименование

Модуль безопасности

Производитель

Festo

Серия товара

CAMC

Стандарты

Сертификационный департамент

TÜV 01/205/5165.01/14

Технические характеристики

PFD (вероятность отказа по требованию)

2,3&times10-5

SFF Доля Безопасных Отказов

99,2 %

Аппаратная отказоустойчивость

1

Возможность отказов в час [1/ч]

1,27×10-10

Время передачи сигнала, входы

0,3 мс

Диагностическое покрытие

97 %

Диапазон работы логических входов

19,2 ... 28,8 В

Допустимая токовая нагрузка при 40 °C

0,2 A

Допустимый диапазон, напряжение для логики

± 20 %

Защита (при коротком замыкании)

Нет

Защитный предохранитель, выход

Нет

Интервал контрольных испытаний

20 лет

Исполнение цифровых выходов

Гальванически развязанный сигнальный контакт

Количество цифровых логических входов

2

Максимальный номинальный входной ток

0,03 A

Максимальный ток, цифровые выходы логики

200 мА

Нагрузка по току на один выход

200 мА

Номинальное рабочее напряжение DC, питание логики

24 В DC

Номинальный ток, питание логики

0,02 А

Поперечное сечение терминала

0,25 - 0,5 мм²

Потребление тока, питание логики без зажимного тормоза

0,03 А

Светодиоды, относящиеся к продукту

Нормальная работа (зеленый)/STO (желтый)

Сертифицировано для функций безопасности по ISO 13849 (PL)

Изделие может использоваться в SRP/CS до категории 4, PL e

Сертифицировано для функций безопасности по ISO 13849 и IEC 6150

Изделие может использоваться в SRP/CS до SIL 3 (высокие требования)

Спецификация, цифровой вход

По IEC 61131-2

Характеристики логических входов

Электрически изолирован

Цифровые выходы, логика переключений

Контакт замыкается с безопасным отключением момента (STO)

Элементы управления

Нет

Условия эксплуатации

Защита от короткого замыкания

Нет

Концы проводов

Разъем кабеля

Относительная влажность воздуха

5 % - 95 % (без образования конденсата)

Положение при сборке

Любое

Температура окружающей среды

От 0 °C до +40 °C

Температура хранения

От -25 °C до +55 °C

Уровень целостности безопасности (SIL)

Безопасное отключение момента (STO)/SIL 3/SILCL 3

Электрические характеристики

Класс защиты

IP20, в собранном состоянии

Номинальное рабочее напряжение DC

24 В DC

Электрическое подключение

Прямой разъем, Вворачиваемый терминал
