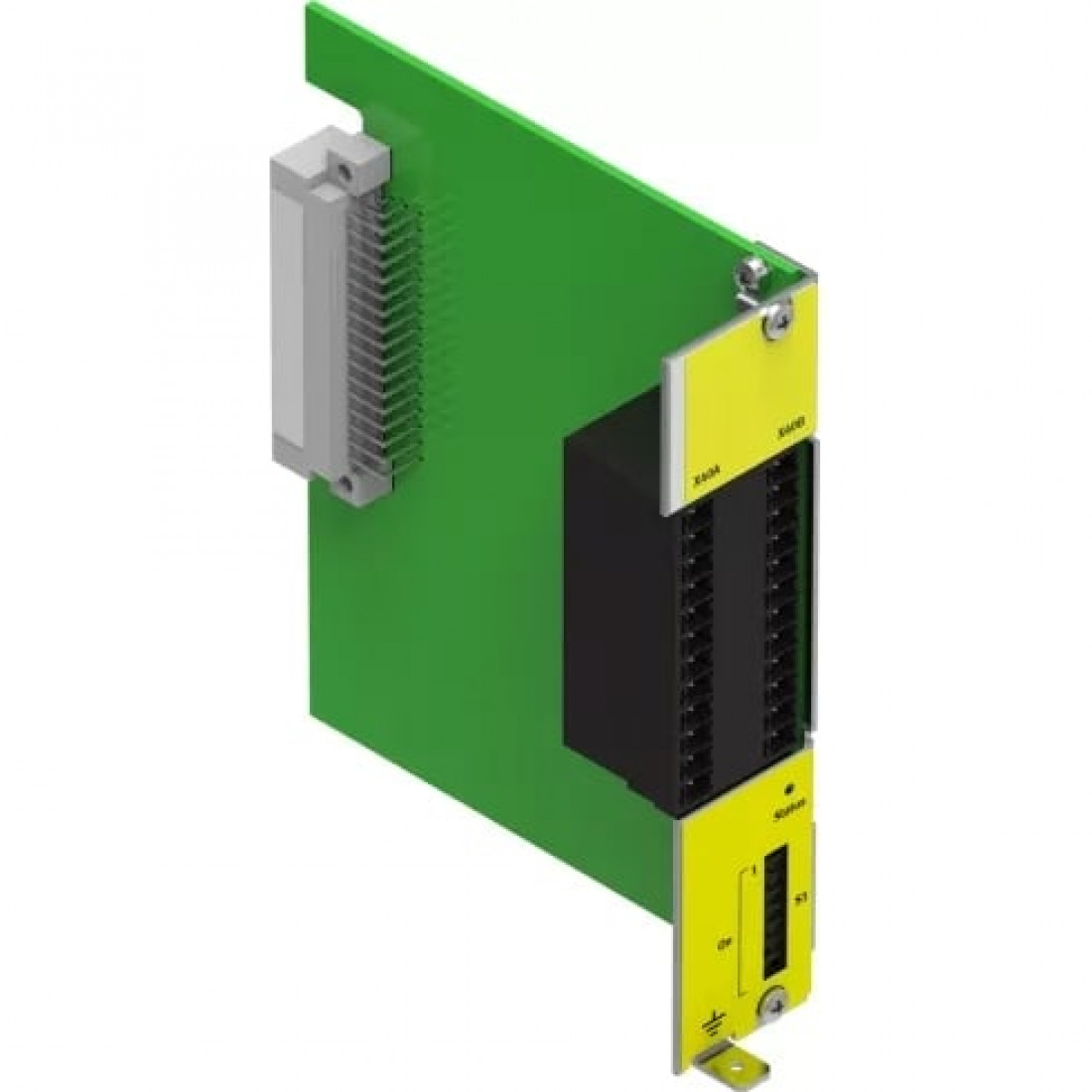

Модуль безопасности Festo CAMC-G-S3

Дисплей

Дисплей

Светодиод зеленый/желтый/красный

Общие характеристики

Технические характеристики

Цифровые выходы, логика переключений:Полупроводниковые выходы: параметризуемые, PNP (позитивное переключение), 2-канальные эквивалентные/антивалентные

Условия эксплуатации

Защита от короткого замыкания:Да, исключение: контакт C1/C2

Дополнительные характеристики

Уровень представления (PL)

Безопасное управление тормозом (SBC) / категория 3, Класс оборудования е, Безопасное ограничение скорости (SLS) / категория 4, Класс оборудования е, Безопасный рабочий останов (SOS) / категория 4, Класс оборудования е, Безопасный останов 1 (SS1) / категория 4, Класс оборудования е, Безопасное отслеживание скорости (SSM) / категория 4, Класс оборудования е, Безопасный диапазон скорости (SSR) / категория 4, Класс оборудования е, Безопасное отключение момента (STO)/Категория 4, Класс оборудования е

Функция безопасности

безопасное управление тормозом (SBC), Безопасный диапазон скорости (SSR), Безопасное отслеживание скорости (SSM), Безопасное отключение момента (STO), Безопасно ограниченная скорость (SLS), Безопасная остановка работы (SOS), Безопасная остановка 1 (SS1), Безопасная остановка 2 (SS2)

Массо-габаритные и монтажные характеристики

Вес

220 г

Размеры W x L x H

112,2 мм x 99,1 мм x 28,7 мм

Тип крепления

Подключаемый модуль для CMMP-AS…-M3

Основные характеристики

Артикул

1501331

Наименование

Модуль безопасности

Производитель

Festo

Серия товара

CAMC

Технические характеристики

SFF Доля Безопасных Отказов

99,5 %

Аппаратная отказоустойчивость

1

Возможность отказов в час [1/ч]

9,5×10-9

Время передачи сигнала, входы

0,3 мс

Диагностическое покрытие

97,5 %

Диапазон работы логических входов

13 ... 28,8 В

Допустимая токовая нагрузка при 40 °C

0,2 A

Допустимый диапазон, напряжение для логики

± 20 %

Защита (при коротком замыкании)

Нет

Защитный предохранитель, выход

Мониторинг короткого замыкания и перекрестного замыкания

Интервал контрольных испытаний

20 лет

Исполнение цифровых выходов

Гальванически развязанный сигнальный контакт, 3 безопасных, 2-канальных полупроводниковых выхода

Количество цифровых логических входов

10

Максимальный номинальный входной ток

0,015 A

Максимальный ток, цифровые выходы логики

50 мА

Минимальное время цикла

2 мс

Нагрузка по току на один выход

50 мА

Номинальное рабочее напряжение DC, питание логики

24 В DC

Номинальный ток, питание логики

0,15 А

Параметры конфигурации

Через SafetyTool

Поперечное сечение терминала

0,25 - 0,5 мм²

Потребление тока, питание логики без зажимного тормоза

0,2 А

Светодиоды, относящиеся к продукту

Ошибка (красный), Нормальная работа (зеленый), Безопасное состояние (желтый)

Сертифицировано для функций безопасности по ISO 13849 (PL)

Изделие может использоваться в SRP/CS до категории 4, PL e

Сертифицировано для функций безопасности по ISO 13849 и IEC 6150

Изделие может использоваться в SRP/CS до SIL 3 (высокие требования)

Спецификация, цифровой вход

IEC 61131-2, тип 3

Характеристики логических входов

4 безопасных, 2-канальных выхода, Эквивалентное/антивалентное переключение, Конфигурируемые тестовые импульсы, Конфигурируемая функция, 6 безопасных, 1-канальных входов, Конфигурируемые тестовые импульсы

Элементы управления

DIP-переключатели

Условия эксплуатации

Концы проводов

Разъем кабеля

Относительная влажность воздуха

5 % - 90 % (без образования конденсата)

Положение при сборке

Любое

Температура окружающей среды

От 0 °C до +40 °C

Температура хранения

От -25 °C до +55 °C

Уровень целостности безопасности (SIL)

Безопасный контроль тормоза (SBC)/SIL 3, Безопасное ограничение скорости (SLS)/SIL 3, Безопасный рабочий останов (SOS)/SIL 3, Безопасный останов 1 (SS1)/SIL 3, Безопасный останов 2 (SS1)/SIL 3, Безопасный мониторинг скорости (SSM)/SIL 3, Безопасный диапазон скорости (SSR)/SIL 3, Безопасное отключение момента (STO)/SIL 3

Электрические характеристики

Класс защиты

IP20, в собранном состоянии

Номинальное рабочее напряжение DC

24 В DC

Электрическое подключение

Прямой разъем, Вворачиваемый терминал
