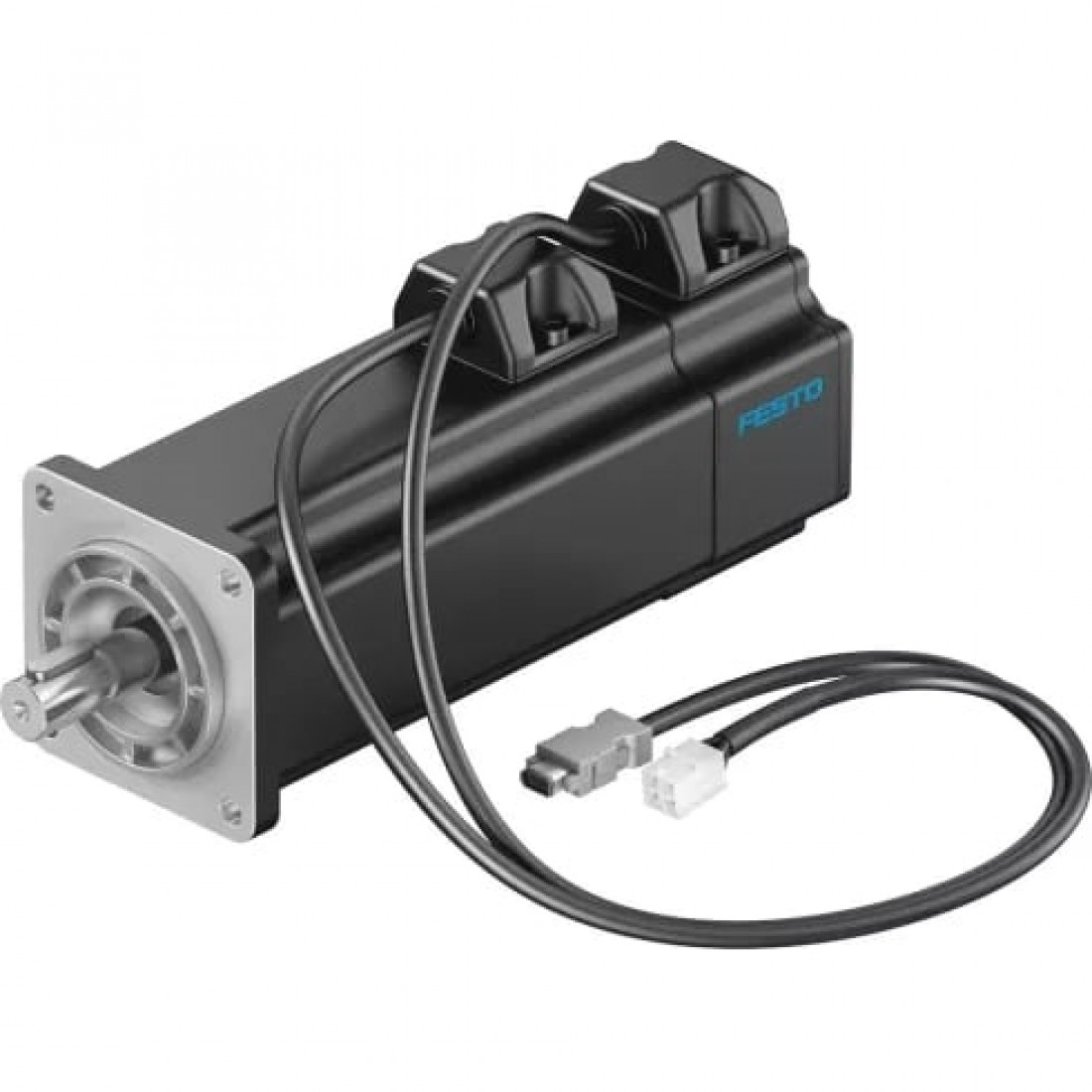

Серводвигатель Festo EMMB-AS-60-04-S

Массо-габаритные и монтажные характеристики

Вес

1600 г

Высота

124,4 мм

Длина

235 мм

Ширина

60 мм

Основные характеристики

Артикул

5219170

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMMB

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

Датчик положения ротора

Абсолютный однооборотный энкодер

Датчик положения ротора, типичная угловая точность

20 arcmin

Датчик положения ротора, типичное разрешение

20 бит

Допустимая осевая нагрузка на вал

90 Н

Допустимая радиальная нагрузка на вал

180 Н

Индуктивность обмотки фаза-фаза

11,5 мГн

Интерфейс поворотного энкодера

Nikon A формат

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

34 мВ/мин

Максимальная скорость

6.000 1/мин

Момент удержания

1,4 Нм

Номинальная мощность мотора

400 Вт

Номинальный момент

1,27 Нм

Номинальный ток мотора

2,4 А

Общий момент инерции массы при подъеме

0,405 кг/см²

Пиковый момент

3,81 Нм

Пиковый ток

7,2 А

Постоянная мотора

0,562 Нм/А

Принцип измерения поворотного энкодера

Оптический

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

5,8 Ом

Ток холостого хода

2,6 A

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

0 - Нет стойкости к коррозии

Температура окружающей среды

От -20 °C до +40 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Класс защиты

IP65

Номинальное напряжение DC

300 В

Номинальное рабочее напряжение DC

300 В DC
