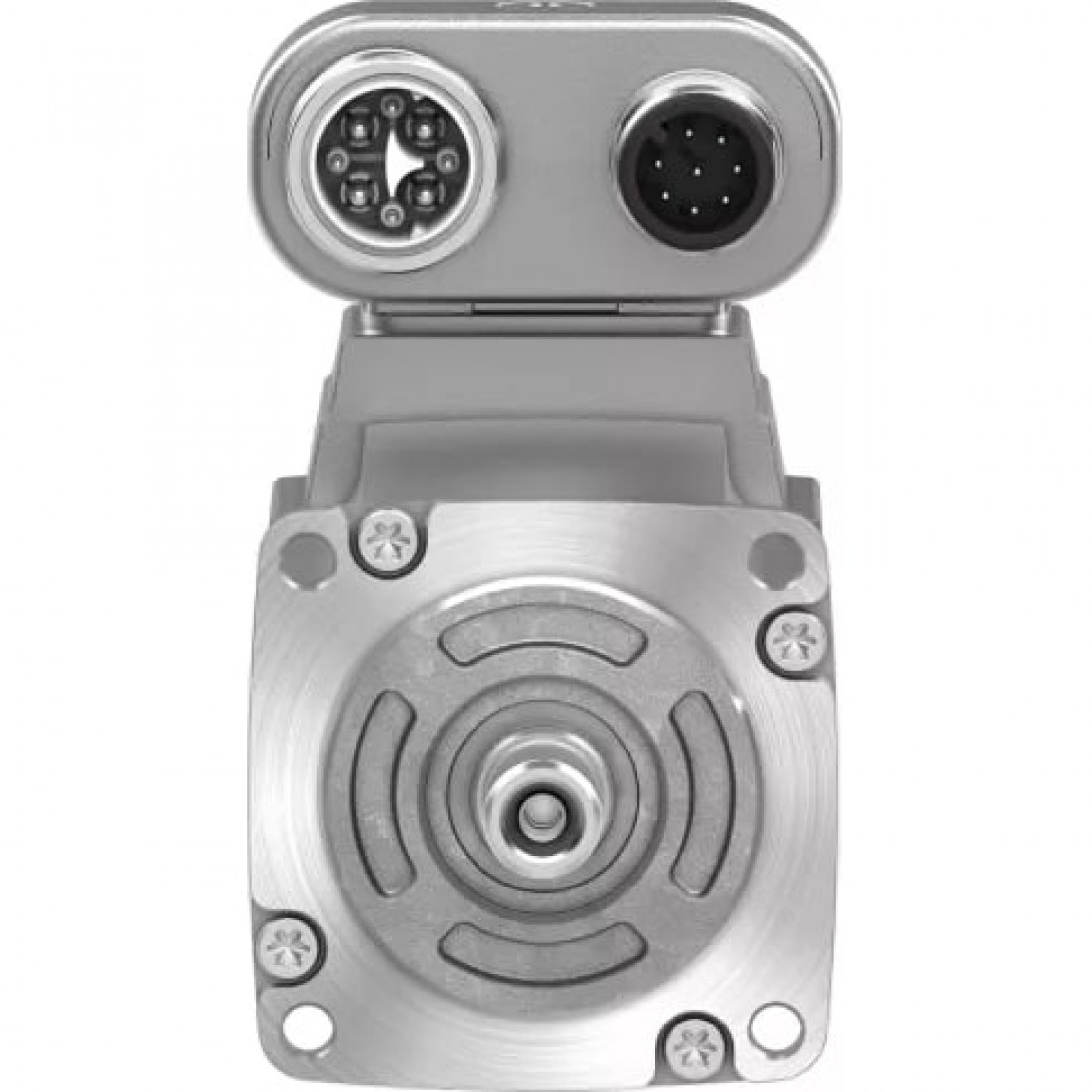

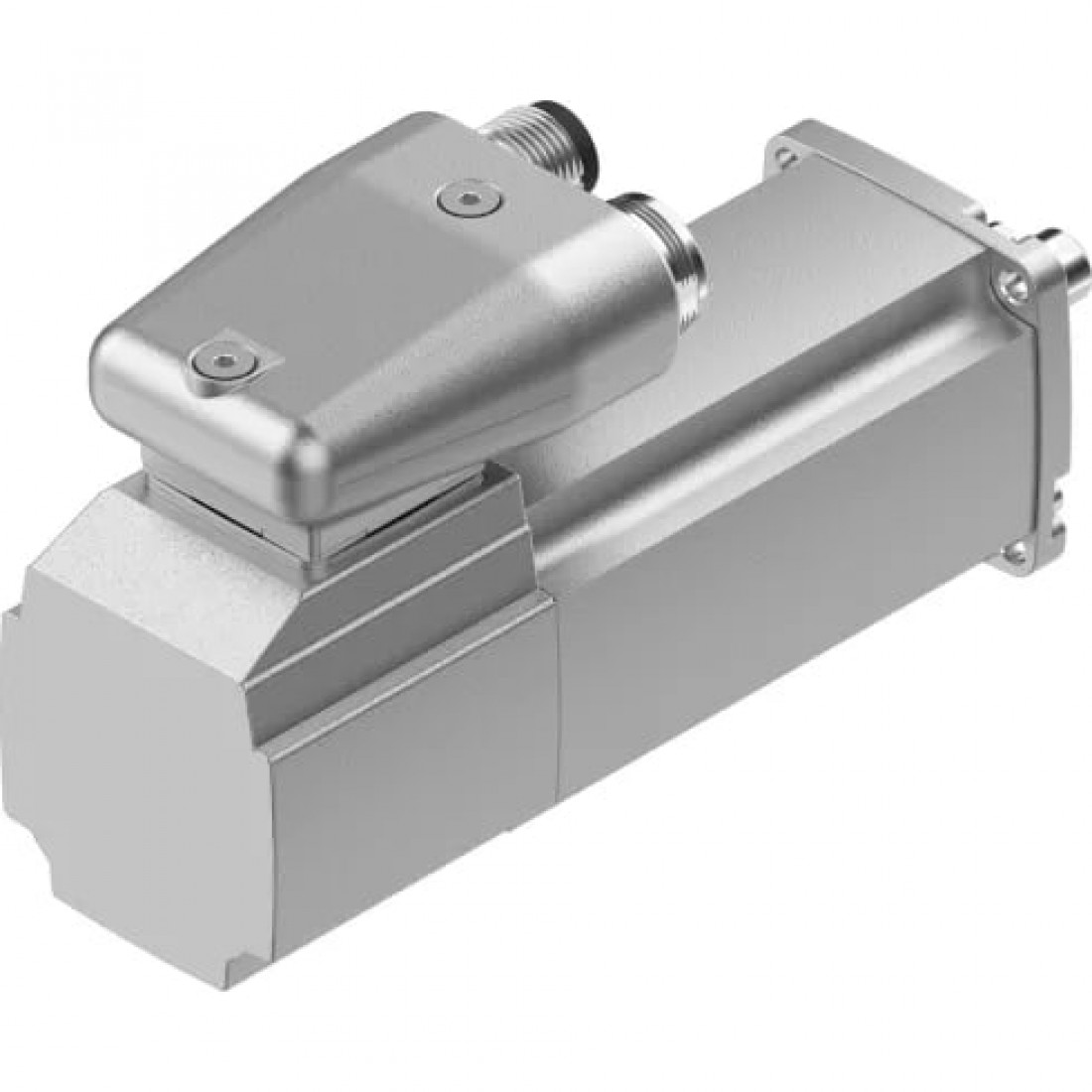

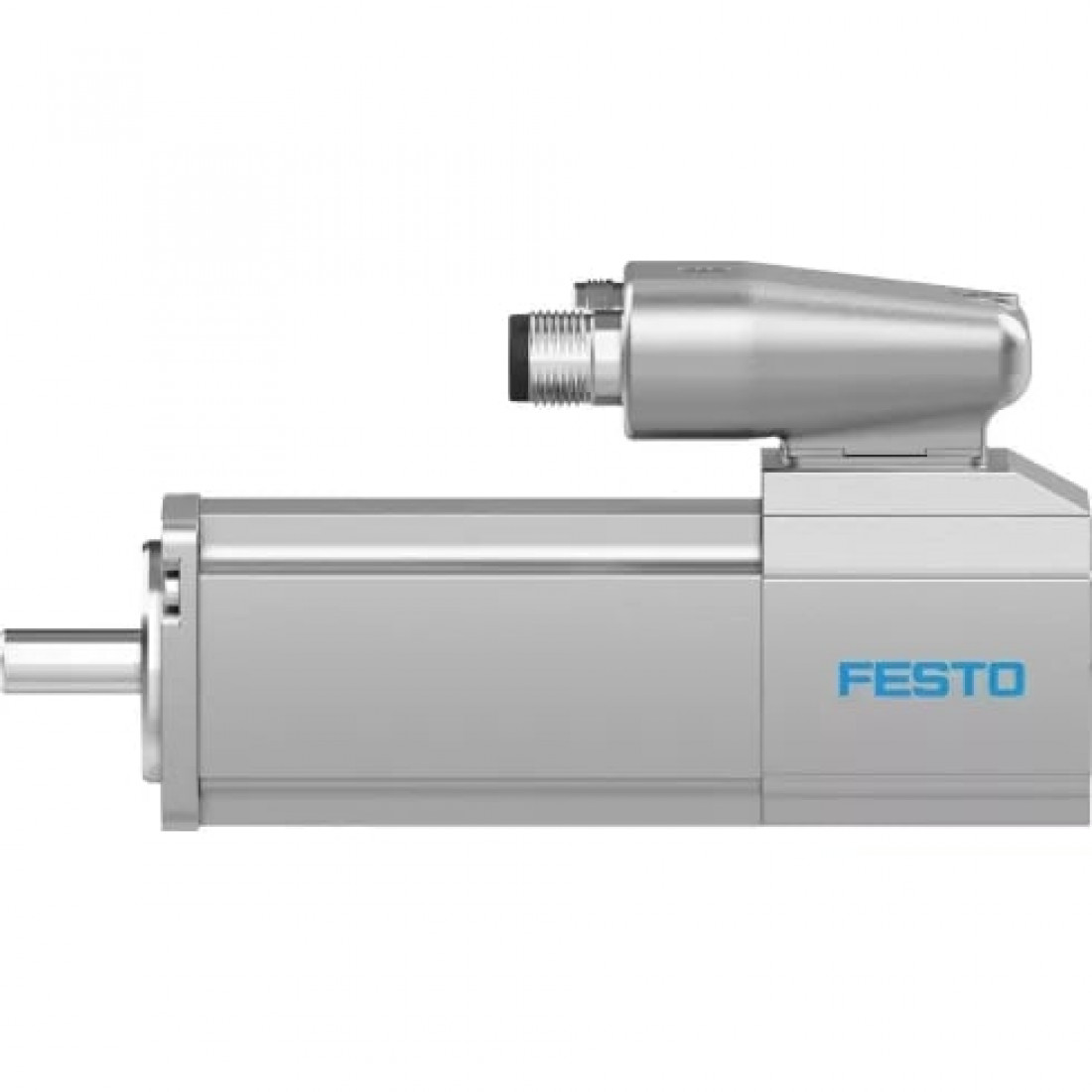

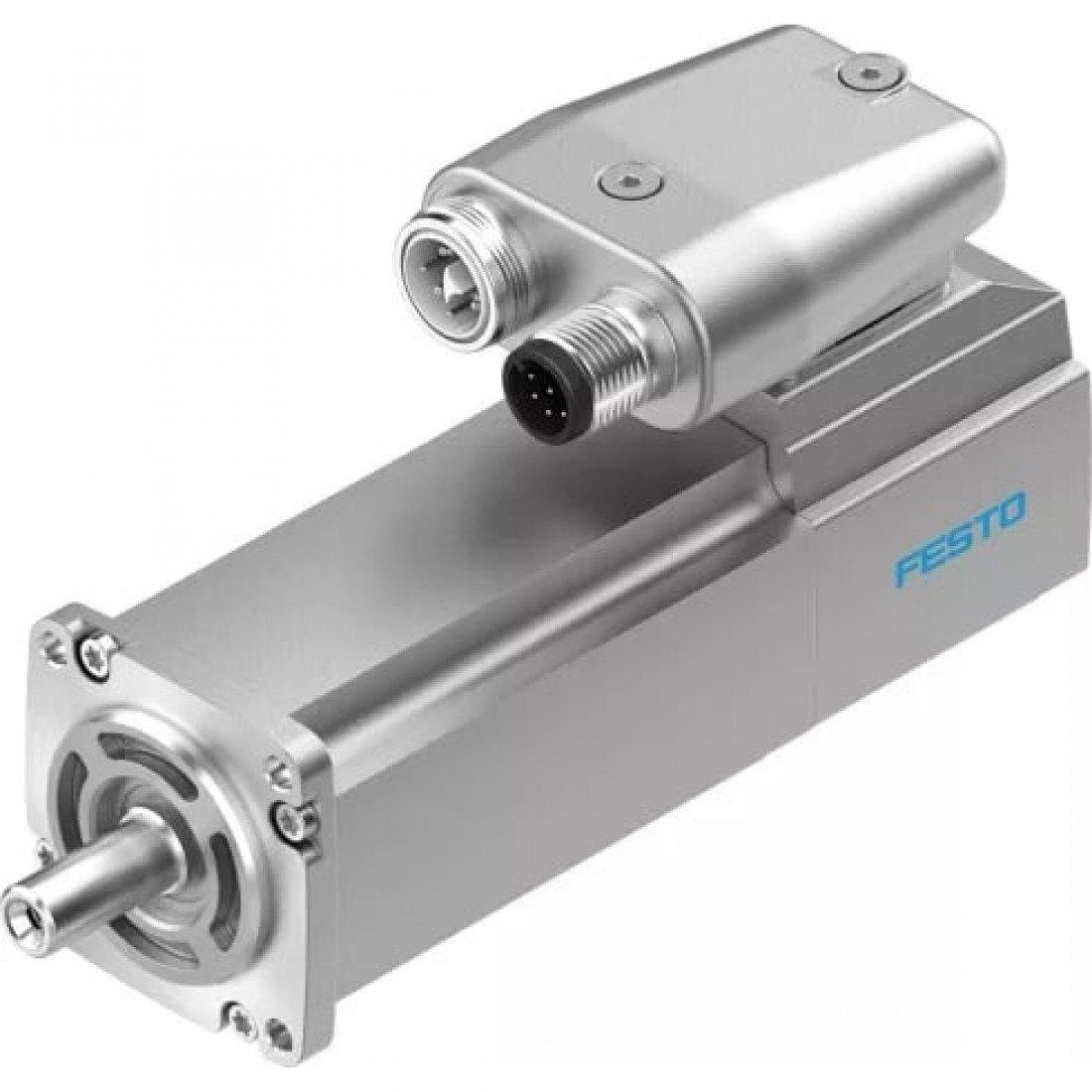

Серводвигатель Festo EMME-AS-40-M-LV-AS

Массо-габаритные и монтажные характеристики

Вес

700 г

Основные характеристики

Артикул

2082444

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMME

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

MTTFd, субэлемент

340 лет, поворотный энкодер

Датчик положения ротора

Абсолютный однооборотный энкодер

Датчик положения ротора, синусоидальные / косинусоидальные перио

16

Датчик положения ротора, типичная угловая точность

20 arcmin

Датчик положения ротора, типичное разрешение

12 бит

Допустимая осевая нагрузка на вал

12 Н

Допустимая радиальная нагрузка на вал

115 Н

Индуктивность обмотки фаза-фаза

6,6 мГн

Интерфейс поворотного энкодера

HIPERFACE®

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

13,2 мВ/мин

Максимальная скорость

10.000 1/мин

Момент удержания

0,35 Нм

Номинальная мощность мотора

200 Вт

Номинальный момент

0,21 Нм

Номинальный ток мотора

1,2 А

Общий момент инерции массы при подъеме

0,054 кг/см²

Пиковый момент

1,4 Нм

Пиковый ток

6,4 А

Постоянная мотора

0,175 Нм/А

Принцип измерения поворотного энкодера

Емкостной

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

8,6 Ом

Тип переключателя обмотки

Звезда внутри

Ток холостого хода

1,6 A

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

0 - Нет стойкости к коррозии

Температура окружающей среды

От -10 °C до +40 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Класс защиты

IP21

Номинальное напряжение DC

360 В

Номинальное рабочее напряжение DC

360 В DC
