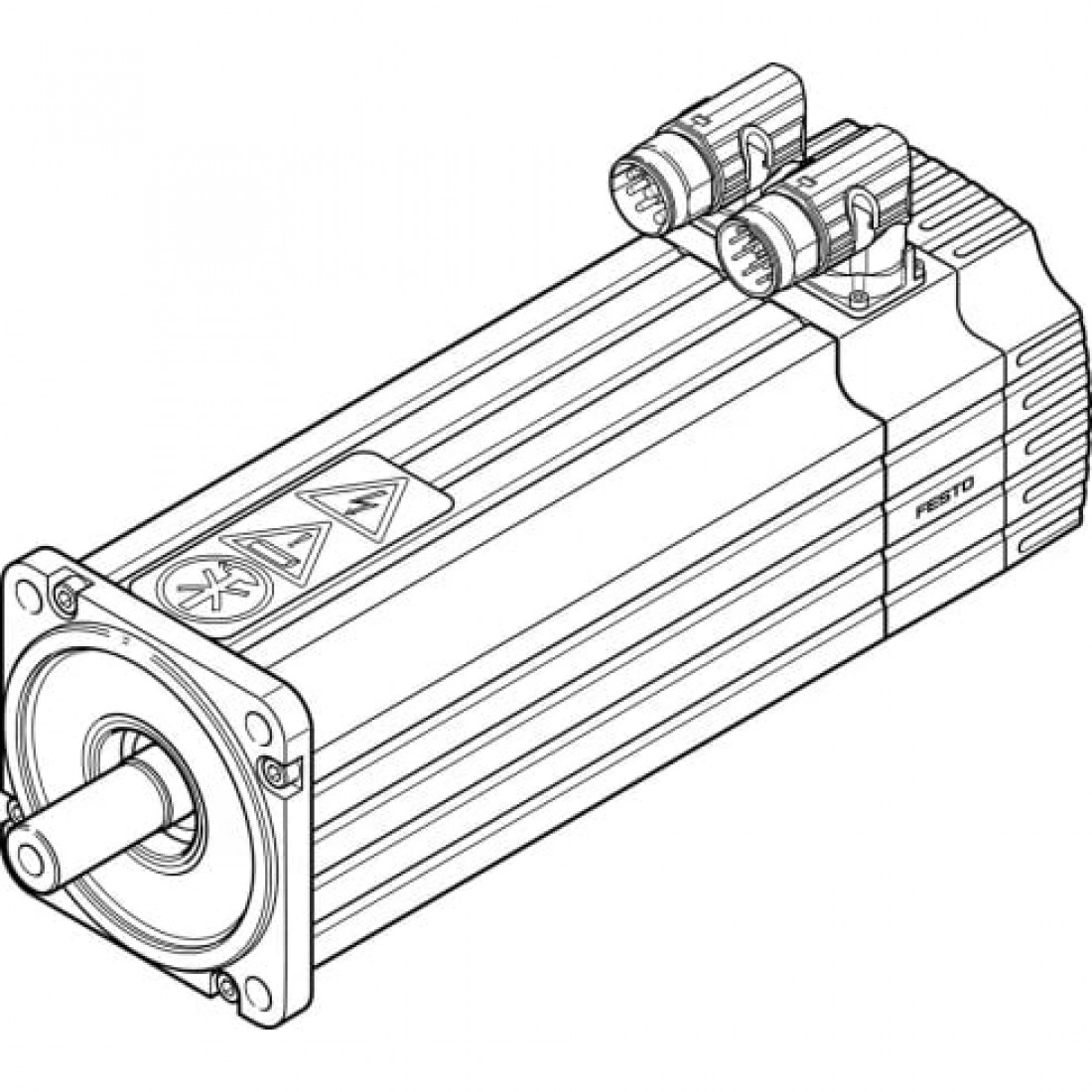

Серводвигатель Festo EMMS-AS-100-L-HV-RRB

Массо-габаритные и монтажные характеристики

Вес

9630 г

Высота

144 мм

Длина

330,7 мм

Ширина

104 мм

Основные характеристики

Артикул

1562987

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

MTTF, субэлемент

114 лет, поворотный энкодер; 3356 лет, удерживающий тормоз

MTTFd, субэлемент

228 лет, поворотный энкодер

Датчик положения ротора

Счетное устройство

Допустимая осевая нагрузка на вал

150 Н

Допустимая радиальная нагрузка на вал

650 Н

Индуктивность обмотки фаза-фаза

7,76 мГн

Интерфейс поворотного энкодера

SIN/COS аналоговый сигнал

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

98,93 мВ/мин

Максимальная скорость

4.040 1/мин

Момент инерции тормоза

0,54 кг/см²

Момент удержания

10,93 Нм

Мониторинг температуры

PTC-резистор

Номинальная мощность мотора

2.240 Вт

Номинальный момент

6,29 Нм

Номинальный ток мотора

3,79 А

Общий момент инерции массы при подъеме

7,34 кг/см²

Пиковый момент

35,4 Нм

Пиковый ток

24,8 А

Постоянная мотора

1,66 Нм/А

Потребляемая мощность, тормоз

18 Вт

Принцип измерения поворотного энкодера

Индуктивный

Рабочее напряжение DC для тормоза

24 В

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

1,98 Ом

Тип переключателя обмотки

Звезда внутри

Тормозной удерживающий момент

9 Нм

Циклы переключения, удерживающий тормоз

10 миллионов холостых ходов (без работы трения)

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -40 °C до +40 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Класс защиты

IP54

Номинальное напряжение DC

565 В

Номинальное рабочее напряжение DC

565 В DC
