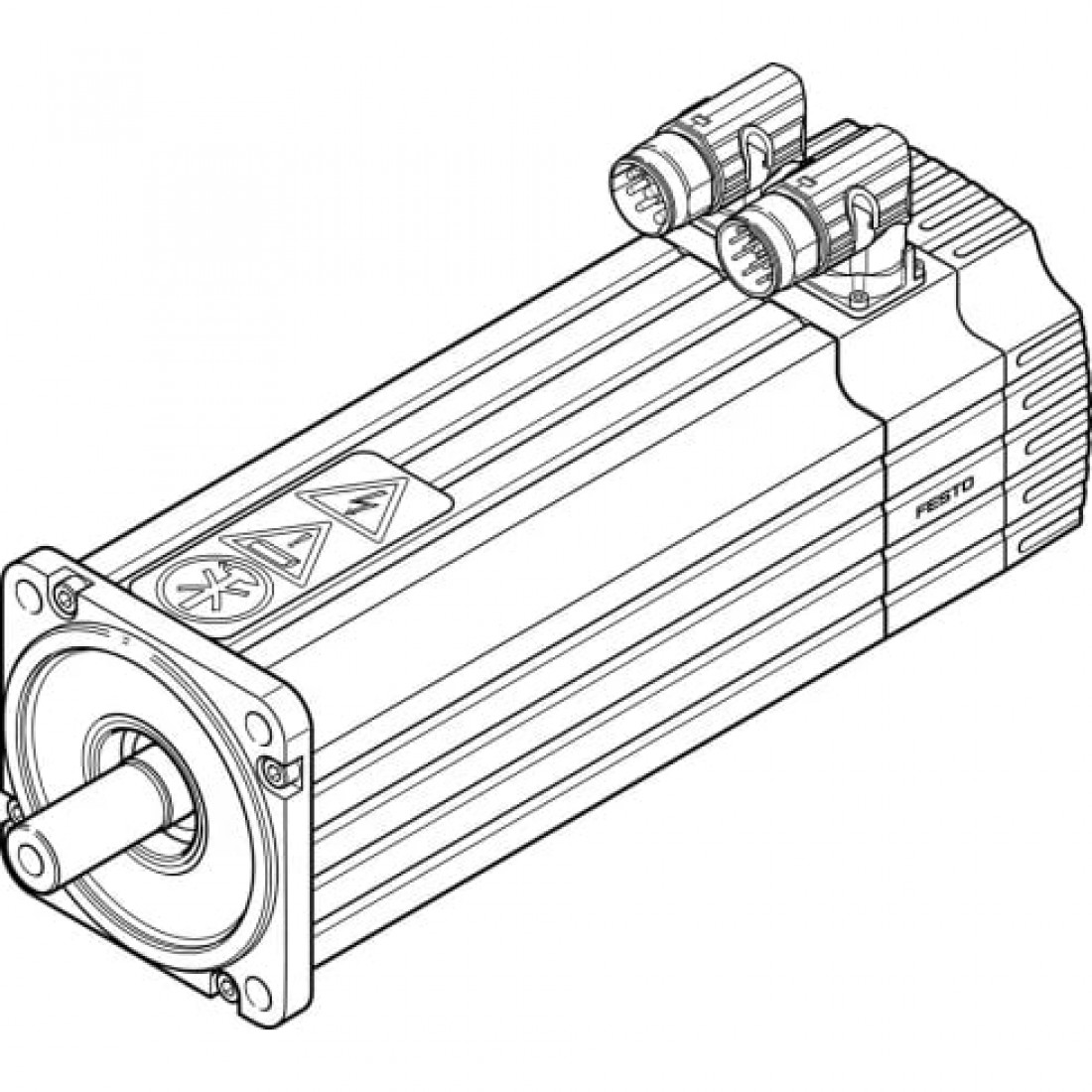

Серводвигатель Festo EMMS-AS-100-LK-HS-RRB

Массо-габаритные и монтажные характеристики

Вес

9.630 г

Основные характеристики

Артикул

1562969

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

MTTF, субэлемент

114 лет, поворотный энкодер; 3356 лет, удерживающий тормоз

MTTFd, субэлемент

228 лет, поворотный энкодер

Датчик положения ротора

Счетное устройство

Допустимая осевая нагрузка на вал

150 Н

Допустимая радиальная нагрузка на вал

650 Н

Индуктивность обмотки фаза-фаза

10,5 мГн

Интерфейс поворотного энкодера

SIN/COS аналоговый сигнал

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

118,77 мВ/мин

Конструкция вала - сегментная шпонка

DIN 6885, A 6 x 6 x 32

Максимальная скорость

3.360 1/мин

Момент инерции тормоза

0,54 кг/см²

Момент удержания

10,94 Нм

Мониторинг температуры

PTC-резистор

Номинальная мощность мотора

2.360 Вт

Номинальный момент

7,51 Нм

Номинальный ток мотора

3,8 А

Общий момент инерции массы при подъеме

7,34 кг/см²

Пиковый момент

39,8 Нм

Пиковый ток

24,8 А

Постоянная мотора

1,993 Нм/А

Потребляемая мощность, тормоз

18 Вт

Принцип измерения поворотного энкодера

Индуктивный

Рабочее напряжение DC для тормоза

24 В

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

2,84 Ом

Тип переключателя обмотки

Звезда внутри

Тормозной удерживающий момент

9 Нм

Циклы переключения, удерживающий тормоз

10 миллионов холостых ходов (без работы трения)

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -40 °C до +40 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Класс защиты

IP54

Номинальное напряжение DC

565 В

Номинальное рабочее напряжение DC

565 В DC
