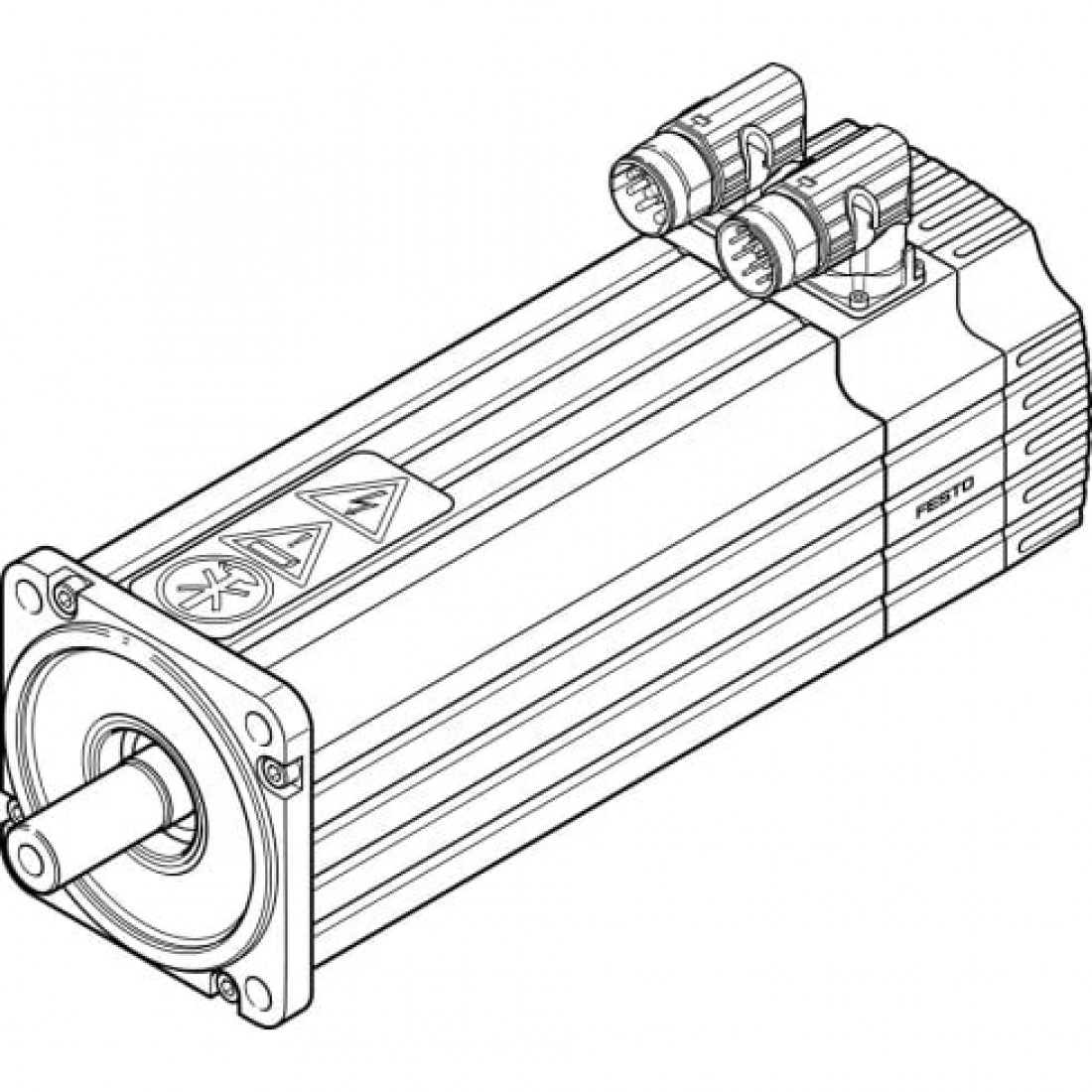

Серводвигатель Festo EMMS-AS-100-LK-HV-RR

Массо-габаритные и монтажные характеристики

Вес

9.100 г

Основные характеристики

Артикул

1562992

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

MTTF, субэлемент

114 лет, поворотный энкодер

MTTFd, субэлемент

228 лет, поворотный энкодер

Датчик положения ротора

Счетное устройство

Допустимая осевая нагрузка на вал

150 Н

Допустимая радиальная нагрузка на вал

650 Н

Индуктивность обмотки фаза-фаза

7,76 мГн

Интерфейс поворотного энкодера

SIN/COS аналоговый сигнал

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

98,93 мВ/мин

Конструкция вала - сегментная шпонка

DIN 6885, A 6 x 6 x 32

Максимальная скорость

4.040 1/мин

Момент удержания

10,93 Нм

Мониторинг температуры

PTC-резистор

Номинальная мощность мотора

2.240 Вт

Номинальный момент

6,29 Нм

Номинальный ток мотора

3,79 А

Общий момент инерции массы при подъеме

6,8 кг/см²

Пиковый момент

35,4 Нм

Пиковый ток

24,8 А

Постоянная мотора

1,66 Нм/А

Принцип измерения поворотного энкодера

Индуктивный

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

1,98 Ом

Тип переключателя обмотки

Звезда внутри

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -40 °C до +40 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Класс защиты

IP54

Номинальное напряжение DC

565 В

Номинальное рабочее напряжение DC

565 В DC
