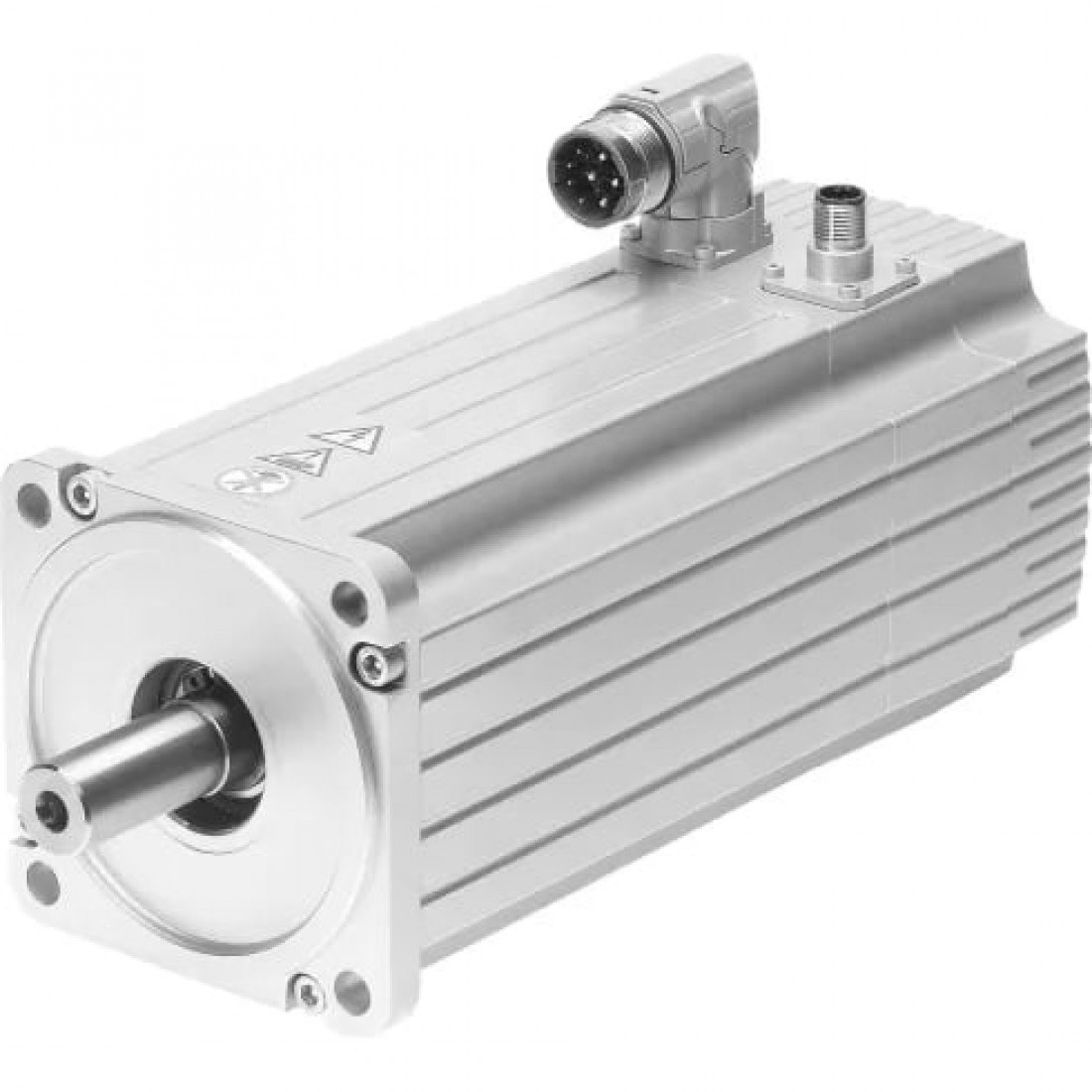

Серводвигатель Festo EMMS-AS-100-M-HS-RSB-S1

Массо-габаритные и монтажные характеристики

Вес

7.500 г

Основные характеристики

Артикул

1562948

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

MTTF, субэлемент

76 лет, поворотный энкодер; 3356 лет, удерживающий тормоз

MTTFd, субэлемент

152 года, поворотный энкодер

Датчик положения ротора

Абсолютный однооборотный энкодер

Допустимая осевая нагрузка на вал

150 Н

Допустимая радиальная нагрузка на вал

570 Н

Индуктивность обмотки фаза-фаза

12,3 мГн

Интерфейс поворотного энкодера

EnDat 21

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

99,15 мВ/мин

Максимальная скорость

4.030 1/мин

Момент инерции тормоза

0,61 кг/см²

Момент удержания

8,01 Нм

Мониторинг температуры

PTC-резистор

Номинальная мощность мотора

2.000 Вт

Номинальный момент

5,63 Нм

Номинальный ток мотора

3,4 А

Общий момент инерции массы при подъеме

5,285 кг/см²

Пиковый момент

22,1 Нм

Пиковый ток

15 А

Постоянная мотора

1,652 Нм/А

Потребляемая мощность, тормоз

18 Вт

Принцип измерения поворотного энкодера

Индуктивный

Рабочее напряжение DC для тормоза

24 В

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

3,25 Ом

Тип переключателя обмотки

Звезда внутри

Тормозной удерживающий момент

9 Нм

Триггер энкодера положения ротора

18 бит

Циклы переключения, удерживающий тормоз

10 миллионов холостых ходов (без работы трения)

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +40 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Класс защиты

IP65

Номинальное напряжение DC

565 В

Номинальное рабочее напряжение DC

565 В DC
