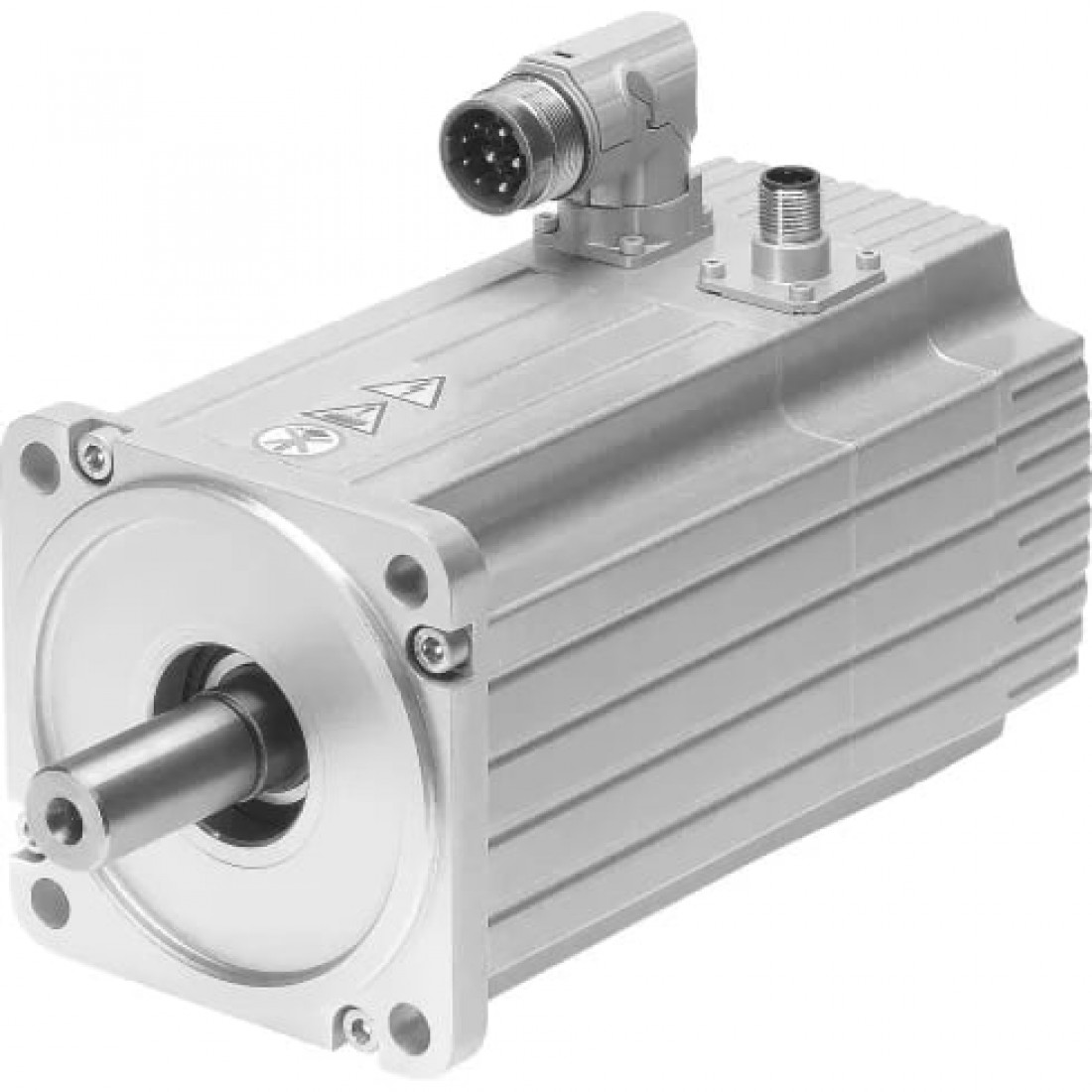

Серводвигатель Festo EMMS-AS-100-S-HS-RMB

Массо-габаритные и монтажные характеристики

Вес

5300 г

Высота

140 мм

Длина

232,3 мм

Ширина

105,5 мм

Основные характеристики

Артикул

550125

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

MTTF, субэлемент

76 лет, поворотный энкодер; 3356 лет, удерживающий тормоз

MTTFd, субэлемент

152 года, поворотный энкодер

Датчик положения ротора

Абсолютный многооборотный энкодер

Допустимая осевая нагрузка на вал

150 Н

Допустимая радиальная нагрузка на вал

300 Н

Индуктивность обмотки фаза-фаза

8,85 мГн

Интерфейс поворотного энкодера

EnDat 21

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

59,75 мВ/мин

Максимальная скорость

5.950 1/мин

Момент инерции тормоза

0,555 кг/см²

Момент удержания

4,71 Нм

Мониторинг температуры

PTC-резистор

Номинальная мощность мотора

1.573 Вт

Номинальный момент

3,24 Нм

Номинальный ток мотора

3,3 А

Общий момент инерции массы при подъеме

3,085 кг/см²

Пиковый момент

12,5 Нм

Пиковый ток

15 А

Постоянная мотора

0,984 Нм/А

Потребляемая мощность, тормоз

18 Вт

Принцип измерения поворотного энкодера

Индуктивный

Рабочее напряжение DC для тормоза

24 В

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

2,92 Ом

Тип переключателя обмотки

Звезда внутри

Тормозной удерживающий момент

9 Нм

Триггер энкодера положения ротора

18 бит

Циклы переключения, удерживающий тормоз

10 миллионов холостых ходов (без работы трения)

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +40 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Класс защиты

IP54

Номинальное напряжение DC

565 В
