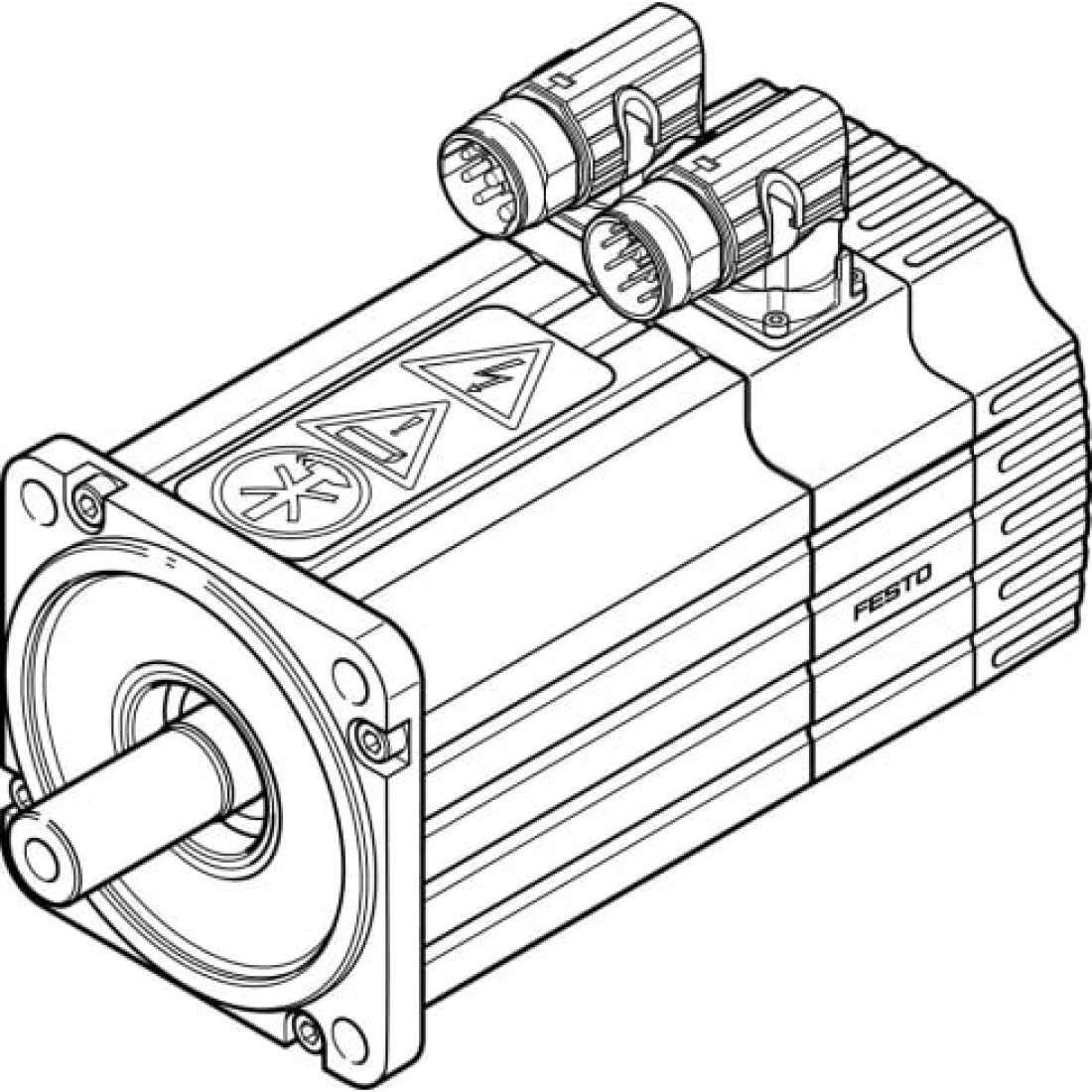

Серводвигатель Festo EMMS-AS-100-S-HS-RR

Массо-габаритные и монтажные характеристики

Вес

5040 г

Высота

144 мм

Длина

227,5 мм

Ширина

104 мм

Основные характеристики

Артикул

1562913

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

MTTF, субэлемент

114 лет, поворотный энкодер

MTTFd, субэлемент

228 лет, поворотный энкодер

Датчик положения ротора

Счетное устройство

Допустимая осевая нагрузка на вал

150 Н

Допустимая радиальная нагрузка на вал

300 Н

Индуктивность обмотки фаза-фаза

8,85 мГн

Интерфейс поворотного энкодера

SIN/COS аналоговый сигнал

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

59,75 мВ/мин

Максимальная скорость

6.680 1/мин

Момент удержания

4,71 Нм

Мониторинг температуры

PTC-резистор

Номинальная мощность мотора

1.560 Вт

Номинальный момент

3,24 Нм

Номинальный ток мотора

3,3 А

Общий момент инерции массы при подъеме

2,6 кг/см²

Пиковый момент

12,5 Нм

Пиковый ток

15 А

Постоянная мотора

0,984 Нм/А

Принцип измерения поворотного энкодера

Индуктивный

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

2,92 Ом

Тип переключателя обмотки

Звезда внутри

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -40 °C до +40 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Класс защиты

IP54

Номинальное напряжение DC

565 В

Номинальное рабочее напряжение DC

565 В DC
