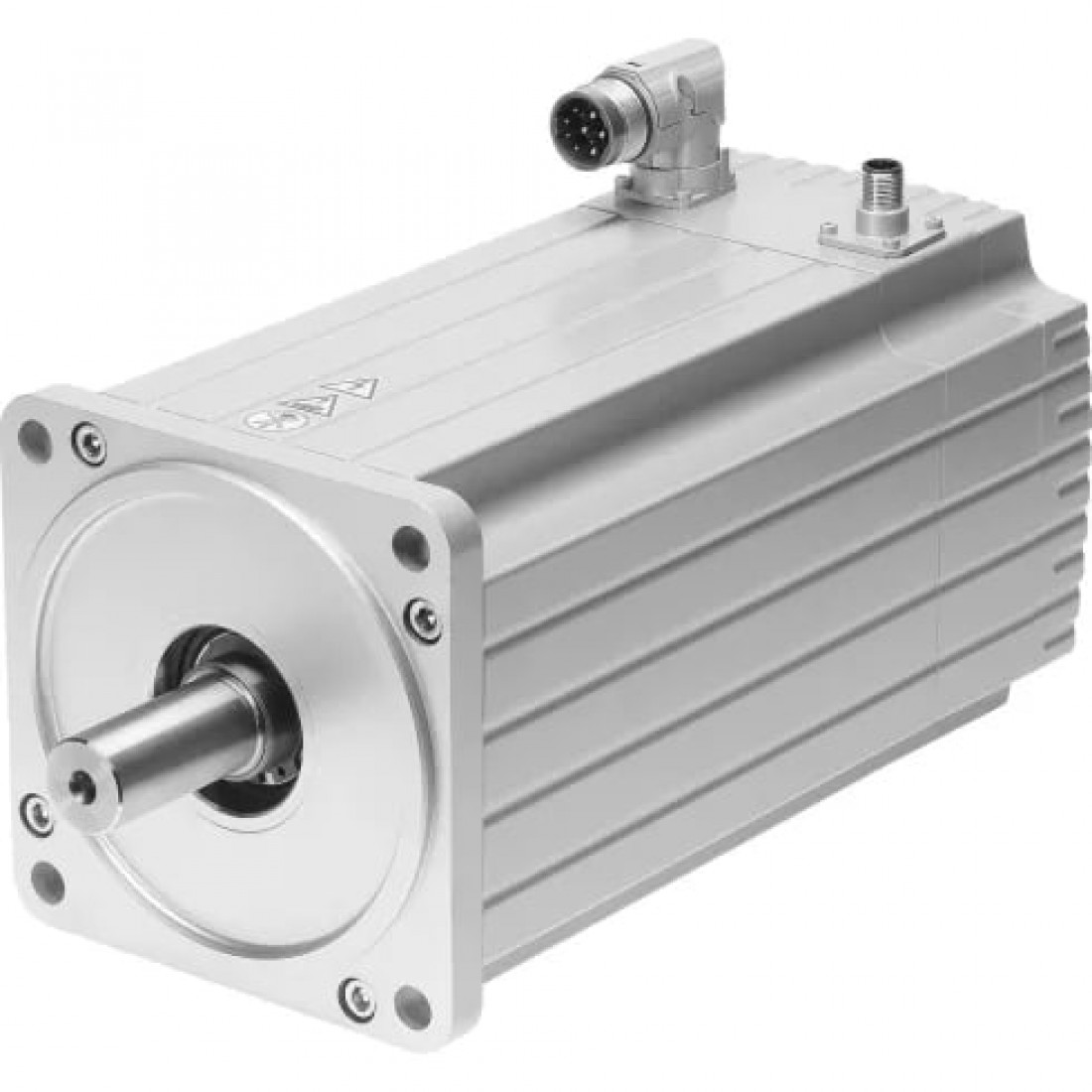

Серводвигатель Festo EMMS-AS-140-L-HS-RMB

Массо-габаритные и монтажные характеристики

Вес

17.000 г

Основные характеристики

Артикул

550138

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

MTTF, субэлемент

76 лет, поворотный энкодер; 4469 лет, удерживающий тормоз

MTTFd, субэлемент

152 года, поворотный энкодер

Датчик положения ротора

Абсолютный многооборотный энкодер

Допустимая осевая нагрузка на вал

200 Н

Допустимая радиальная нагрузка на вал

1.060 Н

Индуктивность обмотки фаза-фаза

13,44 мГн

Интерфейс поворотного энкодера

EnDat 21

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

162,39 мВ/мин

Максимальная скорость

2.210 1/мин

Момент инерции тормоза

1,082 кг/см²

Момент удержания

25,48 Нм

Мониторинг температуры

PTC-резистор

Номинальная мощность мотора

4.827 Вт

Номинальный момент

20,05 Нм

Номинальный ток мотора

7,4 А

Общий момент инерции массы при подъеме

20,108 кг/см²

Пиковый момент

48,8 Нм

Пиковый ток

20 А

Постоянная мотора

2,72 Нм/А

Потребляемая мощность, тормоз

15,6 Вт

Принцип измерения поворотного энкодера

Индуктивный

Рабочее напряжение DC для тормоза

24 В

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

1,41 Ом

Тип переключателя обмотки

Звезда внутри

Тормозной удерживающий момент

18 Нм

Триггер энкодера положения ротора

18 бит

Циклы переключения, удерживающий тормоз

5 миллионов холостых ходов (без работы трения!)

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +40 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Класс защиты

IP54

Номинальное напряжение DC

565 В
