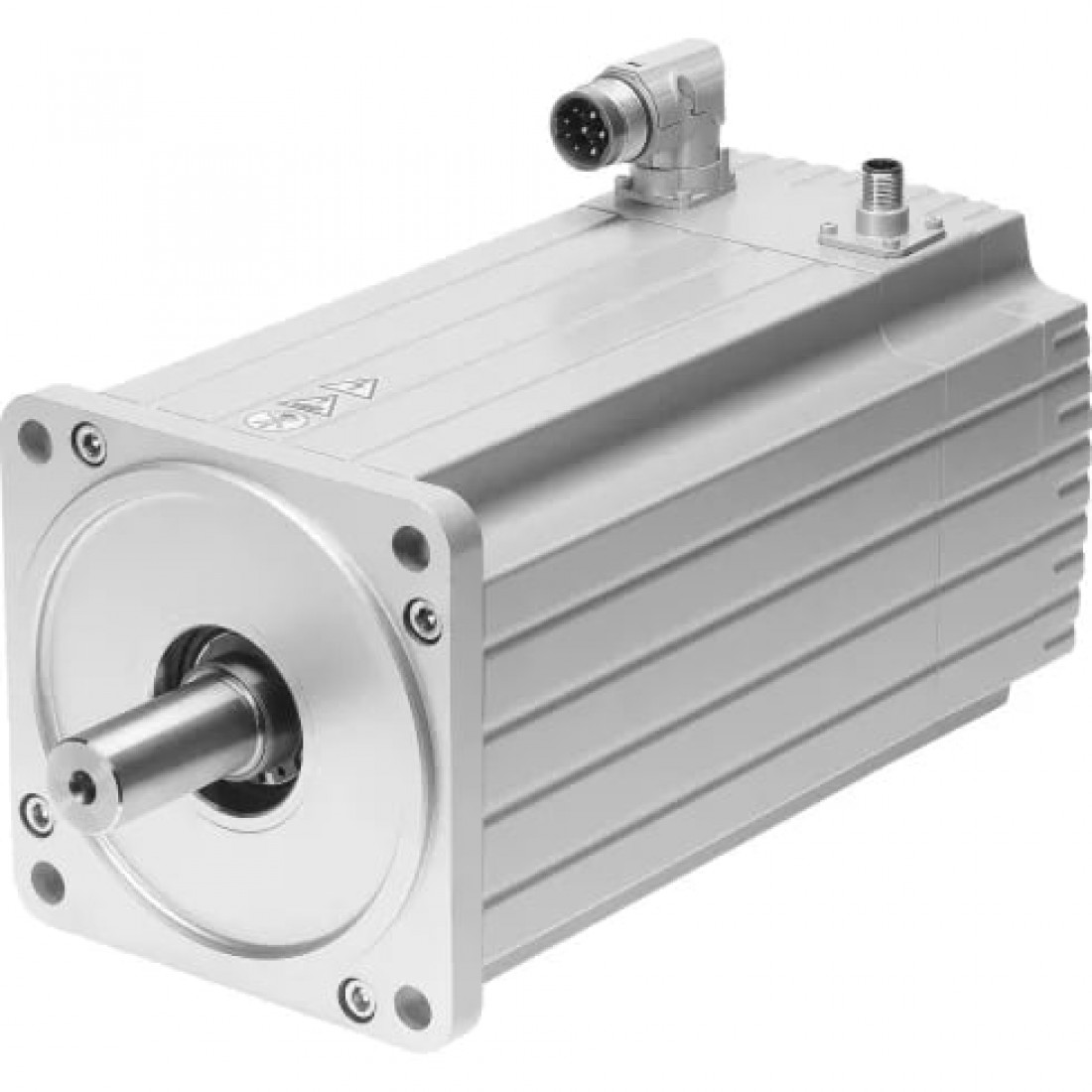

Серводвигатель Festo EMMS-AS-140-LK-HV-RS

Массо-габаритные и монтажные характеристики

Вес

16.200 г

Основные характеристики

Артикул

1574682

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

MTTF, субэлемент

76 лет, поворотный энкодер

MTTFd, субэлемент

152 года, поворотный энкодер

Датчик положения ротора

Абсолютный однооборотный энкодер

Допустимая осевая нагрузка на вал

200 Н

Допустимая радиальная нагрузка на вал

1.060 Н

Индуктивность обмотки фаза-фаза

4,65 мГн

Интерфейс поворотного энкодера

EnDat 21

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

104,41 мВ/мин

Конструкция вала - сегментная шпонка

DIN 6885, A 8 x 7 x 40

Максимальная скорость

3.830 1/мин

Момент удержания

25,5 Нм

Мониторинг температуры

PTC-резистор

Номинальная мощность мотора

5.110 Вт

Номинальный момент

17,41 Нм

Номинальный ток мотора

9,96 А

Общий момент инерции массы при подъеме

19,027 кг/см²

Пиковый момент

67,5 Нм

Пиковый ток

51,5 А

Постоянная мотора

1,75 Нм/А

Принцип измерения поворотного энкодера

Индуктивный

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

0,586 Ом

Тип переключателя обмотки

Звезда внутри

Триггер энкодера положения ротора

18 бит

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +40 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Класс защиты

IP54

Номинальное напряжение DC

565 В
