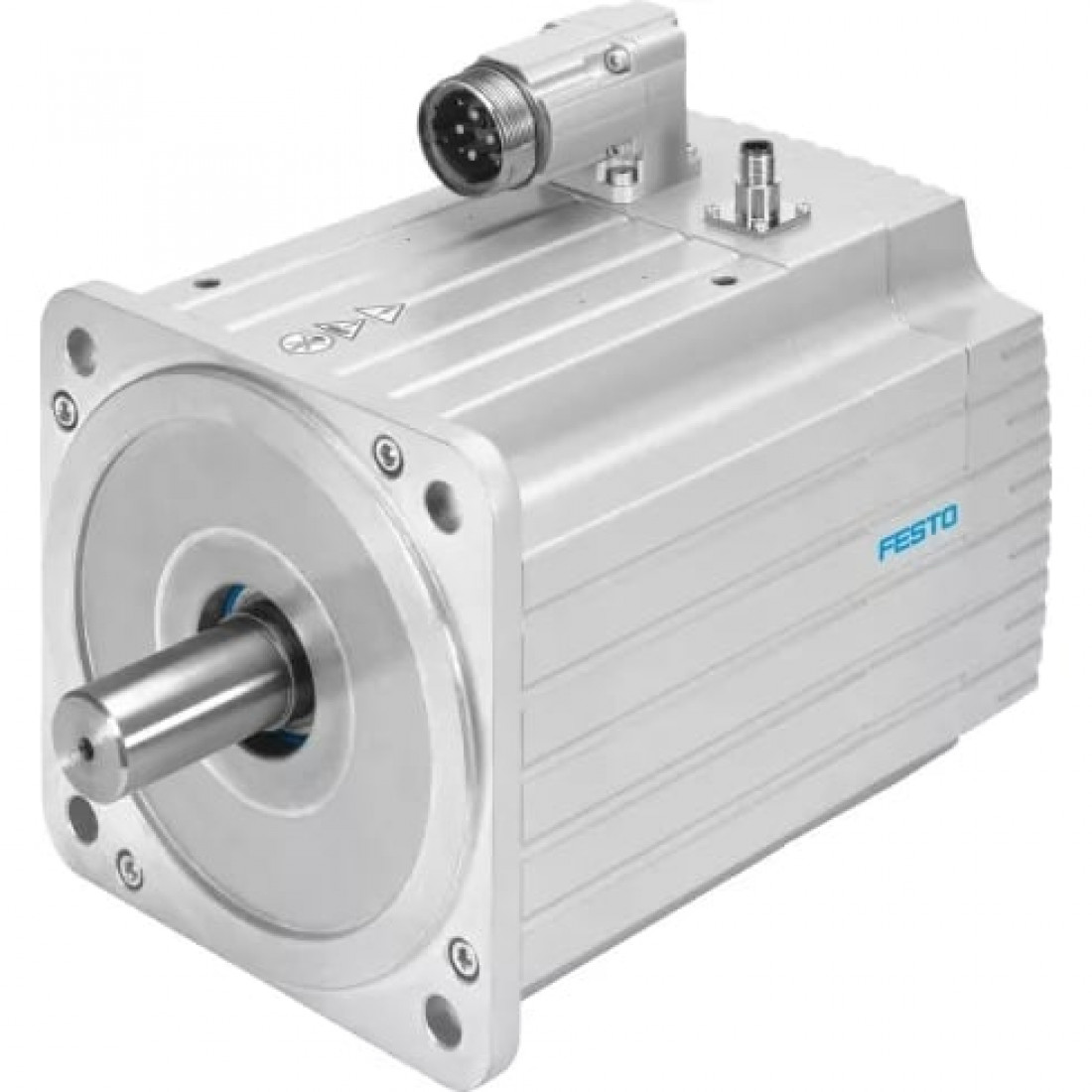

Серводвигатель Festo EMMS-AS-190-S-HS-AMB-S1

Массо-габаритные и монтажные характеристики

Вес

21.960 г

Основные характеристики

Артикул

1584925

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

MTTF, субэлемент

76 лет, поворотный энкодер; 4469 лет, удерживающий тормоз

MTTFd, субэлемент

152 года, поворотный энкодер

Датчик положения ротора

Абсолютный многооборотный энкодер

Допустимая осевая нагрузка на вал

250 Н

Допустимая радиальная нагрузка на вал

940 Н

Индуктивность обмотки фаза-фаза

3,07 мГн

Интерфейс поворотного энкодера

EnDat 21

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

75,4 мВ/мин

Максимальная скорость

5.300 1/мин

Момент инерции тормоза

3,8 кг/см²

Момент удержания

26,2 Нм

Мониторинг температуры

PTC-резистор

Номинальная мощность мотора

5.490 Вт

Номинальный момент

17,47 Нм

Номинальный ток мотора

14,43 А

Общий момент инерции массы при подъеме

55,7 кг/см²

Пиковый момент

80 Нм

Пиковый ток

77,2 А

Постоянная мотора

1,211 Нм/А

Потребляемая мощность, тормоз

17 Вт

Принцип измерения поворотного энкодера

Индуктивный

Рабочее напряжение DC для тормоза

24 В

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

0,283 Ом

Тип переключателя обмотки

Звезда внутри

Тормозной удерживающий момент

30 Nm

Триггер энкодера положения ротора

18 бит

Циклы переключения, удерживающий тормоз

5 миллионов холостых ходов (без работы трения!)

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +40 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Класс защиты

IP65

Номинальное напряжение DC

565 В

Номинальное рабочее напряжение DC

565 В DC
