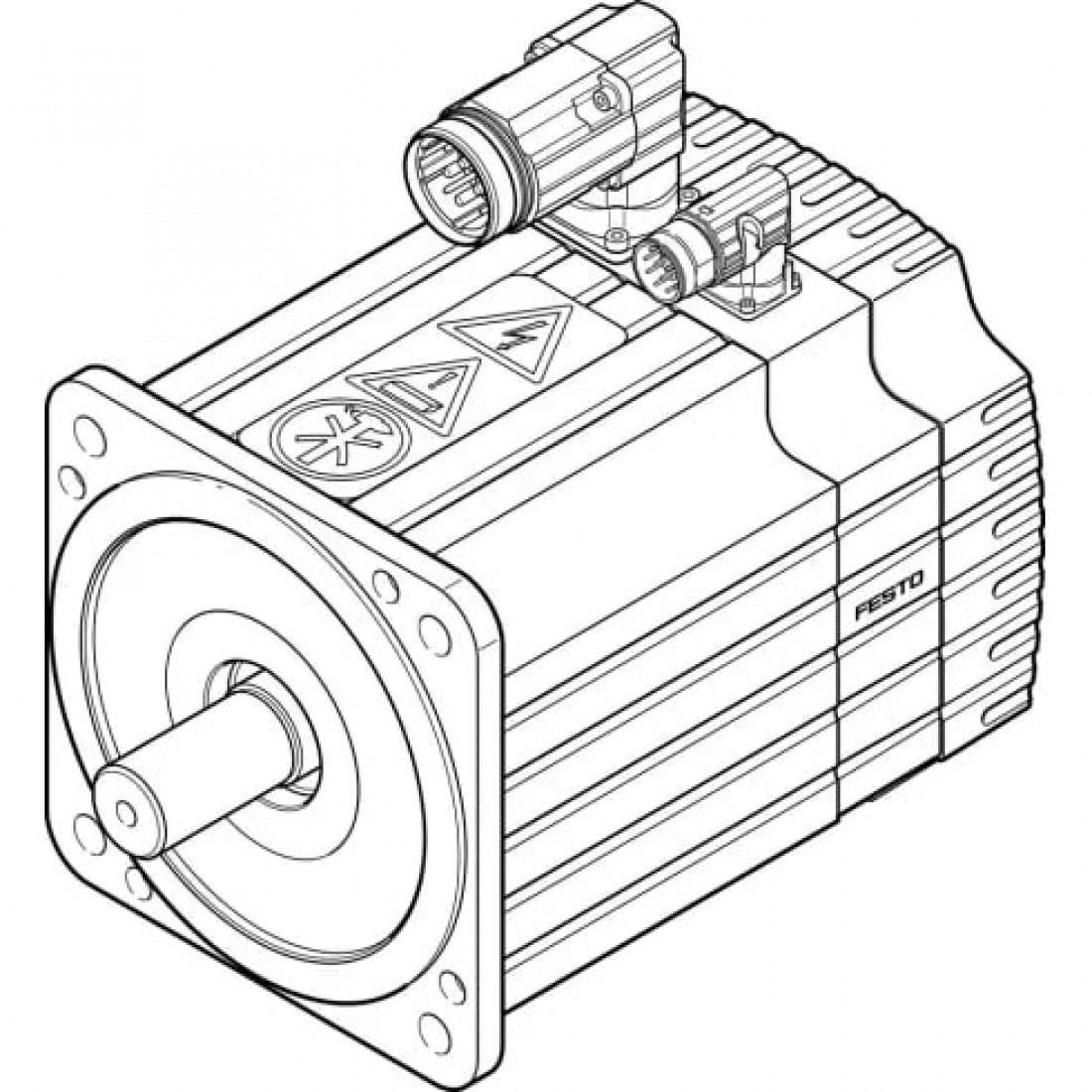

Серводвигатель Festo EMMS-AS-190-S-HS-AR

Массо-габаритные и монтажные характеристики

Вес

21.100 г

Основные характеристики

Артикул

1584913

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

MTTF, субэлемент

114 лет, поворотный энкодер

MTTFd, субэлемент

228 лет, поворотный энкодер

Датчик положения ротора

Счетное устройство

Допустимая осевая нагрузка на вал

250 Н

Допустимая радиальная нагрузка на вал

940 Н

Индуктивность обмотки фаза-фаза

3,07 мГн

Интерфейс поворотного энкодера

SIN/COS аналоговый сигнал

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

75,4 мВ/мин

Максимальная скорость

5.300 1/мин

Момент удержания

26,2 Нм

Мониторинг температуры

PTC-резистор

Номинальная мощность мотора

5.490 Вт

Номинальный момент

17,47 Нм

Номинальный ток мотора

14,43 А

Общий момент инерции массы при подъеме

52,1 кг/см²

Пиковый момент

80 Нм

Пиковый ток

77,2 А

Постоянная мотора

1,211 Нм/А

Принцип измерения поворотного энкодера

Индуктивный

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

0,283 Ом

Тип переключателя обмотки

Звезда внутри

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +40 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Класс защиты

IP54

Номинальное напряжение DC

565 В

Номинальное рабочее напряжение DC

565 В DC
