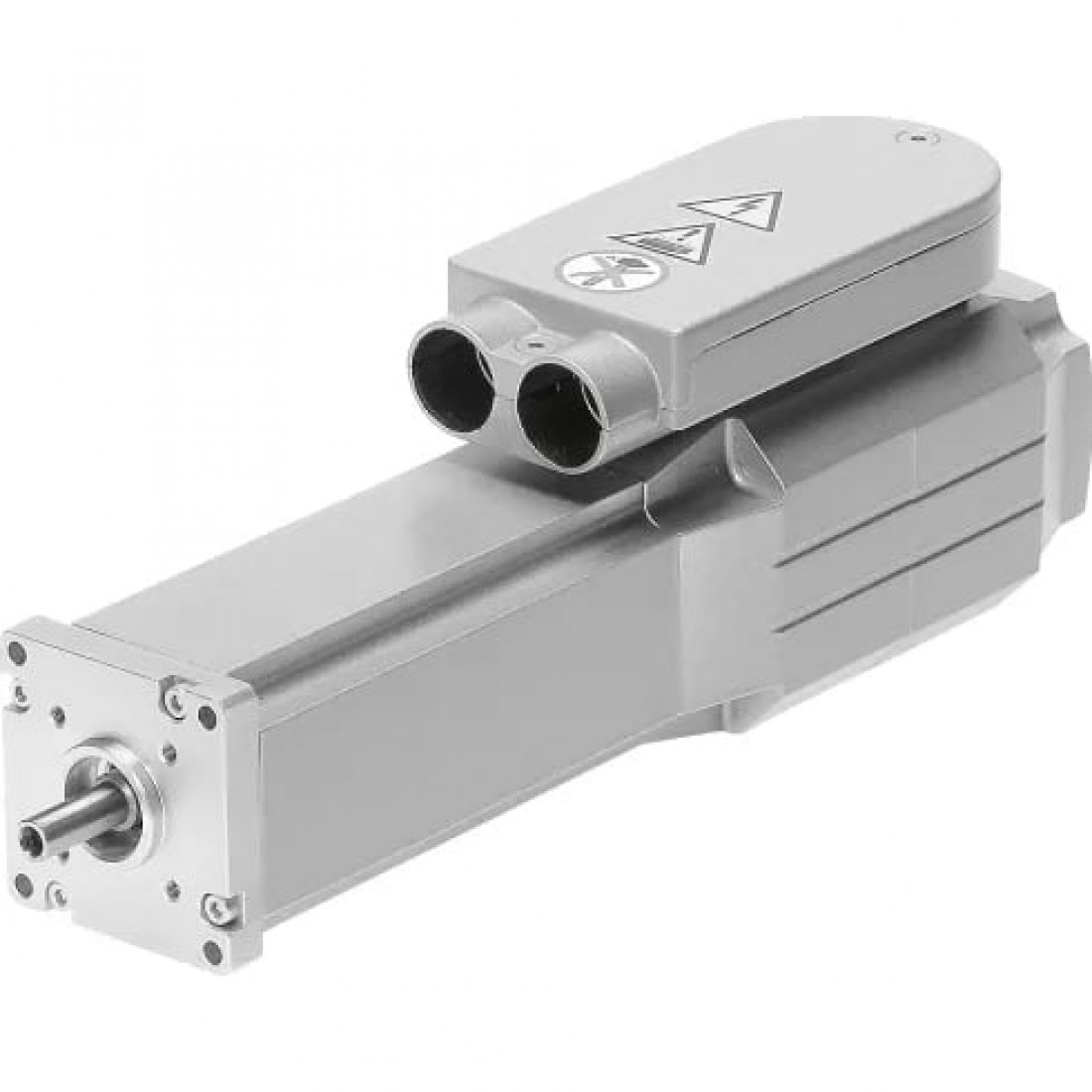

Серводвигатель Festo EMMS-AS-40-MK-LS-TMB

Массо-габаритные и монтажные характеристики

Вес

1.050 г

Основные характеристики

Артикул

560878

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

MTTF, субэлемент

76 лет, поворотный энкодер; 4469 лет, удерживающий тормоз

MTTFd, субэлемент

152 года, поворотный энкодер

Датчик положения ротора

Абсолютный многооборотный энкодер

Допустимая осевая нагрузка на вал

12 Н

Допустимая радиальная нагрузка на вал

82 Н

Индуктивность обмотки фаза-фаза

10,4 мГн

Интерфейс поворотного энкодера

EnDat 21

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

22,1 мВ/мин

Конструкция вала - сегментная шпонка

DIN 6885, A 2 x 2 x 10

Максимальная скорость

11.180 1/мин

Момент инерции тормоза

0,01 кг/см²

Момент удержания

0,26 Нм

Мониторинг температуры

PTC-резистор

Номинальная мощность мотора

222 Вт

Номинальный момент

0,2 Нм

Номинальный ток мотора

0,6 А

Общий момент инерции массы при подъеме

0,064 кг/см²

Пиковый момент

1 Нм

Пиковый ток

3,3 А

Постоянная мотора

0,344 Нм/А

Потребляемая мощность, тормоз

6,2 Вт

Принцип измерения поворотного энкодера

Индуктивный

Рабочее напряжение DC для тормоза

24 В

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

31 Ом

Тип переключателя обмотки

Звезда внутри

Тормозной удерживающий момент

0,4 Нм

Триггер энкодера положения ротора

18 бит

Циклы переключения, удерживающий тормоз

5 миллионов холостых ходов (без работы трения!)

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +40 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Класс защиты

IP54

Номинальное напряжение DC

360 В
