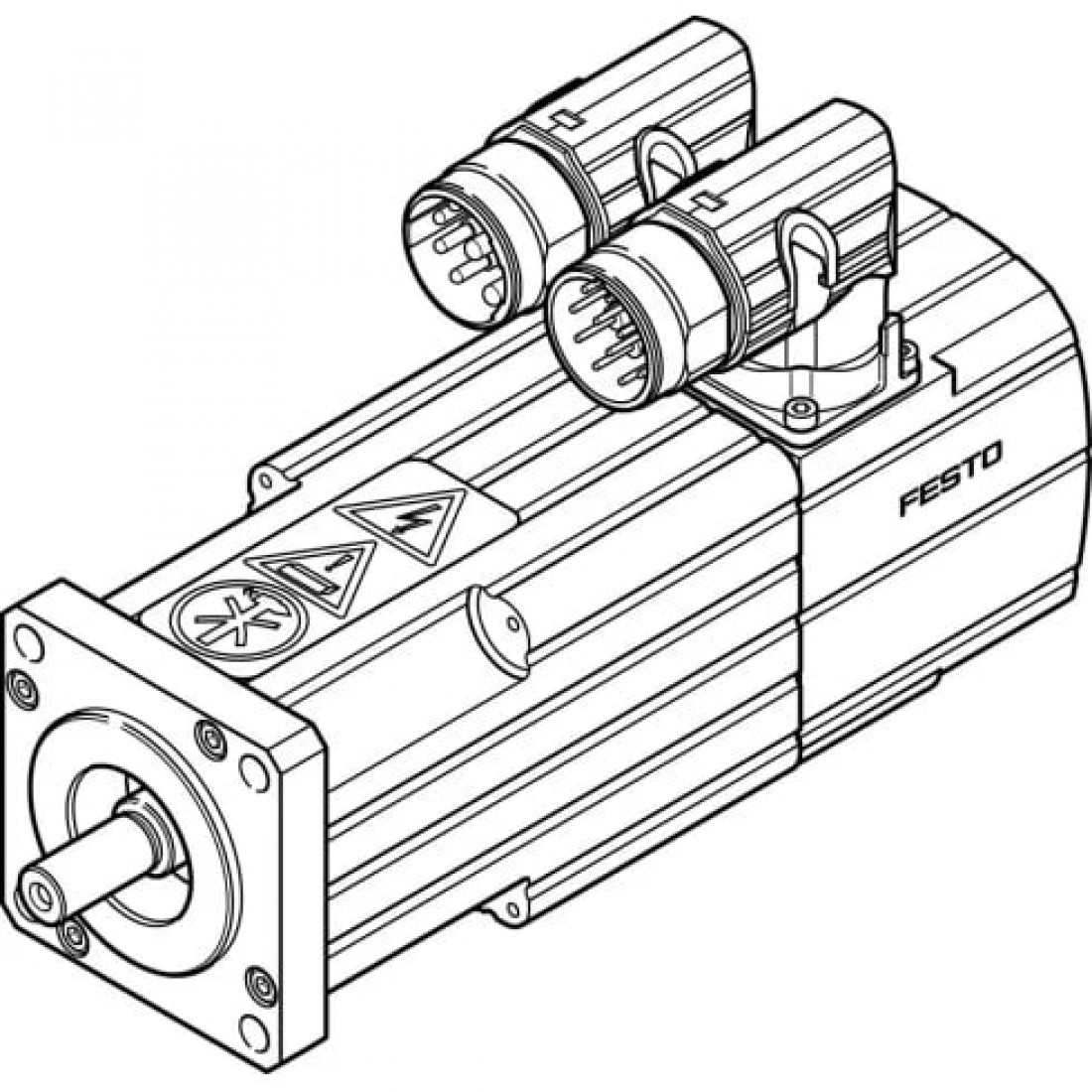

Серводвигатель Festo EMMS-AS-55-MK-HS-RRB-S1

Массо-габаритные и монтажные характеристики

Вес

1.620 г

Основные характеристики

Артикул

1569832

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

MTTF, субэлемент

80 лет, поворотный энкодер; 11416 лет, удерживающий тормоз

MTTFd, субэлемент

160 лет, поворотный энкодер

Датчик положения ротора

Счетное устройство

Допустимая осевая нагрузка на вал

75 Н

Допустимая радиальная нагрузка на вал

150 Н

Индуктивность обмотки фаза-фаза

29,3 мГн

Интерфейс поворотного энкодера

SIN/COS аналоговый сигнал

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

51,54 мВ/мин

Конструкция вала - сегментная шпонка

DIN 6885, A 3 x 3 x 14

Максимальная скорость

7.750 1/мин

Момент инерции тормоза

0,02 кг/см²

Момент удержания

0,99 Нм

Мониторинг температуры

PTC-резистор

Номинальная мощность мотора

470 Вт

Номинальный момент

0,68 Нм

Номинальный ток мотора

0,8 А

Общий момент инерции массы при подъеме

0,24 кг/см²

Пиковый момент

3,8 Нм

Пиковый ток

4,9 А

Постоянная мотора

0,829 Нм/А

Потребляемая мощность, тормоз

10 Вт

Принцип измерения поворотного энкодера

Индуктивный

Рабочее напряжение DC для тормоза

24 В

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

31,3 Ом

Тип переключателя обмотки

Звезда внутри

Тормозной удерживающий момент

0,8 Нм

Циклы переключения, удерживающий тормоз

10 миллионов холостых ходов (без работы трения)

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +40 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Класс защиты

IP65

Номинальное напряжение DC

565 В

Номинальное рабочее напряжение DC

565 В DC
