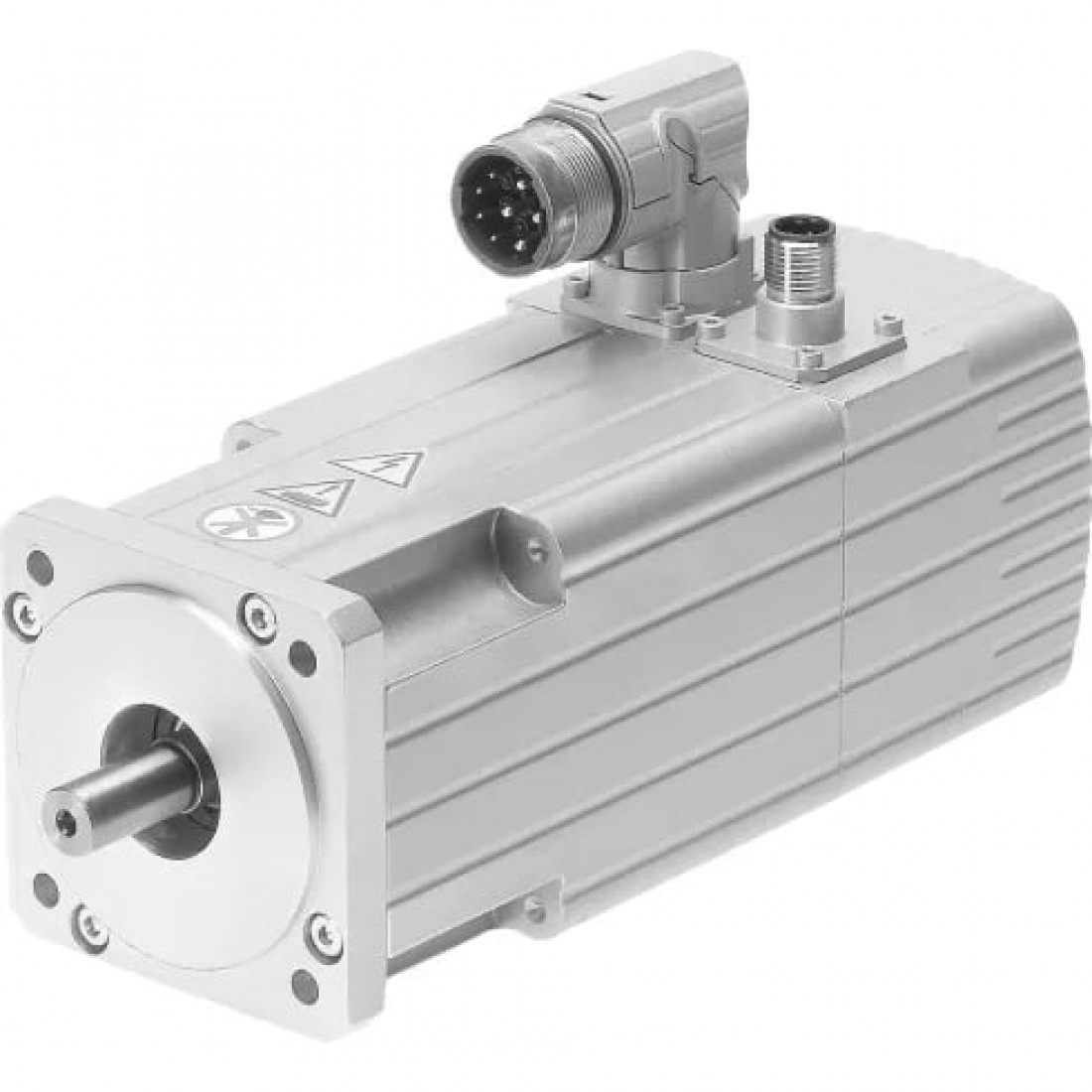

Серводвигатель Festo EMMS-AS-70-M-HS-RM

Массо-габаритные и монтажные характеристики

Вес

2.700 г

Основные характеристики

Артикул

1550977

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

MTTF, субэлемент

76 лет, поворотный энкодер

MTTFd, субэлемент

152 года, поворотный энкодер

Датчик положения ротора

Абсолютный многооборотный энкодер

Допустимая осевая нагрузка на вал

75 Н

Допустимая радиальная нагрузка на вал

200 Н

Индуктивность обмотки фаза-фаза

30,834 мГн

Интерфейс поворотного энкодера

EnDat 21

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

80,49 мВ/мин

Максимальная скорость

4.960 1/мин

Момент удержания

2,53 Нм

Мониторинг температуры

PTC-резистор

Номинальная мощность мотора

1.044 Вт

Номинальный момент

2,26 Нм

Номинальный ток мотора

1,7 А

Общий момент инерции массы при подъеме

0,611 кг/см²

Пиковый момент

8,55 Нм

Пиковый ток

7,4 А

Постоянная мотора

1,333 Нм/А

Принцип измерения поворотного энкодера

Индуктивный

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

16,294 Ом

Тип переключателя обмотки

Звезда внутри

Триггер энкодера положения ротора

18 бит

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +40 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Класс защиты

IP54

Номинальное напряжение DC

565 В

Номинальное рабочее напряжение DC

565 В DC
