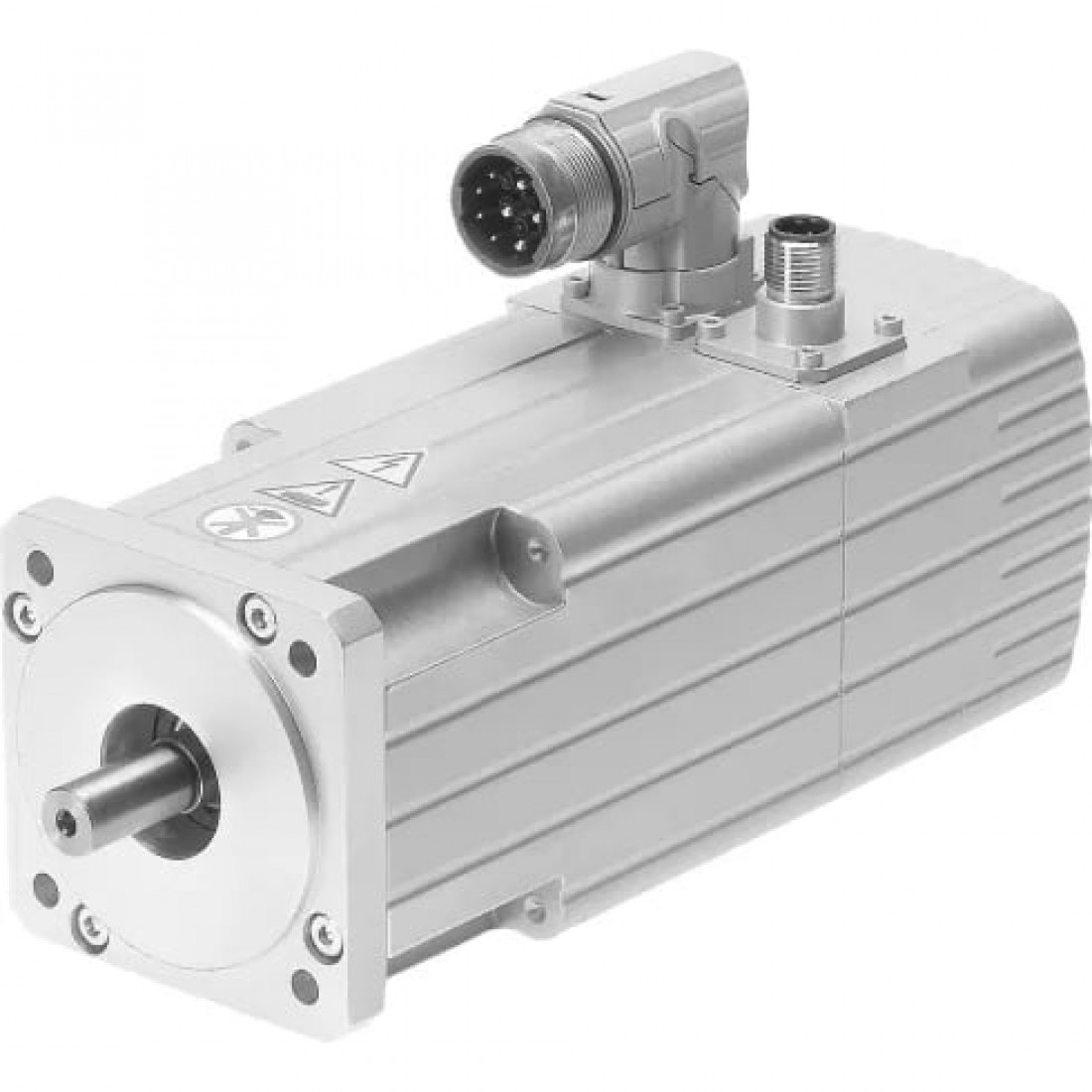

Серводвигатель Festo EMMS-AS-70-MK-LS-RM

Массо-габаритные и монтажные характеристики

Вес

2.700 г

Основные характеристики

Артикул

560888

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

MTTF, субэлемент

76 лет, поворотный энкодер

MTTFd, субэлемент

152 года, поворотный энкодер

Датчик положения ротора

Абсолютный многооборотный энкодер

Допустимая осевая нагрузка на вал

75 Н

Допустимая радиальная нагрузка на вал

200 Н

Индуктивность обмотки фаза-фаза

13,44 мГн

Интерфейс поворотного энкодера

EnDat 21

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

52,2 мВ/мин

Конструкция вала - сегментная шпонка

DIN 6885, A 4 x 4 x 16

Максимальная скорость

4.780 1/мин

Момент удержания

2,56 Нм

Мониторинг температуры

PTC-резистор

Номинальная мощность мотора

1.061 Вт

Номинальный момент

2,29 Нм

Номинальный ток мотора

2,6 А

Общий момент инерции массы при подъеме

0,611 кг/см²

Пиковый момент

7,75 Нм

Пиковый ток

10 А

Постоянная мотора

0,864 Нм/А

Принцип измерения поворотного энкодера

Индуктивный

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

6,71 Ом

Тип переключателя обмотки

Звезда внутри

Триггер энкодера положения ротора

18 бит

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +40 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Класс защиты

IP54

Номинальное напряжение DC

360 В
